  • Series
    PDUT250VG
  • Model
    PDUT250VG-300/G
  • Brand / Made in
    TACpro / VN + FRANCE
  • Bảo vệ nguồn điện 3 pha 4 dây Type 1+2+3 mạng TT-TNS
  • Điện áp định mức Un 230/400V, tối đa Uc 255V, TOV 440V
  • Công nghệ VG hiệu suất cao
  • Kiểu bảo vệ lệch hướng L-N và N-G
  • Dòng cắt xung trực tiếp (10/350µs): Iimp 25kA/dây, 50kA/total
  • Dòng cắt xung lan truyền (8/20µs): In 40kA/dây, Imax 100kA/dây
  • Cấp bảo vệ Up/In 1,5kV, điện áp sót Up-In 1.1kV
  • Mức chịu sóng kết hợp Uoc 6kV
  • Năng lượng riêng mỗi cực 156 kJ/ohm
  • Báo hiệu tình trạng hoạt động bằng chỉ thị màu
  • Lắp trên tường, nối song song hoặc nối tiếp 63A
  • Module chống sét DUT250VG-300/G (Citel /Pháp)
  • Hộp tủ PVC và MCB 3P63 (Schneider)
  • Đáp ứng IEC/EN 61643-11, UL1449, kháng cháy 650oC, IP40

PDUT250VG-300/G

Bảo vệ an toàn điện 3 pha Type 1+2+3 100kA cho thiết bị điện tử

PDUT250VG-300/G là tủ chống sét lan truyền cho hệ thống điện 3 pha 4 dây (3L+N) Type 1+2+3 sử dụng cho mạng điện TT-TNS theo kiểu bảo vệ lệch hướng giữa Pha với Trung tính (L-N) và Trung tính với Đất (N-G), có khả năng triệt tiêu các xung điện áp đột biến dạng 10/350µs hoặc cảm ứng lan truyền 8/20µs, đảm bảo an toàn cho các thiết bị phía sau không bị hư hỏng do sét hoặc quá áp chuyển mạch công nghiệp gây ra

PDUT250VG-300/G sử dụng công nghệ VG tiên tiến của Citel, tích hợp cả 3 type bảo vệ là Type 1+2+3, có khả năng cắt xung mạnh mẽ để bảo vệ ngay tại lối vào của hệ thống điện 3 pha 230/380Vac với khả năng chịu dòng xung trực tiếp đến 25kA/dây (10/350µs) và dòng lan truyền đến 100kA/dây (8/20µs) mà vẫn cho ra điện áp dư còn lại rất thấp, chúng thường được lắp đặt ở những nơi có mật độ xung đánh cao với các dòng xung lớn như các tòa nhà và công trình có lắp kim chống sét

PDUT250VG-300/G hiệu TACpro được lắp ráp bởi ThyAn từ module DUT250VG-300/G sử dụng công nghệ VG nhập khẩu từ Citel Pháp, có chỉ thị báo hiệu về tình trạng hoạt động, nếu hỏng sẽ chuyển sang màu đỏ để nhận biết thay thế.

Với Công nghệ VG này, tủ cắt sét AC PDUT250VG-300/G có những ưu điểm vượt trội hơn các sản phẩm khác như : Có khả năng cắt xung (Imax) rất mạnh mà điện áp dư (Up) lại rất thấp. Không có dòng phóng theo, không có dòng rò nên sẽ không ảnh hưởng chất lượng hệ thống điện, không có khả năng gây cháy như thiết bị khác. Có thể phối hợp thêm với các thiết bị chống sét khác mà không cần quan tâm đến khoảng cách lắp đặt phía sau nó như các sản phẩm công nghệ khác.

PDUT250VG-300/G đã được lắp đầy đủ hoàn chỉnh trong tủ nhựa, đảm bảo yếu tố thẩm mỹ để bổ sung vào các công trình có sẵn, sử dụng phù hợp cho các văn phòng làm việc, phòng máy tính, trung tâm xử lý dữ liệu, trạm viễn thông ... sử dụng hệ thống điện 3 pha với công suất lớn mà không cần quan tâm đến dòng tải.

Model sản phẩm PDUT250VG-300/G
Nhãn hiệu TACpro
Xuất xứ Việt Nam + Pháp
Ứng dụng Chống quá áp đột biến lan truyền nguồn AC
Type của thiết bị theo - IEC 61643 Type 1+2+3
Hệ thống điện 3 pha 4 dây (3L+N) 220/380 Vac
Mạng điện AC nối đất TT-TNS
Điện áp định mức (Un)/ L-N 230 Vac
Điện áp hoạt động tối đa L-N - Uc 255 Vac
Quá áp tạm thời đặc tính 120 mn - UT 440 Vac
Dòng rò nối đất - Ipe không
Dòng phóng theo - If không
Khả năng cắt xung định mức (15 xung 8/20μs) - In 40 kA
Khả năng cắt xung tối đa mỗi cực/toal (8/20μs) - Imax 100 kA/dây
Khả năng cắt xung trực tiếp /cực (10/350µs) - limp 25 kA
Khả năng cắt xung ltotal (10/350µs) 50 kA
Chịu sóng kết hợp theo IEC 61643-11 - Uoc
(Class III test: 1.2/50μs - 8/20μs)
6 kV
Kiểu kết nối L-N và N-G
Điện áp dư @ In (8/20μs) Up-In) 1.1 kV
Cấp bảo vệ L/N @ In (8/20μs) Up L/N 1.5 kV
Cấp bảo vệ N/G @ In (8/20μs) Up N/G 1.5 kV
Năng lượng riêng mỗi cực (10/350µs) (W/R) 156kJ/ohm
Công nghệ Công nghệ VG (MOV+GSG)
Bảo vệ ngắn mạch /mức Có / 4,5 kA
Báo hiệu tình trạng hoạt động Có (chỉ thị màu)

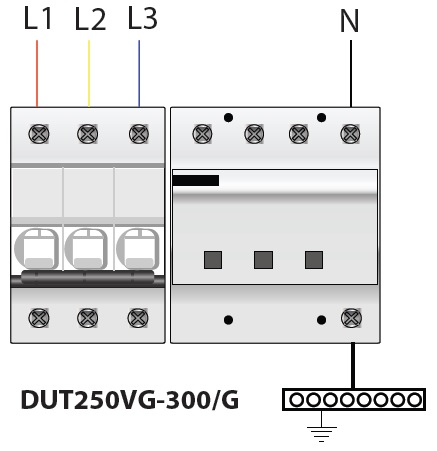

Kết nối đến mạng điện Song song (hoặc nối tiếp với MCB)
Nhiệt độ hoạt động -25 đến +60 °C
Module thiết bị/ Hiệu /xuất xứ DUT250VG-300/G / CITEL /Pháp
Thiết bị an toàn điện / Hiệu /xuất xứ MCB 3P-63A / Schneider / Pháp
Vỏ tủ / chất liệu / Hiệu / xuất xứ MiniPragma / Technoplastic / Schneider / Pháp
Cấp bảo vệ / kháng cháy IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu) 196 x 228 x 101,5 mm
Tiêu chuẩn đáp ứng IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC
