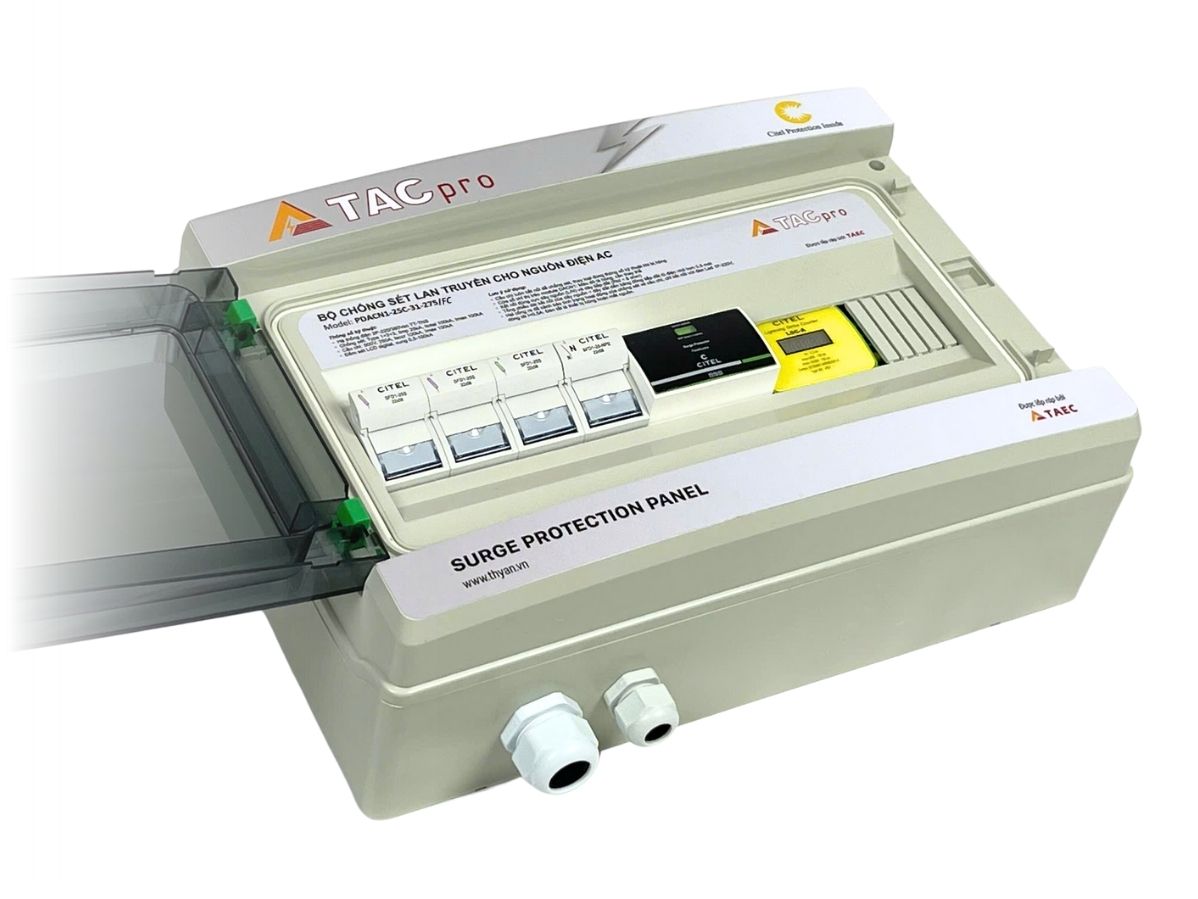

PDACN1-25C là dòng tủ chống sét 3 pha từ thiết bị chống sét DACN1-25CVGS-31-275 của hãng Citel Pháp, được TAEC lắp ráp hoàn chỉnh với vỏ bên ngoài bằng nhựa Technoplastic kháng cháy.
Trong dòng sản phẩm này, PDACN1-25C-31-275/FC là một sản phẩm chống sét rất đặc biệt:
Với khả năng cắt mạnh mẽ không chỉ với dòng cảm ứng lan truyền mà cả dòng xung do sét đánh trực tiếp lẫn sóng kết hợp; với điện áp bảo vệ đầu ra rất thấp; tính năng bảo vệ an toàn điện rất cao kết hợp cả chức năng đếm, PDACN1-25C-31-275/FC rất thích hợp để là một điểm chặn rất hiệu quả trong các hệ thống chống sét lan truyền bảo vệ cho các tòa nhà văn phòng, trụ sở cơ quan hay các phòng máy tính xử lý tự động cần mức bảo vệ an toàn nhất.
Model sản phẩm | PDACN1-25C-31-275/FC |
Hiệu | TACpro |
Xuất xứ | Việt Nam (module nhập khẩu Pháp, lắp ráp bởi TAEC) |
Ứng dụng | chống sét lan truyền nguồn điện AC |
Type của thiết bị theo - IEC 61643 | Type 1+2+3 |
Hệ thống điện | 3 pha 4P (3L+N), 50-60 Hz |
Điện áp định mức L-N (Un) | 230 Vac |
Điện áp hoạt động tối đa L-N (Uc) | 275 Vac |
Quá áp tạm thời đặc tính 120 mn(UT) | 440 Vac |
Dòng rò nối đất (Ipe) | không |
Dòng phóng theo (If) | không |
Khả năng cắt xung định mức /cực (15 xung 8/20µs) (ln) | 25 kA |
Khả năng cắt xung tối đa /cực (xung 8/20µs) (lmax) | 100 kA |
Khả năng cắt xung trực tiếp /cực (10/350µs) (limp) | 25 kA |
Khả năng cắt sét trực tiếp tổng (xung 10/350µs) (ltotal) | 100 kA |
Chịu sóng kết hợp theo IEC 61643-11 (Uoc) (Class III test: 1.2/50μs - 8/20μs) | 6 kV |
Kiểu bảo vệ | L-N, N-PE |
Cấp bảo vệ (L-N và N-PE) @ In (8/20μs) (Up) | 1,5 kV |
Chức năng ghi nhận xung điện đột biến đi qua (đếm sét) | Có, dòng xung từ (0,5kA đến 100kA) |

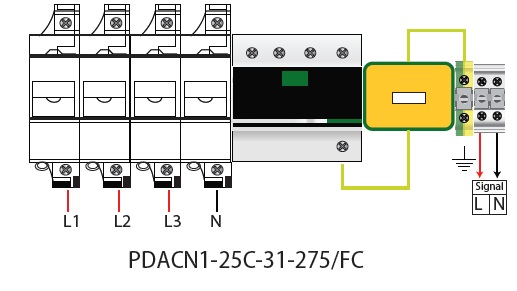

Kết nối đến mạng điện | song song |
Công nghệ | Công nghệ VG (MOV + GSG) |
Bảo vệ ngắn mạch cho SPD và hệ thống điện | bộ cầu chì chống sét chuyên dụng |
Khả năng thay thế SPD hoặc cầu chì | Có |
Báo hiệu tình trạng hoạt động | - Chỉ thị màu đỏ trên SPD: hỏng - Mất tín hiệu ra: mất nguồn hoặc SPD / SFD hỏng |
Nhiệt độ hoạt động | -40 đến +85 °C |
Module SPD / hiệu / xuất xứ | DACN1-25CVGS-31-275 / Citel /Pháp |
Bộ đếm / hiệu / xuất xứ | LSC-A / Citel / Pháp |
Thiết bị an toàn điện / hiệu / xuất xứ | Bộ ngắt mạch SFD1-25S-31 / Citel / Pháp |
Vỏ tủ / chất liệu / Hiệu / xuất xứ | PVC/ Technoplastic |
Vị trí lắp đặt | Trong nhà |
Kích thước ngoài vỏ tủ (rộng x cao x sâu) | 268 x 228 x 101,5 mm |
Tiêu chuẩn đáp ứng | IEC 61643-11 / EN 61643-11 |
