PDACN1-25CVGS-31-275 3 phase surge protection box

Reference price :

Select a product to request a quote

PDACN1-25CVGS-31-275 3 phase surge protection box

Name: PDACN1-25CVGS-31-275 3 phase surge protection box
Brand: TACpro
SKU: PDACN1-25CVGS-31-275
Availability: InStock
Rating: 5 (1 reviews)

Series

PDACN1-25C
Model

PDACN1-25CVGS-31-275
Brand / Made in

TACpro / Viet Nam

Tủ cắt sét trực tiếp 3 pha 4P (3L+N)
Nguồn 230/400V, UT 440V
Nhóm Type 1+2+3 theo tiêu chuẩn IEC 61643
Khả năng cắt xung 10/350us Iimp 25kA/P, 100kA/total
Khẳ năng cắt xung lan truyền (8/20us) In 25kA, Imax 100kA/P
Chiu sóng kết hợp Uoc 6kV
Điện áp bảo vệ Up 1,5kV
Ngắt mạch chống sét Type 1 Imax 100kA
Công nghệ VG hiệu suất cao
Module nhập khẩu Citel Pháp: DACN1-25CVGS-31-275
Đáp ứng IEC 61643-11, UL1449

PDACN1-25CVGS-31-275

Bảo vệ Quá áp đột biến và ngắn mạch cho hệ thống điện 3 pha

TACpro PDACN1-25CVGS-31-275 là tủ chống sét lan truyền 3 pha type 1+2+3 bảo vệ cho các thiết bị điện an toàn trước mối nguy do sét.

PDACN1-25CVGS-31-275 là một trong những tủ cắt sét trực tiếp không chỉ có khả năng cắt dòng xung trực tiếp rất lớn mà còn triệt tiêu được các xung lan truyền lẫn sóng kết hợp nên rất thích hợp để bảo vệ ở đầu nguồn của hệ thống điện 3 pha lẫn đầu cuối cho cả thiết bị điện tử nhạy cảm.

Trừ tính năng tích hợp đếm sét và cầu chì bảo vệ chuyên dụng như PDACN1-25CVGS-31-275/FC thì PDACN1-25CVGS-31-275 cũng có các thông số chính gồm:

Bảo vệ tích hợp Type 1+2+3 của hệ thống điện 3 pha
Công nghệ VG hiệu suất cao
Khả năng cắt xung trực tiếp 10/350us 25kA mỗi dây, 100kA cả bộ
Khả năng cắt xung lan truyền 8/20: 100kA
Chịu sóng kết hợp 6KA
Điện áp xung tối đa còn lại Up 1,5kA

Tủ chống sét PDACN1-25CVGS-31-275 có kích thước gọn, mẫu mã thanh lịch, lắp đặt dễ dàng, tính năng và hiệu quả bảo vệ rất cao nên rất phù hợp để chống sét lan truyền bảo vệ cho văn phòng làm việc, trung tâm máy tính, phòng điều khiển, trạm viễn thông, khách sạn hay nhà ở dân dụng có thang máy và nhiều thiết bị điện tử nhạy cảm khác.

Product specifications

Product specifications

Model sản phẩm	PDACN1-25CVGS-31-275
Hiệu	TACpro
Xuất xứ	Việt Nam (module nhập khẩu Pháp, lắp ráp bởi TAEC)
Ứng dụng	chống sét nguồn AC
Type của thiết bị theo - IEC 61643	Type 1+2+3

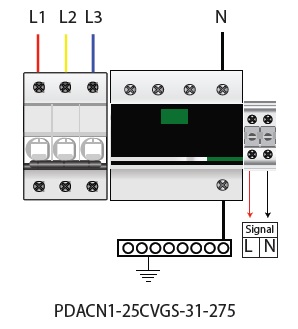

Hệ thống điện	3 pha 4P (3L+N), 50-60 Hz
Điện áp định mức L-N (Un)	230 Vac
Điện áp hoạt động tối đa L-N (Uc)	255 Vac
Quá áp tạm thời đặc tính 120 mn(UT)	440 Vac
Dòng tải tối đa (IL)	100A
Dòng rò nối đất (Ipe)	không
Dòng phóng theo (If)	không
Khả năng cắt xung định mức /cực (15 xung 8/20µs) (ln)	25 kA
Khả năng cắt xung tối đa /cực (xung 8/20µs) (lmax)	100 kA
Khả năng cắt xung trực tiếp /cực (10/350µs) (limp)	25 kA
Khả năng cắt sét trực tiếp tổng (xung 10/350µs) (ltotal)	100 kA
Chịu sóng kết hợp theo IEC 61643-11 (Uoc) (Class III test: 1.2/50μs - 8/20μs)	6 kV
Kiểu bảo vệ	L-N, N-PE
Cấp bảo vệ @ In (8/20μs) và 6 kV(1.2/50μs) (Up)	1,5 kV
Kết nối đến mạng điện	song song
Công nghệ	Công nghệ VG (MOV + GSG)
Bảo vệ ngắn mạch cho SPD và hệ thống điện	MCB
Đếm sét	-
Báo hiệu tình trạng hoạt động	chỉ thị màu trên module (Xanh/ ok - Đỏ/ thay thế)
Nhiệt độ hoạt động	-40 đến +85 °C
Module SPD / hiệu / xuất xứ	DACN1-25CVGS-31-275 (Citel /Pháp)
Vỏ tủ / chất liệu / Hiệu / xuất xứ	MiniPragma / Technoplastic / Schneider / Pháp
Vị trí lắp đặt	Trong nhà
Kích thước ngoài vỏ tủ (rộng x cao x sâu)	268 x 228 x 101,5 mm
Tiêu chuẩn đáp ứng	IEC 61643-11 / EN 61643-11
