Reference price :
Contact us
  • Series
    PDACN1-25CVGS
  • Model
    PDACN1-25CVGS-31-275/SC
  • Brand / Made in
    TACpro / VietNam
  • Chống xung quá áp đột biến cho nguồn 3 pha 4P (3L+N)
  • Nguồn 230/400V, UT 440V
  • Nhóm Type 1+2+3 theo tiêu chuẩn IEC 61643
  • Khả năng cắt xung 10/350us Iimp 25kA/P, 100kA/total
  • Khẳ năng cắt xung lan truyền (8/20us) In 25kA, Imax 100kA/P
  • Chiu sóng kết hợp Uoc 6kV
  • Điện áp bảo vệ Up 1,5kV
  • Chịu ngắn mạch 50kA
  • Tích hợp đếm sét số điện tử đếm 9999 lần
  • Đếm dòng xung từ 0,1kA đến 100kA
  • Công nghệ VG hiệu suất cao
  • Bộ ngắt mạch Type 1 chuyên dụng
  • Module nhập khẩu Citel Pháp: DACN1-25CVGS-31-275/SC, SFD1-25S-31
  • Đáp ứng IEC 61643-11, UL1449

PDACN1-25CVGS-31-275/SC

Bảo vệ nguồn 3 pha tích hợp đếm sét

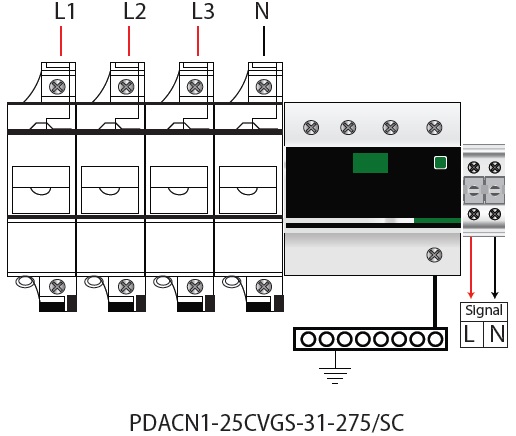

TACpro PDACN1-25CVGS-31-275/SC là tủ cắt sét được kết hợp từ thiết bị cắt sét DACN1-25CVGS-31-275/SC với bộ ngắt mạch bằng cầu chì chuyên dụng SFD1-25S-31 của hãng Citel. Đây là module sử dụng công nghệ VG hiệu suất cao, có cả chức năng đếm số xung sét hiển thị trên màng hình tích hợp, từ đó sẽ nhận biết và đánh giá được tính hiệu quả của chúng mà không cần thiết bị đếm sét gắn bên ngoài.

PDACN1-25CVGS-31-275/SC thuộc nhóm thiết bị type 1, type 2 và cả type 3 theo chuẩn IEC, không có dòng rò và dòng phóng theo, chịu ngắn mạch 50kA; có khả năng triệt tiêu các xung quá áp lan truyền (8/20us) đến 100kA và xung trực tiếp (10/350us) đến 25kA trên mỗi cực P (mỗi cực kết nối với mỗi đường dây pha hoặc trung tính).

Sản phẩm được lắp ráp hoàn chỉnh bởi TAEC từ các thiết bị chống sét AC nhập khẩu chính hãng CITEL Pháp như:

Dòng TACpro PDACN1-25CVGS có các model

PDACN1-25CVGS-31-275/SC có những ưu điểm nổi trội như: thuộc Type 1+2+3, khả năng cắt mạnh mẽ, điện áp dư rất thấp, công nghệ VG hiệu suất rất cao, và đặc biệt đã tích hợp chức năng năng đếm sét nên chúng rất thích hợp để lắp đặt trong các tủ điện phân phối, tủ điều khiển tự động hóa để bảo vệ cho các thiết bị điện và điện tử ở những nơi có mật độ dông bão cao, hoặc nơi thường xuyên bị đánh vào kim thu sét trên công trình.



Model sản phẩm PDACN1-25CVGS-31-275/SC
Hiệu TACpro
Xuất xứ Việt Nam (module nhập khẩu Pháp, lắp ráp bởi TAEC)
Ứng dụng chống sét lan truyền nguồn điện AC
Type của thiết bị theo - IEC 61643 Type 1+2+3
Hệ thống điện 3 pha 4P (3L+N), 50-60 Hz
Điện áp định mức L-N (Un) 230 Vac
Điện áp hoạt động tối đa L-N (Uc) 255 Vac
Quá áp tạm thời đặc tính 120 mn(UT) 440 Vac
Dòng tải tối đa (IL) 100A
Dòng rò nối đất (Ipe) không
Dòng phóng theo (If) không
Khả năng cắt xung định mức /cực (15 xung 8/20µs) (ln) 25 kA
Khả năng cắt xung tối đa /cực (xung 8/20µs) (lmax) 100 kA
Khả năng cắt xung trực tiếp /cực (10/350µs) (limp) 25 kA
Khả năng cắt sét trực tiếp tổng (xung 10/350µs) (ltotal) 100 kA
Chịu sóng kết hợp theo IEC 61643-11 (Uoc) (Class III test: 1.2/50μs - 8/20μs) 6 kV
Kiểu bảo vệ L-N, N-PE
Cấp bảo vệ @ In (8/20μs) và 6 kV(1.2/50μs) (Up) 1,5 kV
Chức năng ghi nhận xung điện đột biến đi qua (đếm sét) Có, dòng xung từ 0,1 - 100 kA
Kết nối đến mạng điện song song
Công nghệ Công nghệ VG (MOV + GSG)
Bảo vệ ngắn mạch cho SPD và hệ thống điện bộ cầu chì chống sét chuyên dụng
Khả năng thay thế SPD hoặc cầu chì
Báo hiệu tình trạng hoạt động chỉ thị màu trên module (Xanh/ ok - Đỏ/ thay thế)
Nhiệt độ hoạt động -40 đến +85 °C
Module SPD / hiệu / xuất xứ DACN1-25CVGS-31-275/SC (Citel /Pháp)
Thiết bị an toàn điện / hiệu / xuất xứ Bộ ngắt mạch SFD1-25S-31 / Citel / Pháp
Vỏ tủ / chất liệu / Hiệu / xuất xứ MiniPragma / Technoplastic / Schneider / Pháp
Vị trí lắp đặt Trong nhà
Kích thước ngoài vỏ tủ (rộng x cao x sâu) 268 x 228 x 101,5 mm
Tiêu chuẩn đáp ứng IEC 61643-11 / EN 61643-11
