Giá tham khảo :
Liên hệ
  • Series
    SFD1-25
  • Model
    SFD1-25S-31
  • Thương hiệu / Xuất xứ
    CITEL / FRANCE
  • Bảo vệ sự cố ngắn mạch dùng cho SPD AC Type 1
  • Nguồn 3 pha 4P (3L+N) mạng TT-TN
  • Điện áp tối đa Uc 500Vac, dòng ngắn mạch tối đa 100kA
  • Chịu xung lan truyền 8/20µs: In 80kA, Imax 100kA/P
  • Chịu xung trực tiếp 10/350µs: Iimp 25kA/P
  • Dòng tải tối đa 250A/pha
  • Mức bảo vệ Up < 0.5 kV
  • Gồm khung đế đóng mở và 3 cầu chì ống đi kèm
  • Tiếp điểm kết nối báo hiệu tình trạng hoạt động
  • Đáp ứng tiêu chuẩn: EN 61643-11 /IEC 61643-11, EN 60269-1 /EN 60269-2, IEC 60269-1 /IEC 60269-2

SFD1-25S-31

Bộ ngắt mạch 4P cho SPD Type 1 - 25kA

SFD1-25S-31 là bộ cầu chì bảo vệ ngắn mạch 3 pha 4P (3L+N) dùng cho mạng điện nối đất kiểu TT-TN của hãng Citel Pháp, chúng được thiết kế chuyên dụng cho các thiết bị cắt sét type 1 để đảm bảo an toàn cho hệ thống.

SFD1-25S-31 có chức năng tương tự như SFD1-13S-31 nhưng đặc biệt có khả năng chịu dòng xung 10/350 lớn gấp đôi (25kA so với 12,5kA), được sử dụng cho các thiết bị chống sét (SPD) có Iimp đến 25kA trên mỗi cực P.

SFD1-25S-31 được dùng cho các SPD Type 1 của Citel như : DACN1-25CVGS-31-275/SC, DS254VG-300/G, DUT250VG-300/G, DS254E-300/G ...

Vì sao nên sử dụng các bộ cầu chì chuyên dụng cho SPD ?

Theo yêu cầu của tiêu chuẩn IEC61643-11: trước mỗi SPD phải được lắp đặt các bộ chống ngắn mạch để phòng ngừa các sự cố điện, bảo vệ an toàn cho cả hệ thống.

Trong quá trình hoạt động của các SPD, mỗi khi có dòng xung quá áp đi qua (từ tác động bởi sét đánh hoặc sự hoạt động của máy công nghiệp) vượt quá khả năng chịu được (Imax và Iimp) thì chúng có thể hư hỏng dẫn đến đoản mạch trên hệ thống.

Mặt khác, mỗi lần xung điện đi qua cũng làm cho SPD bị lão hóa ở mức độ nhiều hay ít tùy vào chất lượng của chúng. Nếu dòng xung xuất hiện liên tục trong thời gian dài với cường độ cao, SPD có thể quá nóng và lão hóa càng nhanh hơn. Ở thời điểm này, hệ thống bảo vệ nhiệt của cầu chì sẽ kích hoạt để ngắt kết nối SPD trước khi nó đạt đến khả năng chịu nhiệt tối đa.

Cầu chì chống sét phải đáp ứng yêu cầu khi thử nghiệm: cho 15 xung 8/20μs có cường độ định mức In tiêu chuẩn đi qua mà không làm cho chúng ngắt mạch.

Các bộ cầu chì SFD1-25S-31 nói riêng hay dòng sản phẩm SFD1 của Citel nói chung đều là các sản phẩm chuyên dụng, được dành riêng cho các SPD Type 1 vì:

  • Được thiết kế tương thích và đồng bộ với các sản phẩm SPD của Citel,
  • Có khả năng dẫn dòng xung điện đột biến rất lớn trong một phạm vi khá nhỏ
  • Có khả năng chịu được 15 lần xung 8/20μs ở mức In 80kA mà không bị ngắt mạch,
  • Có khả năng chịu được các xung sét trực tiếp 10/350μs Iimp đến 25kA mỗi cực P và xung lan truyền 8/20μs đến 100kA mỗi cực.
  • Có tiếp điểm kết nối báo hiệu tình trạng hoạt động

Dòng sản phẩm SFD1-25S có cấu tạo dạng module gắn dinrail, có thể đóng mở nguồn như các cầu dao điện khác nên rất thuận lợi cho công tác bảo trì và thay thế trong trường hợp các cầu chì hay SPD bị hư hỏng khi sử dụng.

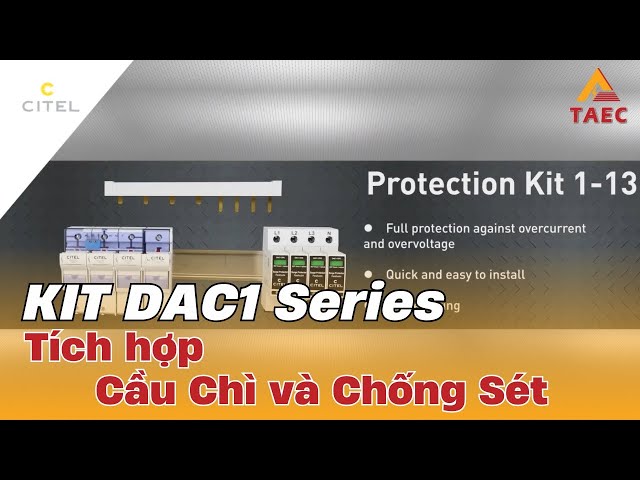

Clip KIT DAC1 SERIES - Tích hợp Cầu Chì và Chống Sét

Lắp đặt bộ cầu chì ngắt mạch kết hợp SPD

Model sản phẩm SFD1-25S-31
Mạng điện 3 pha 4P (3L+N) TT-TN
Điện áp hoạt động tối đa 500Vac
Dòng tải tối đa 250A /pha
Dòng xung định mức (thử nghiệm 15 lần xung 8/20μs) - (In) 80kA /P
Chịu xung lan truyền tối đa (8/20μs ) - (Imax) 100kA /P
Chịu xung trực tiếp (10/350μs) tối đa - (limp) 25kA /P
Dòng ngắn mạch tối đa 100 kA
Điện áp dư - (Up) < 0.5 kV xung 25 kA
Chức năng chuyển mạch Có (Đóng / Mở)
Loại cầu chì dạng ống (22x58 mm)
Đế cầu chì 4 cực In/Out
Kiểu lắp đặt Gắn trên ray 35 mm (EN60715)
Phụ kiện đi kèm cầu chì SFD1-25
Nhiệt độ hoạt động -40/+85°C
Cấp bảo vệ chống thâm nhập IP20
Báo hiệu tình trạng kết nối Có tiếp điểm
Kích thước 142 x 127 x 70 mm
Tuân thủ tiêu chuẩn EN 61643-11 /IEC 61643-11, EN 60269-1/EN 60269-2, IEC
60269-1 / IEC 60269-2
Lắp đặt bộ cầu chì ngắt mạch và thiết bị cắt sét 3 pha Type 1 trong tủ điện
