Giá tham khảo :
Liên hệ
  • Series
    DS250E
  • Model
    DS254E-300/G
  • Thương hiệu / Xuất xứ
    CITEL / FRANCE
  • Triệt xung đột biến 3 pha 4P (3L+N) Type 1+2 mạng điện TT-TNS
  • Công nghệ Varistor kết hợp GSG, cầu chì nhiệt ngắt mạch
  • Điện áp định mức Un 230/400Vac, quá áp Uc 330V, TOV 440V
  • Bảo vệ kiểu chồng hướng L-N và N-G
  • Dòng cắt xung trực tiếp (10/350µs): Iimp 25kA/P, 100kA/total
  • Dòng cắt xung lan truyền (8/20µs): In 70kA, Imax 140kA/P
  • Dòng rò <2mA, tải 100A, không dòng phóng theo, chịu ngắn mạch 50kA
  • Năng lượng riêng W/R 156kJ/ohm
  • Cấp bảo vệ Up 2,5kV(L-N), 1,5kA(N-G)
  • Chỉ báo tình trạng hoạt động 3 mức, tiếp điểm kết nối từ xa
  • Lắp trên din-ray, nối song song mạng điện
  • Cấu hình 3x DS250E-300 + DS100EG
  • Đáp ứng IEC61643-11, EN61643-11, EAC

DS254E-300/G

Bộ triệt xung đột biến lan truyền cho tủ điện chính

DS254E-300/G là phiên bản kết hợp từ 3 module DS250E-300DS100EG dạng Dinrail của Citel, đây là dòng thiết bị chống sét AC dinrail (TBCS) Type 1+2 có chức năng bảo vệ sơ cấp ngay ở lối vào của hệ thống cấp điện hạ áp 3 pha cho mạng TT-TNS theo kiểu bảo vệ giữa dây pha (L) với trung tính (N) và trung tính với đất (G).

Sơ đồ kết nối hệ thống điện của bộ chống sét 3 pha DS254E-300/G

Chúng có các phần tử chống sét công nghệ MOV năng lượng cao kết hợp với GSG, cho khả năng triệt tiêu các dòng xung điện áp đột biến do ảnh hưởng bởi xung trực tiếp gây ra với dạng sóng 10/350µs đồng thời cũng triệt tiêu các dòng xung lan truyền (8/20µs) rất lớn trên mỗi đường dây pha và trung tính.

Mạch bảo vệ của DS254E-300/G

Cũng như bộ 3 pha DS254E-300, DS254E-300/G cũng thường được sử dụng trong tủ điện phân phối tổng nhưng cho mạng điện TT-TNS, gắn trên din-ray cùng với các thiết bị đóng cắt điện khác, có thể kết nối nguồn AC với các thanh cái sau cầu dao tổng.



DS254E-300/G có tính năng báo hiệu tình trạng hoạt động theo 2 cách:

  • Báo hiệu trên mặt của 3 module DS250E: có 3 cửa sổ chỉ thị màu tương ứng với 3 mức độ suy hao của thiết bị, khi cả chỉ thị đều đổi màu thì thiết bị đã hỏng cần phải thay thế
  • Báo hiệu ra bên ngoài: có tiếp điểm kết nối ra bên ngoài với đèn báo, chuông ..., có hai trạng thái luôn đóng hoặc luôn mở để phát tín hiệu.

DS254E-300/G là sản phẩm chống sét cần thiết trong các giải pháp chống quá áp đột biến lan truyền, thích hợp để bảo vệ cho hệ thống điện AC đầu vào hoặc sau trạm biến áp, đặc biệt là cho các nơi có hiện diện của kim thu sét tiên đạo sớm, là một TBCS thích hợp cho các nhà máy công nghiệp.

Quy ước đặt tên gọi cho bộ sản phẩm của nhà sản xuất

Do quy ước về đặt tên của hãng Citel, tên gọi của bộ sản phẩm trên chứng từ có thể khác với nhãn in trên mặt sản phẩm. Điều này do sự kết hợp từ một hoặc nhiều module khác nhau lại, với mỗi module sẽ có nhãn in trên đó khác nhau. Quy ước đặt tên dòng DS250E như sau:

DS25xE-yyy/G

  • x : Số cực (Pole) được bảo vệ
  • E : Công nghệ «Multi-Varistor»
  • yyy : Điện áp hoạt động
  • G: Cấu hình lắp đặt CT2 (L-N và N-G)

Các sản phẩm dòng DS250E-300 thông dụng

Model sản phẩm DS254E-300/G
Type của thiết bị (theo IEC 61643-11) Type 1+2
Cực được bảo vệ (Pole) 4P (3L+N)
Hệ thống điện 230/400 Vac 3 pha
Mạng điện AC nối đất TNS
Điện áp hoạt động tối đa (L-N) - (Uc) 330 Vac
Dòng tải tối đa - (IL) 100 A
Quá áp tạm thời đặc tính 5 giây-chịu được - (UT) 335 Vac
Quá áp tạm thời đặc tính 120 mn - ngắt kết nối - (UT) 440 Vac
Dòng rò nối đất - (Ipe) không
Dòng liên tục ở Uc - (Ic) 2 mA
Dòng phóng theo - (If) không
Khả năng cắt xung lan truyền định mức (15 xung 8/20μs) - (In) 70 kA
Khả năng cắt xung tối đa (8/20μs) mỗi cực P - (Imax) 140 kA
Dòng cắt xung trực tiếp (xung 10/350μs) - (limp) 25 kA
Dòng thoát xung tổng cho cả bộ (10/350µs) - (ltotal) 100 kA
Dòng ngắn mạch chịu được- (Isccr) 50 kA
Năng lượng riêng mỗi cực (10/350μs) - (W/R) 156 kJ/ohm
Kiểu kết nối L/N và N/G
Kiểu bảo vệ đồng hướng/lệch hướng
Cấp bảo vệ L/N - Tại xung (8/20μs) - (Up L/N) 2.5 kV
Cấp bảo vệ N/PE - Tại xung (8/20μs) - (Up N/PE) 1.5 kV
Bảo vệ ngắn mạch bên trong không
Cầu chì nhiệt ngắt mạch
Phần tử bảo vệ bên trong MOV + GSG
Thành phần module 3 module DS250E-300 + DS100EG
Cấu hình lắp đặt 3 pha (3L + N)
Kết nối đến mạng điện siết ốc : 6-35 mm²
Hình dạng module nguyên khối /1 cực
Kiểu lắp đặt Lắp trên ray 35 mm (EN60715)
Chất liệu vỏ thiết bị Thermoplastic UL94-V0
Nhiệt độ hoạt động -40 / +85 °C
Chế độ an toàn Ngắt kết nối nguồn điện AC
Báo hiệu tình trang hoạt động 3 chỉ thị màu bên ngoài mỗi cực
Báo hiệu kết nối báo động từ xa Tiếp điểm kết nối bên ngoài
Kích thước xem sơ đồ
Ngắt kết nối nhiệt bên trong
Báo lỗi tiếp đất Kiểu "S" hoặc delayed
Cầu chì kết hợp Loại gG - 315 A
Tuân thủ tiêu chuẩn IEC 61643-11 / EN 61643-11 / UL1449 4ed.
Chứng nhận EAC

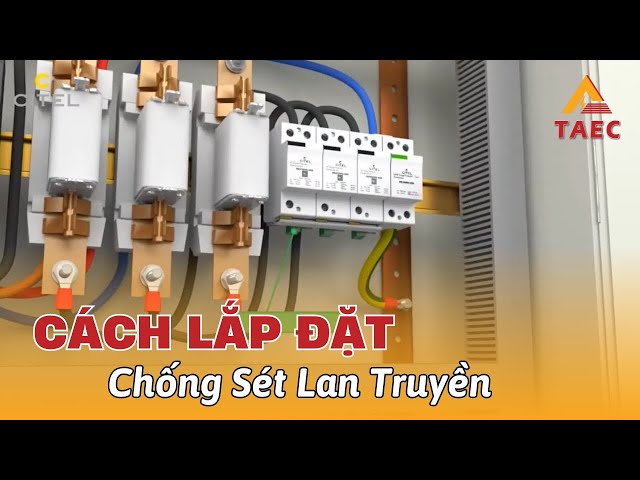

Xem video hướng dẫn lắp đặt thiết bị vào tủ điện
