• Series
    DAC50VG
  • Model
    DAC50VG-31-275
  • Thương hiệu / Xuất xứ
    CITEL / FRANCE
  • Chống sét AC 3 pha 4P (3L+N) Type 2+3 mạng điện TT-TNS
  • Điện áp Un Un 230/400V, Uc 275V, TOV 440V
  • Công nghệ VG hiệu suất cao và cầu chì nhiệt ngắt mạch
  • Dòng cắt sét lan truyền định mức In 20kA, tối đa 50kA/cực
  • Không có dòng rò & dòng phóng theo, chịu ngắn mạch 50kA
  • Hướng bảo vệ L-N và N-G
  • Cấp bảo vệ Up 1,5kV(L-N, N-G), Up(5kA) 0,9kV
  • Chịu sóng kết hợp Uoc 6kV
  • Chỉ báo tình trạng hoạt động của thiết bị
  • Cấu hình: đế + 3 mod MDAC50VG-275 + MDAC50G-275
  • Lắp đặt trên din-ray, nối song song mạng điện
  • Đáp ứng IEC61643-11, EN61643-11, UL1449, EAC, KEMA

Bảo vệ an toàn cho tủ điện 3 pha phòng điện tử tin học

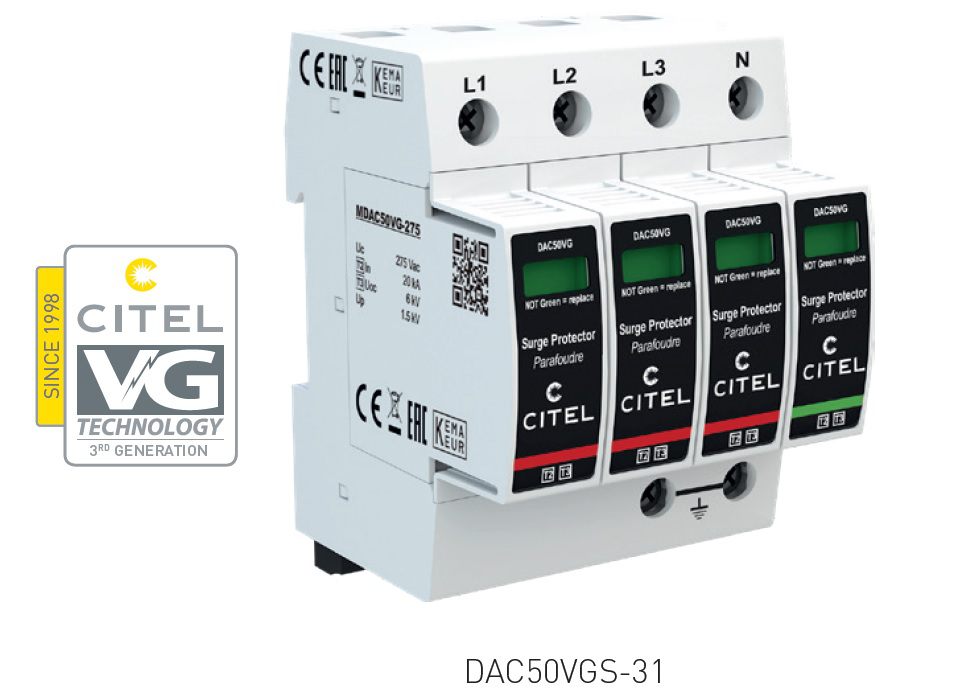

DAC50VG-31-275 là thiết bị chống sét nguồn điện AC 3 pha dạng module gắn dinrail, lắp đặt bên trong tủ điện phân phối của phòng với điện khả năng chịu quá áp 275V mỗi pha. Bộ thiết bị cắt sét ac type 2 này nằm trong series DAC50VG, được thiết kế kết hợp bộ khối đế kết nối dây dẫn, các mod bảo vệ được ghim vào hoặc rút ra rất tiện lợi khi cần thay thế, có thể lắp chung với các thiết bị điện khác trên din-ray tủ điện phân phối của hệ thống 3 pha 4 dây (3L+N) mạng TT-TNS.

Thiết bị chống sét 3 pha DAC50VG-31-275 được trang bị bằng Công nghệ VG độc quyền của Citel - có khả năng thoát dòng xung sét lan truyền cao nhưng rất an toàn, không có dòng rò dòng phóng theo, đảm bảo hiệu quả bảo vệ tối đa, thời gian sử dụng lâu dài.

DAC50VG Sơ đồ chống sét nguồn ac



Thiết bị chống sét lan truyền DAC50VG-31-275 bảo vệ triệt xung điện áp giữa dây Pha (L) với Trung tính (N) và Trung tính với đất (G), điện áp hoạt động định mức 230V/pha, chịu quá áp liên tục Uc 275V, quá áp tạm thời UT 440V chịu được,  không có dòng rò và dòng phóng theo, chịu được sóng kết hợp (1.2/50μs - 8/20μs) Uoc 6kV. Cấp bảo vệ Up 1.5kV (L-N/N-G), Up ở dòng 5kA = 0,7kV.

Chỉ thị báo hiệu tình trạng hoạt động trên bề mặt sản phẩm, nếu chuyển sang màu đỏ thì sản phẩm cần thay thế. Model phiên bản DAC50VGS-31-275 có thêm tiếp điểm kết nối báo hiệu tình trạng hoạt động ra bên ngoài (nối với đèn hoặc còi báo động)

Với các thông số kỹ thuật như trên, DAC50VG-31-275 là một trong những sản phẩm chống sét thích hợp để đưa vào các giải pháp chống sét lan truyền bảo vệ ở các tủ điện nhánh của phòng làm việc, phòng điều khiển hay các trung tâm dữ liệu có các thiết bị điện tử nhạy cảm.

Model DAC50VG-31-275
Type của thiết bị (theo IEC 61643-11) Type 2+3
Cực được bảo vệ (Pole) 4P (3L+N)
Hệ thống điện 230/400 Vac 3 pha
Mạng điện AC nối đất TN-TNS
Điện áp định mức - (Un) 230 Vac
Điện áp hoạt động tối đa AC (L-N) - (Uc) 275 Vac
Quá áp tạm thời đặc tính 5 giây-chịu được - (UT) 335 Vac
Quá áp tạm thời đặc tính 120 mn-ngắt kết nối - (UT) 440 Vac
Quá áp tạm thời N/PE (TOV HT) UT- chịu được - (UT) 1200V /300A /200ms
Dòng rò nối đất - (Ipe) không
Dòng phóng theo - (If) không
Khả năng cắt dòng sét định mức - Thử nghiệm 15 lần xung 8/20μs - (In) 20 kA
Khả năng cắt dòng sét tối đa-Chịu được tối đa xung 8/20μs - (Imax) 50 kA
Dòng thoát sét tổng - (Imax Total) 50 kA
Chịu được sóng kết hợp IEC 61643-11 (Thử nghiệm Class III: 1.2/50μs - 8/20μs) - (Uoc) 6 kV
Kiểu kết nối L/G và N/G
Kiểu bảo vệ đồng hướng
Cấp bảo vệ L/N xung (8/20μs) - (Up L/N) 1.5 kV
Cấp bảo vệ N/G xung (8/20μs) - (Up N/PE) 1.5 kV
Điện áp sót 10 kA xung (8/20μs) - (Up-10kA) 0.9 kV
Điện áp sót 5 kA xung (8/20μs) - (Up-5kA) 0.9 kV
Dòng ngắn mạch - (Isccr) 50 kA
Phần tử bảo vệ bên trong VG
Cấu hình đế + 3 mod MDAC50VG-275 + MDAC50G-275
Cấu hình lắp đặt 3 pha (3L+N)
Kết nối đến mạng điện siết ốc : 2.5-25 mm²
Hình dạng module kiểu ghim - rút
Kiểu lắp đặt Lắp trên ray 35 mm (EN60715)
Chất liệu vỏ thiết bị Thermoplastic UL94-V0
Nhiệt độ hoạt động -40 / +85 °C
Chế độ an toàn Ngắt kết nối nguồn điện AC
Báo hiệu tình trang hoạt động 1 chỉ thị màu bên ngoài module/ cực/đỏ-xanh
Phiên bản có kết nối báo động từ xa DAC50VGS-31-320
Dây đấu nối tín hiệu hoạt động từ xa Tối đa 1.5 mm²
Điện áp/ Dòng tối đa cho tín hiệu hoạt động từ xa 250V / 0.5A (AC) / 30V / 3A (DC)
Kích thước xem sơ đồ
Ngắt kết nối nhiệt bên trong
Báo lỗi tiếp đất Kiểu "S" hoặc delayed
Cầu chì kết hợp Loại gG - 50 A nhỏi nhất. - 160 A lớn nhất
Tuân thủ tiêu chuẩn IEC 61643-11 / EN 61643-11 / UL1449 4ed.
Chứng nhận EAC, KEMA

Thiết bị chống sét  nguồn AC DAC50VG-31-320 ( 3 pha 4P, Type 2+3, 50kA) được thiết kế lắp trên Din-ray trong tủ điện, đấu nối song song với hệ thống thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.



Xem video hướng dẫn lắp đặt thiết bị chống sét vào tủ điện
