• Series
    PDS251-42VG
  • Model
    PDS251-42VG-63A
  • Brand / Made in
    TACpro / VN + FRANCE
  • Type 1+2+3, Un 230V, Uc 255V, TOV 440V. Dòng tải 63A
  • Công nghệ VG. Lọc nhiễu: L-C
  • Cắt sơ cấp (L-G) 25kA (10/350µs), 140kA (8/20µs). Cắt thứ cấp (L-G) 40kA (8/20µs)
  • Cắt sét N-G: 40kA (8/20µs)
  • Hướng bảo vệ L-G, N-G. Cấp bảo vệ Up 1,25kV, sóng kết hợp Uoc 6kV
  • Chỉ báo tình trạng hoạt động. Đấu nối tiếp với mạng điện

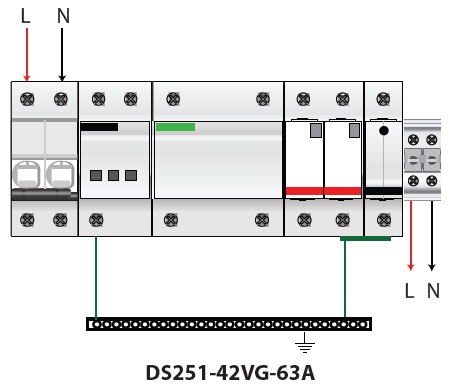

  • Cấu hình: DS250E, DS42VG, DSH63, DUC (Citel /Pháp)
  • Tủ PVC & MCB 2P63 (Schneider)

PDS251-42VG-63A

Cắt lọc Type 1+2+3 cho phòng máy tính



PDS251-42VG là dòng tủ cắt lọc sét lan truyền đa cấp cho nguồn điện 1 pha 2 dây (L+N) theo công nghệ VG hiệu suất cao của Citel, thuộc Type 1+2+3 theo tiêu chuẩn IEC 61643.

PDS251-42VG-63A là tủ chống sét lan truyền đa cấp kết hợp lọc nhiễu cho nguồn điện 1 pha 2 dây (L+N) dòng tải tối đa 63A, sử dụng công nghệ VG cho hiệu suất cao, bảo vệ thích hợp cho các tủ điện trung tâm dữ liệu máy chủ, văn phòng làm việc, thiết bị điều khiển điện tử.

PDS251-42VG-63A bảo vệ 2 tầng sơ cấp và thứ cấp thuộc Type 1+2+3 theo tiêu chuẩn IEC 61643, kết hợp với mạch lọc L-C để triệt tiêu các xung nhiễu loạn điện tử xuất hiện trên dòng điện và thoát xuống hệ thống tiếp đất một cách an toàn. Tầng bảo vệ sơ cấp triệt tiêu các xung điện áp đột biến lớn đến 140kA xung lan truyền (8/20µs) và 25kA xung trực tiếp 10/350µs. Tầng bảo vệ thứ cấp Type 2+3 tiếp tục triệt tiêu các xung điện áp xuống mức thấp và an toàn hơn cho thiết bị điện sau đó.



PDS251-42VG-63A được lắp ráp bởi TACpro từ các module nhập khẩu của CITEL / Pháp.
  • DS250E : Module chống quá áp đột biến Type 1+2, dòng cắt lan truyền 140kA (8/20us), trực tiếp 25kA (10/350us)
  • DS42VG : Thiết bị chống sét 1 pha DS42VG-230 (2P, type 2+3, 40kA)
  • DSH63 : Cuộc cảm phối hợp 63A
  • DUC : Tụ lọc nhiễu

Model PDS251-42VG-63A
Nhãn hiệu TACpro
Xuất xứ Việt Nam + Pháp
Ứng dụng Cắt lọc xung quá áp đột biến lan truyền nguồn AC
Type của thiết bị theo - IEC 61643 Type 1+2+3
Hệ thống điện 1 pha 220Vac (L+N)
Mạng điện AC nối đất TN
Điện áp định mức L-N (Un) 230 Vac
Điện áp hoạt động tối đa L-N (Uc) 255 Vac
Quá áp tạm thời đặc tính 120mn(UT) 440 Vac
Dòng tải tiêu thụ tối đa IL 63 A
Dòng rò nối đất (Ipe) < 2 mA
Dòng liên tục ở Uc (Ic) không
Dòng phóng theo (If) không
Khả năng cắt xung định mức (15 xung 8/20µs)(ln) Sơ cấp: 70 kA / Thứ cấp: 20 kA
Khả năng cắt xung tối đa/cực (8/20µs) (lmax) Sơ cấp: 140 kA / Thứ cấp: 40 kA
Khả năng cắt xung trực tiếp /cực (10/350µs) (limp) 25 kA
Chịu sóng kết hợp theo IEC 61643-11 (Uoc)
Class III test: 1.2/50µs - 8/20µs
6 kV
Kiểu kết nối L-PE và N-PE
Điện áp dư @ In (8/20μs) (Up-In) 0,8 kV
Công nghệ Công nghệ VG (MOV + GSG) + mạch lọc L-C
Bảo vệ ngắn mạch /mức Có / 6 kA
Báo hiệu tình trạng hoạt động Có (chỉ thị màu)
Kết nối đến mạng điện Nối tiếp
Nhiệt độ hoạt động -25 đến +60 °C
Module / Nhãn hiệu / Xuất xứ DS250E + DS42VG + DSH63 + DUC / CITEL - Pháp
Thiết bị an toàn điện / Hiệu / Xuất xứ MCB 2P-63A/ Schneider/ Pháp
Tủ / Chất liệu / Hiệu / Xuất xứ MiniPragma / Technoplastic / Schneider/ Pháp
Cấp bảo vệ / Kháng cháy IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu) 376 x 228 x 101,5 mm
Tiêu chuẩn đáp ứng IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC
