Giá tham khảo :
Liên hệ
  • Series
    PDS251-42VG
  • Model
    PDS251-42VG-63A
  • Thương hiệu / Xuất xứ
    TACpro / TACpro/VN + CITEL/France
  • Cắt lọc sét AC 1 pha dòng tải 63A
  • Type 1+2+3, Un 230V, Uc 255V, TOV 440V
  • Công nghệ VG tiên tiến của Citel
  • Chức năng lọc nhiễu mạch L-C
  • Cắt sét sơ cấp (L-G) 25kA (10/350µs), 140kA (8/20µs)
  • Cắt sét thứ cấp (L-G) 40kA (8/20µs)
  • Cắt sét N-G: 40kA (8/20µs)
  • Hướng bảo vệ L-G, N-G.
  • Cấp bảo vệ Up 1,25kV, sóng kết hợp Uoc 6kV
  • Chỉ báo tình trạng hoạt động. Đấu nối tiếp với mạng điện
  • Cấu hình: chống sét DS250E, DS42VG, DSH63, DUC (Citel/Pháp)
  • Tủ PVC & MCB 2P63 (Schneider)

Cắt lọc sét Type 1+2+3 cho phòng máy tính

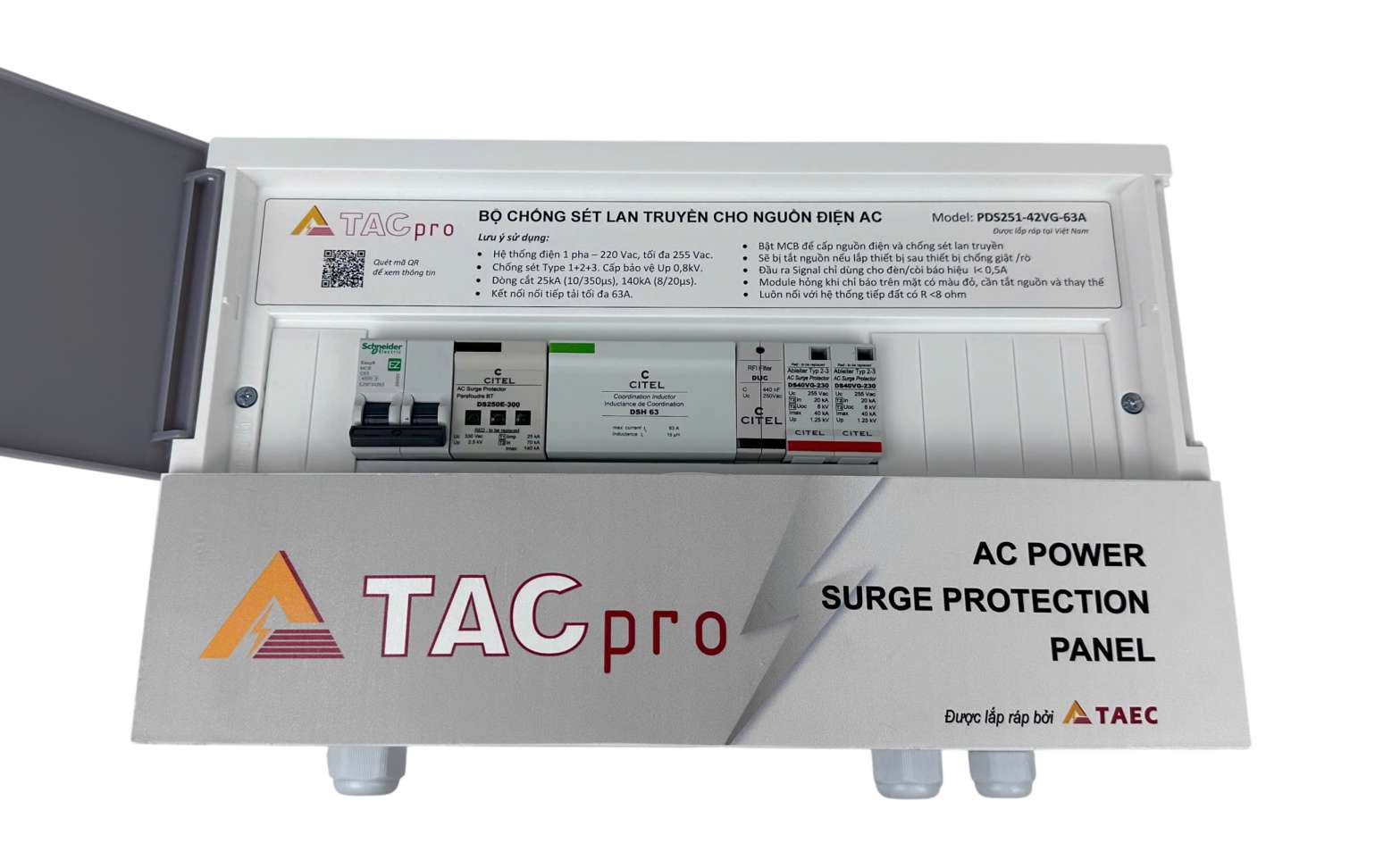

PDS251-42VG là dòng tủ cắt lọc sét lan truyền đa cấp cho nguồn điện 1 pha 2 dây (L+N) theo công nghệ VG hiệu suất cao của Citel, thuộc Type 1+2+3 theo tiêu chuẩn IEC 61643.

PDS251-42VG-63A là các tủ cắt lọc sét lan truyền đa cấp kết hợp lọc nhiễu cho nguồn điện 1 pha 2 dây (L+N) dòng tải tối đa 63A, sử dụng công nghệ VG cho hiệu suất cao, bảo vệ thích hợp cho các tủ điện trung tâm dữ liệu máy chủ, văn phòng làm việc, thiết bị điều khiển điện tử.

Tủ cắt lọc sét 1 pha PDS251-42VG-63A bảo vệ 2 tầng sơ cấp và thứ cấp thuộc Type 1+2+3 theo tiêu chuẩn IEC 61643, kết hợp với mạch lọc L-C để triệt tiêu các xung nhiễu loạn điện tử xuất hiện trên dòng điện và thoát xuống hệ thống tiếp đất một cách an toàn. Tầng bảo vệ sơ cấp triệt tiêu các xung điện áp đột biến lớn đến 140kA (8/20µs) và 25kA xung sét trực tiếp 10/350µs. Tầng bảo vệ thứ cấp Type 2+3 tiếp tục triệt tiêu các xung điện áp xuống mức thấp và an toàn hơn cho thiết bị điện sau đó.



Thiết bị được lắp ráp bởi TACpro từ các module chống sét nhập khẩu của CITEL / Pháp.

Model PDS251-42VG-63A
Nhãn hiệu TACpro
Xuất xứ Việt Nam + Pháp
Ứng dụng Chống sét lan truyền nguồn AC
Type chống sét - IEC 61643 Type 1+2+3
Hệ thống điện 1 pha 220Vac (L+N)
Mạng điện AC nối đất TN
Điện áp định mức L-N (Un) 230 Vac
Điện áp hoạt động tối đa L-N (Uc) 255 Vac
Quá áp tạm thời đặc tính 120mn(UT) 440 Vac
Dòng tải tiêu thụ tối đa IL 63 A
Dòng rò nối đất (Ipe) < 2 mA
Dòng liên tục ở Uc (Ic) 2 mA
Dòng phóng theo (If) không
Khả năng cắt sét định mức (15 xung 8/20µs)(ln) Sơ cấp: 70 kA / Thứ cấp: 20 kA
Khả năng cắt sét tối đa/cực (8/20µs) (lmax) Sơ cấp: 140 kA / Thứ cấp: 40 kA
Khả năng cắt sét trực tiếp /cực (10/350µs) (limp) 25 kA
Chịu sóng kết hợp theo IEC 61643-11 (Uoc)
Class III test: 1.2/50µs - 8/20µs
6 kV
Kiểu kết nối và chống sét L-PE và N-PE
Điện áp dư @ In (8/20μs) (Up-In) 0,8 kV
Công nghệ chống sét Công nghệ VG (MOV + GSG) + mạch lọc L-C
Bảo vệ ngắn mạch /mức Có / 6 kA
Báo hiệu tình trạng hoạt động Có (chỉ thị màu)
Kết nối đến mạng điện Nối tiếp
Nhiệt độ hoạt động -25 đến +60 °C
Module chống sét/ Nhãn hiệu / Xuất xứ DS250E + DS42VG+DSH63 + DUC/CITEL /Pháp
Thiết bị an toàn điện / Hiệu / Xuất xứ MCB 2P-63A/ Schneider/ Pháp
Tủ / Chất liệu / Hiệu / Xuất xứ MiniPragma / Technoplastic / Schneider/ Pháp
Cấp bảo vệ / Kháng cháy IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu) 376 x 228 x 101,5 mm
Tiêu chuẩn chống sét đáp ứng IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC

Tủ cắt lọc sét 1 pha PDS251-42VG-63A (63A, Type 1+2+3, 25kA+140kA) được thiết kế lắp đặt hoàn chỉnh trong tủ nhựa, đấu nối tiếp với hệ thống điện tải tối đa 32A, thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.

Luôn đóng MCB để kết nối nguồn điện khi sử dụng. Nếu chỉ báo đỏ trên module là thiết bị đã hỏng, cần thay thế và tắt MCB
Thiết bị phải được nối đất an toàn dưới 8Ω
