SDS254VG-300/G Type 1+2+3 three-phase AC surge protection panel

Reference price :

Select a product to request a quote

SDS254VG-300/G Type 1+2+3 three-phase AC surge protection panel

Name: SDS254VG-300/G Type 1+2+3 three-phase AC surge protection panel
Brand: TACpro
SKU: SDS254VG-300/G
Availability: InStock
Rating: 5 (1 reviews)

Series

SDS254VG
Model

SDS254VG-300/G
Brand / Made in

TACpro / VN + France

Chống sét đầu nguồn 3 pha 4 dây Type 1+2 mạng TT-TNS
Điện áp định mức Un 230V, tối đa Uc 330V, TOV 440V
Không có dòng và dòng phóng theo, dòng tải 100A
Cấu hình bảo vệ L-N và N-G
Dòng cắt xung trực tiếp (10/350µs): Iimp 25kA/P, 100kA/total
Dòng cắt xung lan truyền (8/20µs): In 70kA/P, Imax 140kA/P
Cấp bảo vệ Up 2,5kV(L-N)/ 1,5kA(N-G), điện áp dư Up-5kA 1kV
Năng lượng riêng mỗi cực 156kJ/ohm, chịu ngắn mạch 50kA
Báo hiệu tình trạng hoạt động: đèn Led ngoài và tín hiệu màu trên module

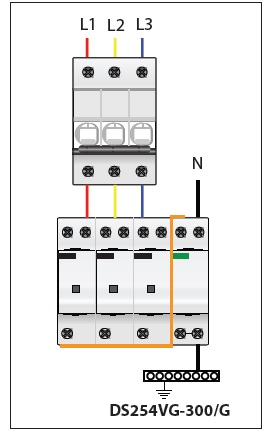

Lắp trên tường, nối song song hoặc nối tiếp 63A
Cấu hình module DS254E-300/G (Citel/Pháp)
Tủ kim loại sơn tĩnh điện và MCB 3P63 (Schneider)
Đáp ứng IEC/EN 61643-11, UL1449

SDS254VG-300/G

Bảo vệ tích hợp cho hệ thống điện 3 pha phòng máy tính

Với các chức năng chống sét lan truyền hoàn toàn tương tự, PDS254VG-300/G sử dụng vỏ tủ bằng chất liệu Technoplastic để lắp đặt trong nhà văn phòng thì SDS254VG-300/G được sử dụng bằng vỏ tủ kim loại sơn tĩnh điện, dùng để lắp đặt ngoài trời hay trong khu vực trạm điện hoặc nhà xưởng sản xuất.

TACpro SDS254VG-300/G là một trong các tủ cắt sét trực tiếp Type 1 với khả năng triệt tiêu các dòng xung trực tiếp (xung 10/350µs) cực kỳ mạnh mẽ, nhưng đồng thời nó cũng triệt tiêu các xung cảm ứng lan truyền cực kỳ tốt, không chỉ phản ứng với dạng sóng 8/20μs mà còn cả sóng kết hợp (1.2/50μs + 8/20μs).

Chức năng này có được nhờ sử dụng các module DS254VG-300/G của CITEL kết hợp ở bên trong.

Tủ chống sét SDS254VG-300/G đã tích hợp cả 3 trong 1 (type 1+Type 2 + Type 3) nên chúng thích hợp để trang bị trong các hệ thống chống sét lan truyền cho các phòng điều khiển, trụ sở văn phòng, phòng máy tính trung tâm, các phòng giao dịch ngân hàng .v.v.

Product specifications

Product specifications
Download file

Model sản phẩm	SDS254E-300/G
Nhãn hiệu	TACpro
Xuất xứ	Việt Nam (module Citel Pháp, lắp ráp bởi TAEC)
Ứng dụng	Chống sét sơ cấp cho nguồn AC
Type thiết bị theo - IEC 61643	Type 1+2
Hệ thống điện	3 pha 220/380Vac (3L+N)
Mạng điện AC nối đất	TT-TNS
Điện áp định mức L-N - (Un)	230 Vac
Điện áp hoạt động tối đa L-N - (Uc)	330 Vac
Dòng tải tối đa - (IL)	100 A
Quá áp tạm thời đặc tính 120 mn - (UT)	440 Vac
Dòng rò nối đất - (Ipe)	không
Dòng liên tục ở Uc - (Ic)	< 2 mA
Dòng phóng theo - (If)	không
Khả năng cắt xung định mức (15 xung 8/20µs) - (ln)	70 kA
Khả năng cắt xung tối đa /cực (8/20µs) - (lmax)	140 kA
Khả năng cắt xung trực tiếp /cực (10/350µs) - (limp)	25 kA
Dòng thoát xung tổng cho cả bộ (10/350µs) - (ltotal)	100 kA
Dòng ngắn mạch chịu được - (Isccr)	50 kA
Kiểu kết nối	L-N và N-G
Cấp bảo vệ L/N - Tại xung (8/20μs) - (Up L/N)	2.5 kV
Cấp bảo vệ N/PE - Tại xung (8/20μs) - (Up N/PE)	1.5 kV
Công nghệ	Công nghệ: MOV + GSG
Bảo vệ ngắn mạch /mức	Có / 4,5 kA
Báo hiệu tình trạng hoạt động	Có (chỉ thị màu) & đèn báo
Kết nối đến mạng điện	Song song (hoặc nối tiếp với MCB)
Nhiệt độ hoạt động	-40 đến +85 °C
Module / Hiệu / Xuất xứ	DS254E-300/G / CITEL - Pháp
Thiết bị an toàn điện / Hiệu / Xuất xứ	MCB 3P-63A / Schneider/ Pháp
Tủ / Xuất xứ	Tủ kim loại sơn tĩnh điện / VN
Tiêu chuẩn đáp ứng	IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC
