Giá tham khảo :
Liên hệ
  • Series
    PRC
  • Model
    PRC822S-N/MF
  • Thương hiệu / Xuất xứ
    CITEL / FRANCE
  • Lọc sét theo công nghệ sóng một phần tư
  • Dải tần tín hiệu 800 - 2200 MHz
  • Đầu nối kiểu N đầu Đực / Cái cho cáp Feeder
  • Đáp ứng công suất truyền tải đến 1500W
  • Dòng tải IL 10A
  • Dòng xả định mức In 25kA, tối đa Imax 50kA (8/20µs)
  • Dòng xả xung 10/350µs Iimp 25kA
  • Cấp bảo vệ Up < 30V
  • Trở kháng 50ohm, VSWR <1.2:1, suy hao < 0,2dB
  • Không làm nhiễu tín hiệu trong quá trình bảo vệ
  • Không cần bảo trì thay thế
  • Cấu tạo thép không rỉ, IP66 (chống thấm nước)
  • Đáp ứng IEC 61643-21 / EN 61643-21 / UL497C / UL497E

PRC822S-N/MF

Lọc sét cho thiết bị viễn thông tần số 800-2200MHz.

PRC series là dòng thiết bị chống sét feeder theo công nghệ lọc tần số của Citel, gọi là công nghệ sóng 1/4 hay 1 phần 4 bước sóng.

Trong các sản phẩm này không chứa các phần tử triệt xung truyền thống (như GDT, MOV), mà thay vào đó, chúng có cấu tạo đặc biệt bao gồm thân truyền dẫn tín hiệu và một nhánh rẽ hay mạch ngắn nối với đất. thiết bị cắt lọc sét cho viễn thông công nghệ một phần tư bước sóng

Kích thước của chúng được điều chỉnh theo một phần tư chiều dài sóng mong muốn, điều này chỉ cho phép các dải tần cụ thể đi qua thiết bị mà thôi.

Do các xung điện áp đột biến từ sét có phổ tần số thấp (từ vài trăm KHz đến vài MHz) nên nó và các tần số khác ngoài dải tần cho phép sẽ được tách lọc ra khỏi tín hiệu truyền dẫn khi đi qua PRC.

Bộ lọc có thể chọn lọc (dải hẹp hoặc dải rộng) theo tính toán của các yếu tố vật lý và ứng dụng khác nhau.

Khả năng chịu dòng xung điện đột biến tùy thuộc vào loại đầu nối. Thông thường, đầu nối 7/16 Din có thể xử lý 100kA 8/20μs trong khi đầu nối loại N có thể xử lý tới 50kA 8/20μs.

PRC822S-N/MF là thiết bị chống sét cho viễn thông sử dụng công nghệ lọc một phần tư bước sóng, bảo vệ cho các antena và máy thu phát sóng vô tuyến có dải tần từ 800 MHz đến 2200 MHz, công suất 1500W khỏi bị hư hỏng do xung điện áp đột biến lan truyền trên đường cáp feeder.

PRC822S-N/MF không chỉ triệt tiêu các xung điện áp đột biến theo dạng sóng 8/20µs Imax 50kA mà còn có khả năng triệt tiêu các xung trực tiếp (10/350µs) Iimp 25kA gây ra trên các trụ tháp viễn thông.

PRC822S-N/MF có kiểu đấu nối N với 2 đầu Đực-Cái

Quy ước của Citel trong tên (model) dòng sản phẩm PRC:

Ví dụ: PRC822S-N/MF :

  • 822S : dải tần số 800-2200 MHz
  • N : Kiểu đấu nối N
  • MF : Dạng giao tiếp vào/ra là đực/cái

Như vậy, khi chọn model ta cần lưu ý các tham số về công suất phát tín hiệu, chuẩn kết nối của hệ thống hiện hữu để chọn sản phẩm chống sét cho Viễn thông phù hợp nhất.

  • PRC822S-N/FF: Đầu nối kiểu N, Cái-Cái, 1500W
  • PRC822S-N/MF: Đầu nối kiểu N, Đực-Cái, 1500W, 800-2200MHz
  • PRC822S-716/FF: Đầu nối kiểu 7/16, Cái-Cái, 1500W
  • PRC822S-716/MF: Đầu nối kiểu 7/16, Đực-Cái, 1500W

Thiết bị bảo vệ cho anten viễn thông phải được lắp đặt bảo vệ ở 2 đầu đường dây để đảm bảo an toàn

Model sản phẩm PRC822S-N/MF
Ứng dụng bảo vệ Cáp feeder truyền tín hiệu vô tuyến RF
Dòng tải tối đa (IL) 10 A
Tần số đáp ứng tối đa (f) 800 - 2200 MHz
Độ suy hao tín hiệu < 0.2 dB
Dòng cắt xung tối đa xung 8/20 μs (Imax) 50 kA
Cấp bảo vệ tại xung 8/20 μs (Up) < 30 V
Dòng cắt trực tiếp thử nghiệm 2 lần xung10/350μs Test - D1 Category (Iimp) 25 kA
Dòng cắt xung định mức thử nghiệm 10 lần xung 8/20μs - C2 Category (In) 25 kA
Trở kháng 50 Ohm
Công suất tối đa (P) 1500 W
Suy hao thích ứng > 20 dB
Hệ số sóng đứng theo điện áp (VSWR) <1.2:1
Công nghệ sóng một phần tư
Kiểu kết nối kiểu kết nối N (đực-cái)
Kiểu đấu nối nối tiếp trên cáp
Chất liệu vỏ đồng thau mạ chống ăn mòn
Nhiệt động hoạt động -40/+85°C
Cấp bảo vệ chống thấm IP65
Ứng dụng ngoài trời
Kích thước 95mm x 62mm x Ø18
Vỏ cách điện PTFE
Tiêu chuẩn IEC 61643-21 / EN 61643-21 / UL497C / UL497E
Tuân thủ RohS

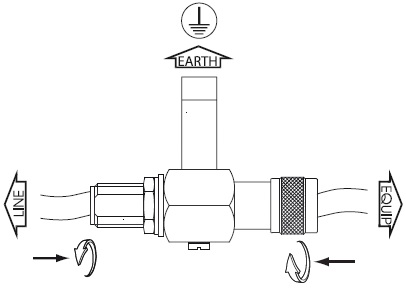

  • PRC822S-N/MF được đấu nối tiếp trên đường dây tín hiệu. Cổng đấu nối trên thiết bị là đầu kết nối N đực-cái.
  • PRC822S-N/MF phải lắp đặt sao cho chiều dài đường dây từ ngõ ra của PRC822S-N/MF đến thiết bị cần bảo vệ là ngắn nhất có thể.
  • Dây nối đất từ PRC822S-N/MF đấu nối đến dây nối đất chính của hệ thống phải càng ngắn càng tốt, tối ưu nhất là ≤ 0,5 m.
