Thiết bị chống sét RF P8AX25-N/FF (Feeder, 190W, 20kA)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

Thiết bị chống sét RF P8AX25-N/FF (Feeder, 190W, 20kA)

Name: Thiết bị chống sét RF P8AX25-N/FF (Feeder, 190W, 20kA)
Brand: CITEL
SKU: P8AX25-N/FF
Availability: InStock
Rating: 5 (1 reviews)

Series

P8AX
Model

P8AX25-N/FF
Thương hiệu / Xuất xứ

CITEL / FRANCE

Bảo vệ cho đường cáp feeder sóng RF
Tần số đáp ứng DC - 3,5GHz, công suất 190W
Công nghệ GDT 2 cực
Dòng cắt xung cảm ứng (8/20µs) In 5kA, Imax 20kA
Cắt xung trực tiếp xung 10/350µs: Iimp 2,5kA
Điện áp bảo vệ Up < 800V, dòng tải IL 10A
Trở kháng 50/75 ohm, VSWR <1,2:1
Suy hao < 0,2 dB
Cấp bảo vệ IP66 - chống nước tốt
Đấu nối tiếp với đường dây, kết nối in/out: kiểu N cái/cái
Đáp ứng IEC 61643-21, EN 61643-21, UL497C, UL497E

Bảo vệ cho máy phát & antena thu phát sóng vô tuyến

P8AX25-N/FF là phiên bản có đầu kết nối kiểu N với 2 đầu cái, công suất 190W trong dòng chống sét feeder P8AX Citel, bảo vệ đường truyền dẫn tín hiệu sóng vô tuyến có tần số đến 3.5 GHz trên cáp đồng trục feeder, sử dụng công nghệ ống phóng khí (GDT).

Thiết bị chống sét RF P8AX25-N/FF có khả năng cắt các xung điện áp đột biến nhanh và mạnh. P8AX không chỉ chống xung cảm ứng 8/20µs mà còn có khả năng triệt tiêu các xung 10/350µs do xung đánh trực tiếp vào trụ hoặc kim thu sét trên cột tháp viễn thông gây ra.

Trong dòng P8AX25 được phân ra nhiều model khác nhau tương ứng với các kiểu đấu nối, công suất truyền tải dữ liệu, phù hợp với các thiết bị truyền dẫn viễn thông.

P8AX09-N/MF : Đầu nối kiểu N, Đực-Cái, 25W
P8AX09-F/MF : Đầu nối kiểu F, Đực-Cái, 25W
P8AX09-B/MF : Đầu nối kiểu B, Đực-Cái, 25W
P8AX09-N/FF : Đầu nối kiểu N, Cái-Cái, 25W
P8AX25-N/FF : Đầu nối kiểu N, Cái-Cái, 190W
P8AX25-N/MF : Đầu nối kiểu N, Đực-Cái, 190W

Quy ước của Citel trong tên (model) dòng sản phẩm P8AX:

Ví dụ: P8AX25-N/FF :

25 : Mức điện áp & công suất 190W
N : Kiểu đấu nối N
FF : Dạng giao tiếp vào/ra là cái/cái

Như vậy, khi chọn model ta cần lưu ý các tham số về công suất phát tín hiệu, chuẩn kết nối của hệ thống hiện hữu để chọn model sản phẩm chống sét cho Viễn thông phù hợp nhất

Thiết bị bảo vệ cho anten viễn thông truyền hình phải được lắp đặt bảo vệ ở 2 đầu đường dây để đảm bảo an toàn

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	P8AX25-N/FF
Ứng dụng bảo vệ	cáp Feeder tín hiệu RF
Phần tử cấu tạo bên trong	GDT (Gas discharge tube)
Tần số đáp ứng tối đa (f)	DC- 3.5 GHz
Công suất tối đa (P)	190 W
Trở kháng (Z)	50/ 70 Ohm
Độ suy hao tín hiệu	< 0.2 dB
Suy hao thích ứng	> 20 dB
Hệ số sóng đứng theo điện áp (VSWR)	<1.2:1
Dòng tải tối đa (IL)	10 A
Dòng cắt xung định mức thử nghiệm 10 lần xung 8/20μs - C2 Category (In)	5 kA
Dòng cắt xung tối đa xung 8/20 μs (Imax)	20 kA
Dòng cắt trực tiếp thử nghiệm 2 lần xung10/350μs Test - D1 Category (Iimp)	2.5 kA
Cấp bảo vệ tại 1kV/μs - C3 Category (Up)	< 800 V
Năng lượng đặc trưng cho phép (50 ohms) vào 4kV 1.2/50μs - 2kA 8/20μs	300 μJ
Tình trạng lỗi	ngắn mạch và đường truyền bị gián đoạn
Kích thước	xem sơ đồ
Kiểu kết nối	kiểu kết nối N (cái-cái)
Kiểu đấu nối	nối tiếp trên cáp
Nhiệt động hoạt động	-40/+85°C
Cấp bảo vệ chống thấm	IP66
Chất liệu vỏ	đồng thau mạ chống ăn mòn
Vỏ cách điện	PTFE
Tuân thủ RohS	có
Tiêu chuẩn	IEC 61643-21 / EN 61643-21 / UL497C / UL497E

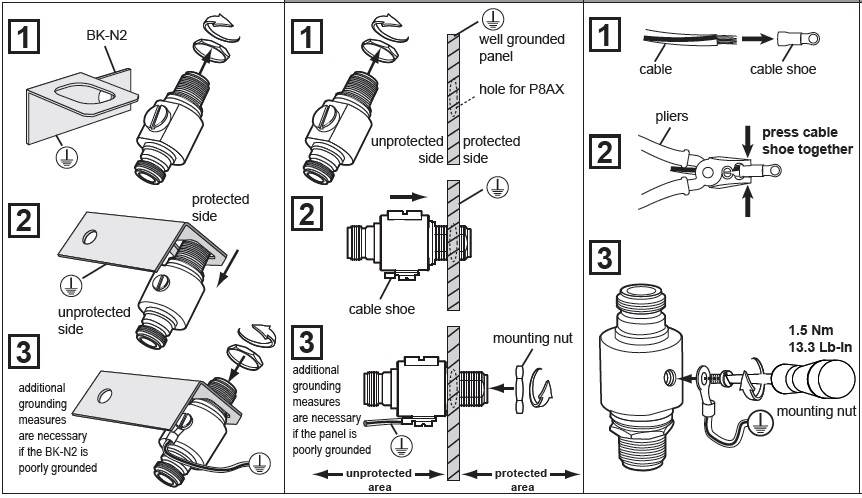

P8AX25-N/FF được đấu nối tiếp trên đường dây tín hiệu. Cổng đấu nối trên thiết bị là đầu kết nối N cái-cái.
P8AX25-N/FF phải lắp đặt sao cho chiều dài đường dây từ ngõ ra của P8AX25-N/FF đến thiết bị cần bảo vệ là ngắn nhất có thể.
Dây nối đất từ P8AX25-N/FF đấu nối đến dây nối đất chính của hệ thống phải càng ngắn càng tốt, tối ưu nhất là ≤ 0,5 m.
