Giá tham khảo :
Liên hệ
  • Series
    TS500
  • Model
    TS500-38
  • Thương hiệu / Xuất xứ
    ALLTEC / USA
  • Chống sét đánh trực tiếp cho cấu trúc cao từ 30m
  • Công nghệ giải tỏa điện tích hay phân tán sét
  • Phân tán theo phương ngang, chống sét đánh tạt ngang
  • Bức xạ điện tích trên 25.000 điểm, dòng bức xạ 20mA
  • Thời gian trì hoãn hình thành tia tiên đạo (NFC 17012) >90µs
  • Năng lượng hoạt động bằng điện trường trong không khí
  • Không bị ăn mòn, chịu nhiệt & ẩm ướt
  • Hoạt động trong mọi điều kiện thời tiết
  • Chất liệu thép không rỉ 100%, khối lượng 3.6 kg
  • Kích thước: Chổi phân tán D127, tổng thể 915 x 254 mm
  • Chứng nhận đáp ứng UL listed của Mỹ

TerraStat TS500 - Bảo vệ cho Tháp Antena & Công trình cao tầng

Kim phân tán điện tích TerraStat TS500 là sản phẩm chống sét đánh trực tiếp rất đặc biệt của hãng ALLTEC - USA, được thiết kế theo hình dạng đặc thù không chỉ bảo vệ cho các công trình thông dụng mà đặc biệt áp dụng cho các công trình cao lớn, các cấu trúc như nhà cao tầng, cột tháp hay các công trình có độ cao từ 40 mét trở lên tính từ vị trí thấp nhất gần đó.

Như chúng ta đã biết, đường sét đánh xuống sẽ hình thành khi có đường dẫn điện từ đám mây xuống các điểm ở mặt đất, có thể từ trên xuống (trường hợp này có thể sử dụng kim TS100 / TS400), hoặc từ bên này sang bên kia theo phương ngang nếu các tia tiên đạo xuống và lên gặp nhau. Ở một điểm nào đó của cấu trúc cao từ 40 mét trở lên thì có thể trở thành điểm tiếp xúc với các tia tiên đạo hay vùng tác động của quả cầu lăn theo phương ngang song song với mặt đất.

Xem vùng bảo vệ và điểm sét có thể đánh vào điểm tiếp xúc với công trình theo tiêu chuẩn UL96A của Mỹ:



Vùng bảo vệ và điểm sét đánh tạt ngang theo tiêu chuẩn UL96



Kim phân tán điện tích TerraStat TS500 chính là sản phẩm được thiết kế để lắp đặt bảo vệ ngay ở vị trí sét đánh theo phương nằm ngang.

Kim phân tán sét TerraStat TS500 có thể gọi là kim chống sét đánh ngang.

Các dòng kim theo công nghệ phân tán điện tích hay giải tán điện tích có nguyên lý hoạt động ngược với kim thu sét phát xạ sớm.

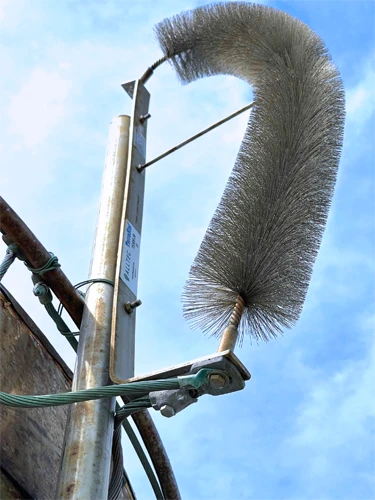

Kim phân tán sét TS500-38 dài 915mm, chổi phân tán đường kính D127mm dạng hình cung, lắp theo phương đứng nhằm phân tán và trung hòa điện tích hiệu quả hơn.

TS500 và dòng sản phẩm tán sét TerraStat được phát triển mới nhất của tập đoàn Alltec, hoạt động dựa trên nguyên lý phân tán điện tích điểm, chúng tạo ra một đám mây điện tích phía trên đầu kim để trung hòa, triệt tiêu các tia tiên đạo để ngăn chặn khả năng tạo ra kênh dẫn sét đi xuống từ đám mây, không hình thành sự kiện sét đánh vào cấu trúc cần bảo vệ.

Kim phân tán điện tích TS500 khi phối hợp với kim phân tán khác như TS510, TS400, TS100 thì sẽ hình thành một hệ thống chống sét đánh trực tiếp cực kỳ hiệu quả cho các công trình kiến trúc cao tầng, cho các tháp antena viễn thông và truyền hình.



Các phiên bản TerraStat TS500 theo kích thước



Model Mô tả Trọng lượng
TS500-38 TerraStat 500, 1 chổi dạng hình cung, thép không rỉ, dài 96,5cm (38”) 8.0 lbs (3.6 kg)
TS500-12 TerraStat 500, 1 chổi dạng hình cung, thép không rỉ, dài 30,5cm (12”) 8.0 lbs (3.6 kg)
Model TS500-38
Nhà sản xuất / Xuất xứ           ALLTEC / USA
Nguyên lý hoạt động Giải tỏa & trung hòa điện tích
Phương tiêu tán điện tích phương ngang
Số lượng chổi phân tán 1 chổi phương đứng
Đường kính chổi phóng điện 127 mm (5 inch)
Đường kính mũi phóng điện 0,254 mm (0,01inch)
Kích thước giá trụ kim 915 x 38 x 6 mm
Vật liệu chế tạo mũi phóng điện thép không rỉ cao cấp, đặc
Số điểm bức xạ Trên 25.000
Dòng bức xạ với điện trường biến thiên (0-1000 kV) 20mA
Trọng lượng tổng 3,6 kg (8 lps)
Thời gian trì hoãn hình thành tia tiên đạo (theo tiêu chuẩn NFC 17012)  >90 µs
Năng lượng hoạt động Điện trường trong không khí
Khả năng chống ăn mòn không bị ăn mòn, chịu nhiệt & ẩm ướt
Môi trường hoạt động trong mọi điều kiện môi trường
Chứng nhận UL listed của Mỹ
