P8AX09-6G-N/FF Chống sét đường Feeder tần số DC-7GHz, đầu N, 25W, 20kA

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

P8AX09-6G-N/FF Chống sét đường Feeder tần số DC-7GHz, đầu N, 25W, 20kA

Name: P8AX09-6G-N/FF Chống sét đường Feeder tần số DC-7GHz, đầu N, 25W, 20kA
Brand: CITEL
SKU: P8AX09-6G-N/FF
Availability: InStock
Rating: 5 (1 reviews)

Series

P8AX-6G
Model

P8AX09-6G-N/FF
Thương hiệu / Xuất xứ

CITEL / FRANCE

Bảo vệ cho Antena và thiết bị viễn thông tần số đến 7 GHz
Công nghệ ống phóng điện GDT 2 cực
Đầu nối kiểu N đầu Cái/ Cái cho cáp Feeder
Đáp ứng công suất truyền tải đến 25W
Dòng tải IL 10A
Dòng xả định mức In 5kA, tối đa Imax 20kA (8/20µs)
Dòng xả xung 10/350µs Iimp 2,5kA
Cáp bảo vệ Up 1100V
Trở kháng 50 ohm, VSWR <1,25:1, suy hao < 0,2dB
Cấu tạo thép không rỉ, có thể thay thế GDT dễ dàng
IP66 (chống thấm nước)
Bảo vệ 1 đường tín hiệu RF 6GHz
Đáp ứng IEC 61643-21 / EN 61643-21 / UL497C / UL497E

P8AX09-6G-N/FF

Bảo vệ cho thiết bị thu phát sóng vô tuyến tần số đến 7GHz

P8AX09-6G-N/FF là thiết bị chống sét cho viễn thông được thiết kế lắp đặt chuyên dụng trên đường cáp đồng trục Feeder, truyền dẫn tín hiệu sóng vô tuyến RF tần số đến 7GHz, bảo vệ cho Antena và các thiết bị thu phát tín hiệu vô tuyến công suất đến 25W khỏi bị hư hỏng do sét đánh hoặc sự phóng điện khí quyển gây ra.

Thiết bị chống sét cáp đồng trục feeder P8AX09-6G-N/FF sử dụng công nghệ ống phóng khí (GDT) có khả năng triệt tiêu các xung điện áp đột biến nhanh và mạnh, không chỉ cắt được các xung cảm ứng lan truyền dạng 8/20µs đến 20kA mà còn có khả năng triệt tiêu cả dạng xung 10/350µs đến 2.5kA.

Trong dòng P8AX-6G: được phân ra nhiều model khác nhau tương ứng với các kiểu đấu nối, công suất truyền tải dữ liệu, phù hợp với các thiết bị truyền dẫn viễn thông.

Quy ước đặt tên (model) cho dòng sản phẩm P8AX-6G

Ví dụ: P8AX09-6G-N/FF :

09 : Mức điện áp & công suất 25W
6G: Tần số 6GHz
N : Kiểu đấu nối N
FF : Dạng giao tiếp vào/ra là cái/cái

Như vậy, khi chọn model ta cần lưu ý các tham số về công suất phát tín hiệu, chuẩn kết nối của hệ thống hiện hữu để chọn các model chống sét phù hợp nhất

P8AX09-6G-T/FF: Đầu nối kiểu TNC, Cái-Cái, 25W
P8AX09-6G-T/MF: Đầu nối kiểu TNC, Đực-Cái, 25W
P8AX09-6G-N/FF: Đầu nối kiểu N, Cái-Cái, 25W
P8AX09-6G-N/MF: Đầu nối kiểu N, Đực-Cái, 25W
P8AX09-6G-SMA/FF: Đầu nối kiểu SMA, Cái-Cái, 25W
P8AX09-6G-SMA/MF: Đầu nối kiểu SMA, Đực-Cái, 25W
P8AX09-6G-4310/MF: Đầu nối kiểu 4310, Đực-Cái, 25W
P8AX09-6G-4310/FF: Đầu nối kiểu 4310, Cái-Cái, 25W

Thiết bị bảo vệ cho anten viễn thông truyền hình phải được lắp đặt bảo vệ ở 2 đầu đường dây để đảm bảo an toàn

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	P8AX09-6G-N/FF
Ứng dụng bảo vệ	cáp Feeder tín hiệu RF 6 GHz
Phần tử cấu tạo bên trong	GDT (Gas discharge tube)
Tần số đáp ứng tối đa (f)	DC - 7 GHz
Công suất tối đa (P)	25 W
Trở kháng (Z)	50 Ohm
Độ suy hao tín hiệu	< 0.2 dB
Suy hao thích ứng	> 20 dB
Hệ số sóng đứng theo điện áp (VSWR)	<1.25:1
Dòng tải tối đa (IL)	10 A
Dòng cắt xung định mức thử nghiệm 10 lần xung 8/20μs - C2 Category (In)	5 kA
Dòng cắt xung tối đa xung 8/20 μs (Imax)	20 kA
Dòng cắt trực tiếp thử nghiệm ;2 lần xung10/350μs Test - D1 Category (Iimp)	2.5 kA
Cấp bảo vệ tại 1kV/μs - C3 Category (Up)	< 1100 V
Năng lượng đặc trưng cho phép (50 ohms) vào 4kV 1.2/50μs - 2kA 8/20μs	2.2 mJ
Tình trạng lỗi	ngắn mạch và đường truyền bị gián đoạn
Kích thước	xem sơ đồ
Kiểu kết nối	kiểu kết nối N (cái - cái)
Kiểu đấu nối	nối tiếp trên cáp
Nhiệt động hoạt động	-40 / +85 °C
Cấp bảo vệ chống thấm	IP66
Chất liệu vỏ	đồng thau mạ chống ăn mòn
Vỏ cách điện	PTFE
Tuân thủ RohS	có
Tiêu chuẩn	IEC 61643 -21 / EN 61643 -21 / UL 497C / UL497E

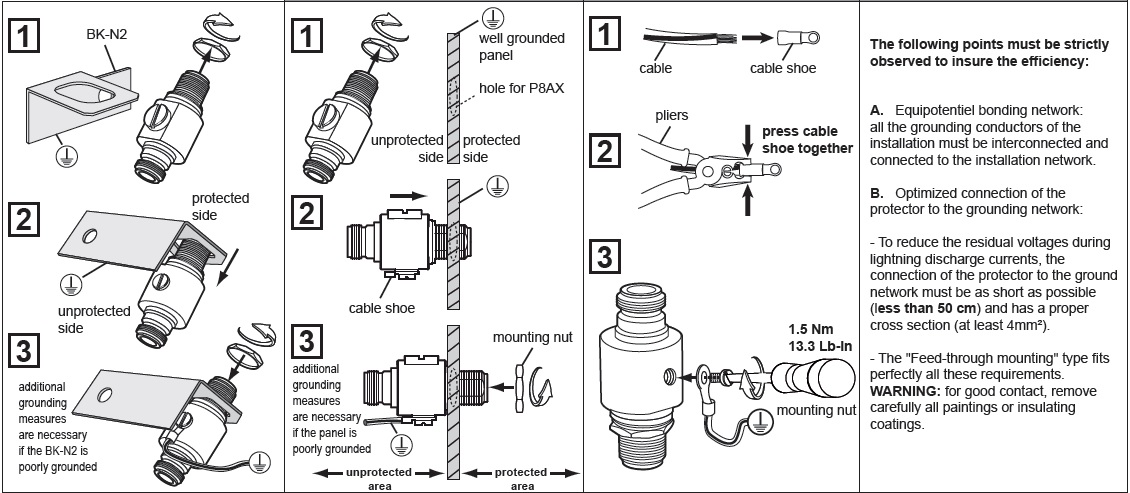

P8AX09-6G-N/FF được đấu nối tiếp trên đường dây tín hiệu. Cổng đấu nối trên thiết bị là đầu kết nối N cái-cái.
P8AX09-6G-N/FF phải lắp đặt sao cho chiều dài đường dây từ ngõ ra của P8AX09-6G-N/FF đến thiết bị cần bảo vệ là ngắn nhất có thể.
Dây nối đất từ P8AX09-6G-N/FF đấu nối đến dây nối đất chính của hệ thống phải càng ngắn càng tốt, tối ưu nhất là ≤ 0,5 m.
