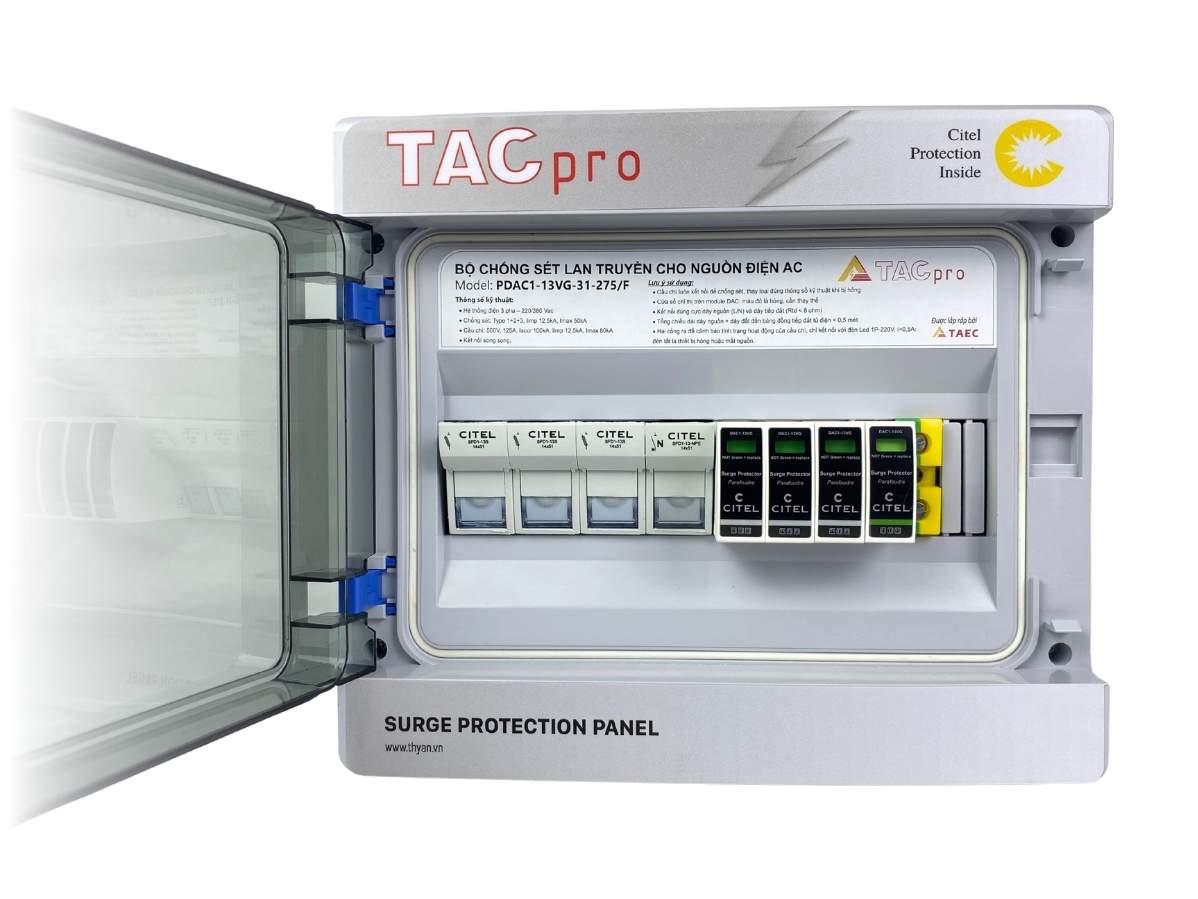

PDAC1-13VG-31-275/F Tủ cắt sét 3 pha Type 1+2+3 (12,5kA, 50kA, Fulse)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

PDAC1-13VG-31-275/F Tủ cắt sét 3 pha Type 1+2+3 (12,5kA, 50kA, Fulse)

Name: PDAC1-13VG-31-275/F Tủ cắt sét 3 pha Type 1+2+3 (12,5kA, 50kA, Fulse)
Brand: TACpro
SKU: PDAC1-13VG-31-275/F
Availability: InStock
Rating: 5 (1 reviews)

Series

PDAC1-13VG
Model

PDAC1-13VG-31-275/F
Thương hiệu / Xuất xứ

TACpro / Viet Nam

Tủ cắt sét tích hợp Type 1+2+3
Mạng điện 3 pha (3L+N) TT-TNS
Điện áp Un 230/400V, Uc 275V, TOV 440V
Dòng cắt xung lan truyền (8/20µs): In 20kA/dây, Imax 50kA/dây
Dòng cắt xung trực tiếp (10/350µs): Iimp 12,5kA/dây, 50kA/total
Kiểu bảo vệ L-N và N-G
Cấp bảo vệ Up 1.5kV (L-N, N-G), Up(5kA) 0,7kV(N-G)
Chỉ báo tình trạng hoạt động của thiết bị
Ngõ ra kết nối đèn báo tín hiệu
Bộ cầu chì chống sét chuyên dụng: tải 125A, Iimp 12,5kA, Imax 80kA
Chịu dòng ngắn mạch 50kA
Lắp treo tường, mắc nối tiếp / song song mạng điện

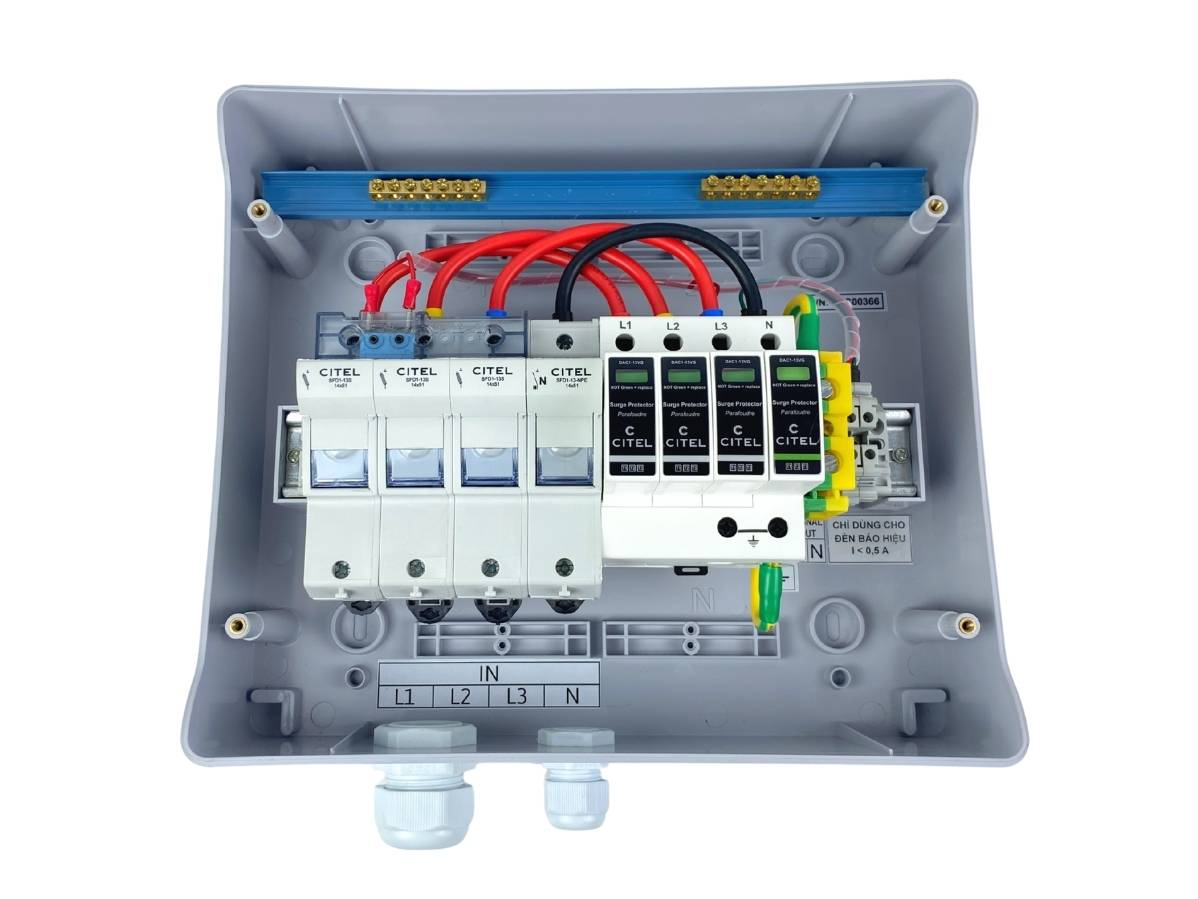

Cấu hình DAC1-13VG-31-275, SFD1-13S-31 (Citel / Pháp)
Vỏ hộp ABS, MCB 3P63, kháng cháy 650^oC, IP40
Đáp ứng IEC/EN 61643-11, UL1449

PDAC1-13VG-31-275/F

Bảo vệ tích hợp Type 1+2+3 cho nguồn điện 3 pha

PDAC1-13VG-31-275 là một trong những tủ cắt sét đầu nguồn có khả năng triệt tiêu dòng xung điện áp do sét đánh trực tiếp lẫn dòng xung lan truyền nhờ công nghệ VG, tích hợp cả Type 1, type 2 và type 3 trong cùng một sản phẩm.

Với thành phần chính là module chống sét DAC1-13VG-275 ở bên trong tủ có khả năng cắt được dòng xung trực tiếp 12,5kA (10/350µs) và xung lan truyền 50kA (8/20µs) cho mỗi dây nguồn, đồng thời chịu được sóng kết hợp để bảo vệ cho các thiết bị điện và điện tử không bị hư hỏng do sét hoặc quá áp công nghiệp gây ra.

Bên cạnh đó, tủ còn được trang bị bộ cầu chì chống sét chuyên dụng SFD1-13S-31 type 1 có dòng tải đến 125A, chịu dòng ngắn mạch đến 100kA và dòng sét trực tiếp 12,5kA tương ứng với module chính.

Sản phẩm được lắp ráp hoàn chỉnh với nhãn hiệu TACpro Việt nam, đã đấu nối hoàn chỉnh rất thuận tiện cho người dùng tự lắp đặt và kết nối vào hệ thống điện đang dùng hoặc mới.

PDAC1-13VG-31-275/F thích hợp để bảo vệ đầu nguồn hệ thống điện dân dụng hoặc ở các phòng máy tính, máy công nghiệp có mạch điều khiển nhạy cảm như PLC, máy tính, hệ camera hoặc trung tâm xử lý dữ liệu tự động.

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	PDAC1-13VG-31-275/F
Nhãn hiệu	TACpro
Xuất xứ	Việt Nam (module nhập khẩu Pháp, lắp ráp bởi TAEC)
Ứng dụng	Chống sét lan truyền nguồn AC
Type - IEC 61643	Type 1+2+3
Hệ thống điện	3 pha 4 dây (3L+N) 220/380 Vac
Mạng điện AC nối đất	TT-TNS
Điện áp định mức L-N - Un	230 Vac
Điện áp hoạt động tối đa L-N - Uc	275 Vac
Quá áp tạm thời đặc tính 120 mn - UT	440 Vac
Dòng rò nối đất - Ipe	không
Dòng phóng theo - If	không
Khả năng cắt định mức (15 xung 8/20μs) - In	20 kA
Khả năng cắt tối đa mỗi cực (8/20μs) - Imax	50 kA
Khả năng cắt tối đa /Total (Imax total)	100 kA
Dòng cắt xung trực tiếp (10/350 μs) - limp	12,5 kA
Dòng thoát xung trực tiếp tổng (10/350 µs) - ltotal	50 kA
Chịu được sóng kết hợp IEC 61643-11 (thử nghiệm Class III: 1.2/50μs - 8/20μs) - Uoc	6 kV
Năng lượng riêng mỗi cực (chịu được tối đa xung 10/350 μs) - W/R	40 kJ/ohm
Cấu hình bảo vệ	L-N và N-PE
Cấp bảo vệ L/N @ In (8/20μs) (Up L/N)	1,5 kV
Cấp bảo vệ N/PE @ In (8/20μs) (Up N/PE)	1,5 kV
Điện áp dư L/N @ 5kA (8/20μs) (Up-5kA)	0,7 kV
Cấp bảo vệ N/PE @ 5kA (8/20μs) (Up-5kA)	0,7 kV
Công nghệ	Công nghệ VG (MOV+GSG)
Bảo vệ ngắn mạch /mức	Cầu chì chống sét chuyên dụng
Báo hiệu tình trạng hoạt động	có (chỉ thị màu)
Kết nối đến mạng điện	Song song hoặc nối tiếp
Nhiệt độ hoạt động	25 đến +60 °C
Module / Hiệu / Xuất xứ	DAC1-13VG-31-275 /CITEL /Pháp
Thiết bị an toàn điện / Hiệu / Xuất xứ	SFD1-13S-31 / CITEL / Pháp
Tủ / Chất liệu / Hiệu / Xuất xứ	MiniPragma / Technoplastic / Schneider / Pháp
Cấp bảo vệ / Kháng cháy	IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu)	298 x 260 x 140 mm
Tiêu chuẩn đáp ứng	IEC 61643-11 / EN 61643-11 / UL1449 4ed

Hướng dẫn lắp đặt và sử dụng

Tủ chống sét lan truyền Type 1+2+3 DAC1-13VG-31-275/F dùng để bảo vệ hệ thống điện 230/400V khỏi xung sét trực tiếp và lan truyền.

Ứng dụng: tủ điện tổng, tủ phân phối, nhà máy, trung tâm dữ liệu, trạm BTS, văn phòng, khu dân cư, hệ thống tự động hoá.

Điều kiện

Môi trường

Lắp trong nhà ( IP40); Nhiệt độ làm việc –40°C đến +85°C; Độ ẩm: 5 – 95%.
Không đặt gần nguồn nhiệt, hơi nước, hoá chất ăn mòn.
Lắp trong/ngoài tủ điện thông thoáng
Hệ thống điện TT hoặc TN-S, điện áp 230/400V 3 pha + N, chịu quá áp tối đa 275V/pha. Kết nối tiếp địa PE có R ≤ 10 Ω.

An toàn điện

Ngắt điện hoàn toàn trước khi thao tác
Kiểm tra không còn điện bằng bút thử/đồng hồ đo
Chỉ kỹ thuật viên có chuyên môn được lắp đặt
Không chạm vào phần dẫn điện khi chưa đảm bảo cách ly
Không đấu sai thứ tự pha – trung tính – đất
Không sử dụng sản phẩm nếu thấy chỉ thị màu trên SPD chuyển đỏ

Quy trình lắp đặt

Bước 1 – Chuẩn bị

Kiểm tra sản phẩm về tình trạng kết nối bên trong lẫn bên ngoài đều đang ở trạng thái bình thường, đúng theo tài liệu đi kèm, không có dấu hiệu hư hỏng.
Xác định vị trí lắp trong hoặc ngoài tủ điện, ưu tiên gần điểm cấp nguồn và nối đất gần nhất có thể.
Chuẩn bị dây dẫn điện kết nối L/N 2.5–35 mm², PE: ≥ 6 mm² (có phân biệt màu càng tốt).

Bước 2 – Gắn thiết bị

Cố định tủ vào tường, khay giá đỡ hay vào tủ điện bằng kim loại một cách chắc chắn bằng ốc vít.
Cố định chắc chắn, đảm bảo khoảng cách tản nhiệt tối thiểu.

Bước 3 – Đấu nối dây

Kết nối dây nguồn đi vào tương ứng vào bộ cầu chì ngắt mạch đúng vị trí có ký hiệu L1–L2–L3 và N ở bên trong tủ
Kết nối dây tiếp địa từ hệ thống tiếp đất (hoặc từ thanh đất trong tủ điện) vào cầu đấu dây có ký hiệu G hoặc PE
Tổng chiều dài dây nguồn kết nối cộng với dây đất càng ngắn càng tốt, không lớn hơn 50cm.
Kết nối đèn báo hiệu từ xa (nếu dùng) vào cầu đâu dây có ký hiệu “Signal” trong tủ, lưu ý Un 220V và tải tối đa 0,5A.

Hướng dẫn lắp đặt kết nối tủ chống sét PDAC1-13VG-31-275/F

Bước 4 - Kiểm tra trước khi bật nguồn

Kiểm tra các dây đúng thứ tự L1–L2–L3–N–PE.
Kiểm tra đủ 3 cầu chì SFD đúng chủng loại và thông số.
Không có dây lỏng hoặc tiếp xúc kém.
Kiểm tra tiếp địa Đo lại R đất để đảm bảo hiệu quả thoát sét.

Bước 5: Vận hành & kiểm tra hoàn thành

Đóng điện: Bật bộ ngắt mạch để đóng điện.
Quan sát đèn báo tình trạng (nếu có sử dụng) sáng là tốt, không sáng thì phải kiểm tra lại theo bước 4.
Dùng bút thử điện để kiểm tra đầu vào và đầu ra của bộ ngắt mạch, nếu đầu ra không sáng đèn thì kiểm tra lại cầu chì SFD bên trong, nếu hỏng thì phải thay thế.

Bảo trì – bảo dưỡng

Thường xuyên quan sát đèn báo (nếu có) và chỉ thị màu trên SPD để đảm bảo thiết bị đang vận hành (không hỏng, đang kết nối nguồn)
Đo tiếp địa định kỳ 1–2 lần/năm
Sau mỗi đợt giông, kiểm tra lại tình trạng SPD. Nếu đèn hiệu tắt hoặc cửa sổ màu đỏ xuất hiện trên module nghĩa là chúng đã bị hỏng, cần thay thế (thay module MDAC1-13VG-275)
Nếu đầu vào DAC1-13VG mất nguồn dù hệ thống có điện thì có thể bộ cầu chì đã hỏng, cần mở nắp và kiểm tra lại để thay thế kịp thời.
Kiểm tra siết chặt đầu nối và vệ sinh tủ điện định kỳ.
