Các thiết bị cắt lọc sét đầu cuối rất hữu dụng để bảo vệ cho các thiết bị điện tử nhạy cảm sau các tầng cắt sét sơ cấp trước đó, chúng sẽ triệt tiêu dòng xung điện còn lại xuống mức thấp nhất, kết hợp lọc các tần số nhiễu điện từ do cảm ứng trên dòng điện, cho ra nguồn điện "sạch" nhất cho thiết bị phía sau nó.
DS-HF là thiết bị cắt lọc sét đầu cuối đó, cấu tạo dạng module gắn dinrail, đấu nối tiếp với nguồn điện AC một pha, dòng tải định mức 16A, bên trong là sự kết hợp giữa các phần tử bảo vệ sơ cấp, thứ cấp và bộ lọc nhiễu RFI, được thiết kế nhỏ gọn, gắn trên ray tủ điện nên rất thích hợp để sử dụng trong các tủ điều khiển tự động công nghiệp.
Sơ đồ mạch chống sét phối hợp bên trong DS-HF
DS-HF còn được trang bị 2 đèn LED để hiện thị tình trạng hoạt động của phần sơ cấp và phần thứ cấp của thiết bị, khi đèn không còn sáng thì chúng ta sẽ biết được tình trạng hư hỏng, để từ đó đưa ra kế hoạch thay thế sản phẩm.
Module cắt lọc sét đầu cuối 1 pha 16A DS-HF này được lắp đặt và cấp nguồn điện AC trực tiếp cho các máy điện tử nhạy cảm, cần mức độ an toàn cao nhất như máy tính, bộ điều khiển tự động, thiết bị viễn thông vô tuyến .v.v.
Model sản phẩm | DS-HF |
Type của thiết bị (theo IEC 61643-11) | Type 2+3 |
Cực được bảo vệ (Pole) | 2P (L+N) |
Hệ thống điện | 230 Vac |
Mạng điện AC nối đất | TT-TN |
Điện áp định mức (Un) | 230 Vac |
Điện áp hoạt động tối đa AC (L-N) (Uc) | 250 Vac |
Dòng tải tối đa (IL) | 16 A |
Quá áp tạm thời đặc tính 5 giây - chịu được (UT) | 335 Vac |
Quá áp tạm thời đặc tính 120 mn - ngắt kết nối (UT) | 440 Vac |
Dòng liên tục ở Uc (Ic) | < 1mA |
Dòng phóng theo (If) | không |
Khả năng cắt dòng xung định mức-Thử nghiệm 15 lần xung 8/20 μs (In) | 3 kA |
Khả năng cắt dòng xung tối đa-Chịu được tối đa xung 8/20 μs (Imax) | 10 kA |
Chịu được sóng kết hợp IEC 61643-11-Thử nghiệm Class III: 1.2/50μs - 8/20μs (Uoc) | 10 kV |
Dòng ngắn mạch (Isccr) | 10 kA |
Lọc nhiễu RFI | 0.1 - 30 MHz |
Kiểu kết nối | L/N/PE |
Kiểu bảo vệ | đồng hướng/ khác hướng |
Cấp bảo vệ CM/DM-tại xung (8/20μs) (Up mc/md) | 1 kV/0.8kV |
Kết nối đến mạng điện | siết ốc: 0.75 - 4 mm² |
Kiểu lắp đặt | Lắp trên ray 35 mm (EN60715) |
Chất liệu vỏ thiết bị | Thermoplastic UL94-V0 |
Nhiệt độ hoạt động | -40 / +85 °C |
Cấp bảo vệ chống thâm nhập | IP20 |
Chế độ an toàn | Ngắt kết nối nguồn điện AC |
Đèn báo hiệu tình trang hoạt động | Đèn Led (sáng-ok, tắt-thay thế) |

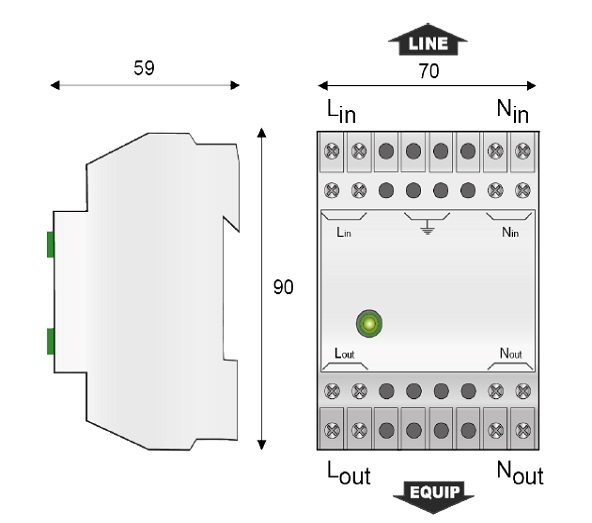

Kích thước | xem sơ đồ |
Ngắt kết nối nhiệt | bên trong |
Báo lỗi tiếp đất | Kiểu "S" hoặc delayed |
Cầu chì kết hợp | cầu chì loại gG - 20A |
Tuân thủ tiêu chuẩn | IEC 61643-11, EN 61643-11, UL1449 |
Chứng nhận | EAC |
TBCS AC DS-HF (1 pha 2P 16A, Type 2+3, 10kA) được thiết kế lắp trên Din-ray trong tủ điện, đấu nối tiếp với hệ thống điện tải tối đa 16A, thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.
