Tủ chống sét 3 pha PDS254E-300G-F (Type 1+2, 25kA+70kA, Cầu chì)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

Tủ chống sét 3 pha PDS254E-300G-F (Type 1+2, 25kA+70kA, Cầu chì)

Name: Tủ chống sét 3 pha PDS254E-300G-F (Type 1+2, 25kA+70kA, Cầu chì)
Brand: TACpro
SKU: PDS254E-300G/F
Availability: InStock
Rating: 5 (1 reviews)

Series

PDS250E
Model

PDS254E-300G/F
Thương hiệu / Xuất xứ

TACpro / Viet Nam

Bảo vệ nguồn điện 3 pha 4 dây mạng TT-TNS
Type 1+2 chuẩn IEC
Điện áp định mức Un 230V/ 380V, tối đa Uc 330V
Dòng cắt xung trực tiếp (10/350µs): Iimp 25kA/P, 100kA/total
Dòng cắt xung lan truyền (8/20µs): In 70kA/dây, Imax 140kA/dây
Điện áp bảo vệ Up 2,5kV(L-N)/ 1,5kA(N-G)
Cầu chì chống sét chuyên dụng 250A
Báo hiệu tình trạng hoạt động: chỉ thị màu và tiếp điểm nối với đèn cảnh báo
Cấu hình 3x DS250E-300 + DS100EG-600, SFD1-25S-31 (Citel/Pháp)
Tiêu chuẩn đáp ứng IEC/EN 61643-11, UL1449, EAC
Tủ nhựa kỹ thuật kháng cháy

PDS254E-300G/F

Tủ Chống sét và Bảo vệ Ngắn mạch 3 Pha Tủ Điện Tổng

PDS254E-300G/F là tủ cắt sét type 1 không chỉ có khả năng cắt dòng xung trực tiếp rất lớn mà còn kết hợp bộ ngắt mạch bằng cầu chì chuyên dụng, bảo vệ an toàn ngay lỗi vào của hệ thống điện.

Sản phẩm được lắp ráp bởi công ty chống sét TAEC từ các thành phần chính của hãng CITEL / Pháp:

Các thông số kỹ thuật ưu việt của PDS254E-300G/F

Bảo vệ tích hợp Type 1+2 của hệ thống điện 3 pha 4P (3L+N)
Công nghệ MOV năng lượng cao
Khả năng cắt xung trực tiếp (10/350µs): Iimp 25kA mỗi dây, Itotal 100kA cả bộ
Khả năng cắt xung lan truyền 8/20µs): In 70kA, Imax 140kA
Điện áp bảo vệ Up 2,5kV(L-N)/ 1,5kA(N-G)
Bộ ngắt mạch bằng cầu chì Type 1 chuyên dụng
Vỏ tủ bảo vệ PVC bằng chất liệu technoplastic

Tủ PDS254E-300G/F có kích thước gọn, lắp đặt dễ dàng, tính năng và hiệu quả cao, triệt tiêu dòng xung mạnh mẽ, bảo vệ ngắn mạch an toàn nên rất thích hợp lắp ở ngay lối vào của hệ thống điện của nhà máy, khu dân cư, nhà văn phòng hay cho các tủ điện ngoài trời - nơi có mật độ sét rất cao và có kim thu sét ở phía trên công trình.

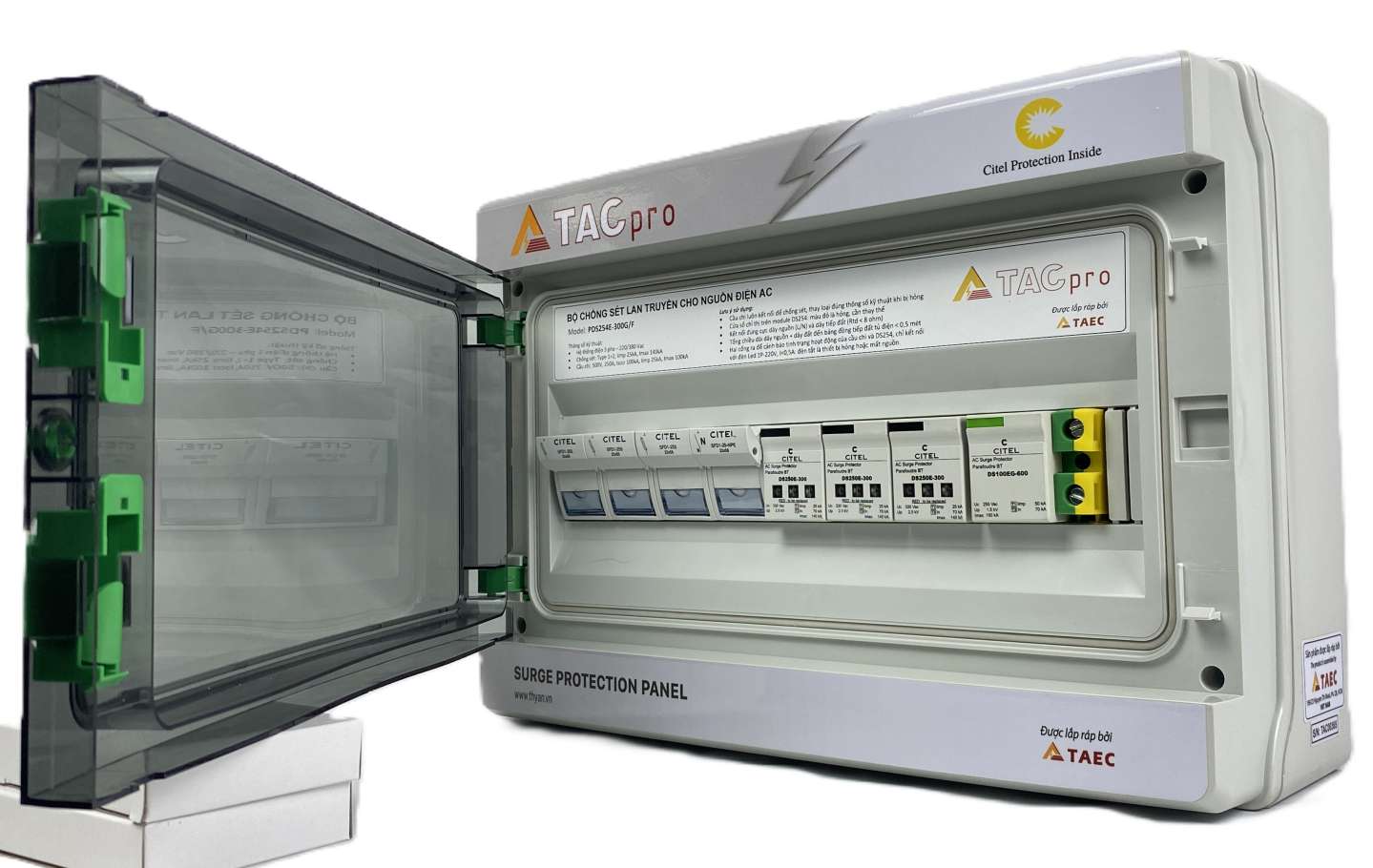

Tủ được lắp ráp hoàn chỉnh để treo tường

Tham khảo module Citel tích hợp bên trong

Thiết bị cắt sét Type 1+2 DS254E-300/G

Bộ ngắt mạch bằng cầu chì SFD1-25S-31

Thông số kỹ thuật

Thông số kỹ thuật
Download tài liệu

Model sản phẩm	PDS254E-300G/F
Nhãn hiệu	TACpro
Xuất xứ	Việt Nam (Module nhập khẩu Pháp, lắp ráp bởi TAEC)
Ứng dụng	Chống sét lan truyền nguồn AC
Type chống sét - IEC 61643	Type 1+2
Hệ thống điện	3 pha 4 dây (3L+N) 220/380 Vac
Mạng điện AC nối đất	TT-TNS
Điện áp định mức (Un)/ L-N	230 Vac
Điện áp hoạt động tối đa L-N - Uc	330 Vac
Quá áp tạm thời đặc tính 120 mn - UT	440 Vac
Dòng rò nối đất - Ipe	không
Dòng liên tục ở Uc (Ic)	2 mA
Dòng phóng theo - If	không
Khả năng cắt sét định mức (15 xung 8/20μs) - In	70 kA
Khả năng cắt sét tối đa mỗi cực/toal (8/20μs) - Imax	140 kA
Khả năng cắt sét trực tiếp /cực (10/350µs) - limp	25 kA
Khả năng cắt sét ltotal (10/350µs)	100 kA
Năng lượng riêng mỗi cực (10/350µs) (W/R)	156kJ/ohm
Kiểu kết nối chống sét	L-N và N-G
Cấp bảo vệ L/N @ In (8/20μs) (Up L/N)	2,5 kV
Cấp bảo vệ N/PE @ In (8/20μs) (Up N/PE)	1,5 kV
Công nghệ chống sét	Công nghệ MOV+GSG
Bảo vệ ngắn mạch cho SPD và hệ thống điện	Bộ cầu chì chống sét chuyên dụng
Báo hiệu tình trạng hoạt động	Có (chỉ thị màu) / tiếp điểm kết nối ra ngoài
Kết nối đến mạng điện	Song song
Nhiệt độ hoạt động	-25 đến +60 °C
Module chống sét/ Hiệu /xuất xứ	3 x DS254E-300 + DS100EG-600/ CITEL /Pháp
Thiết bị an toàn điện / Hiệu /xuất xứ	Cầu chì SFD1-25S-31/ CITEL /Pháp
Vỏ tủ / chất liệu / Hiệu / xuất xứ	MiniPragma / Technoplastic / Schneider / Pháp
Cấp bảo vệ / kháng cháy	IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu)	376 x 228 x 101,5 mm
Tiêu chuẩn chống sét đáp ứng	IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC
