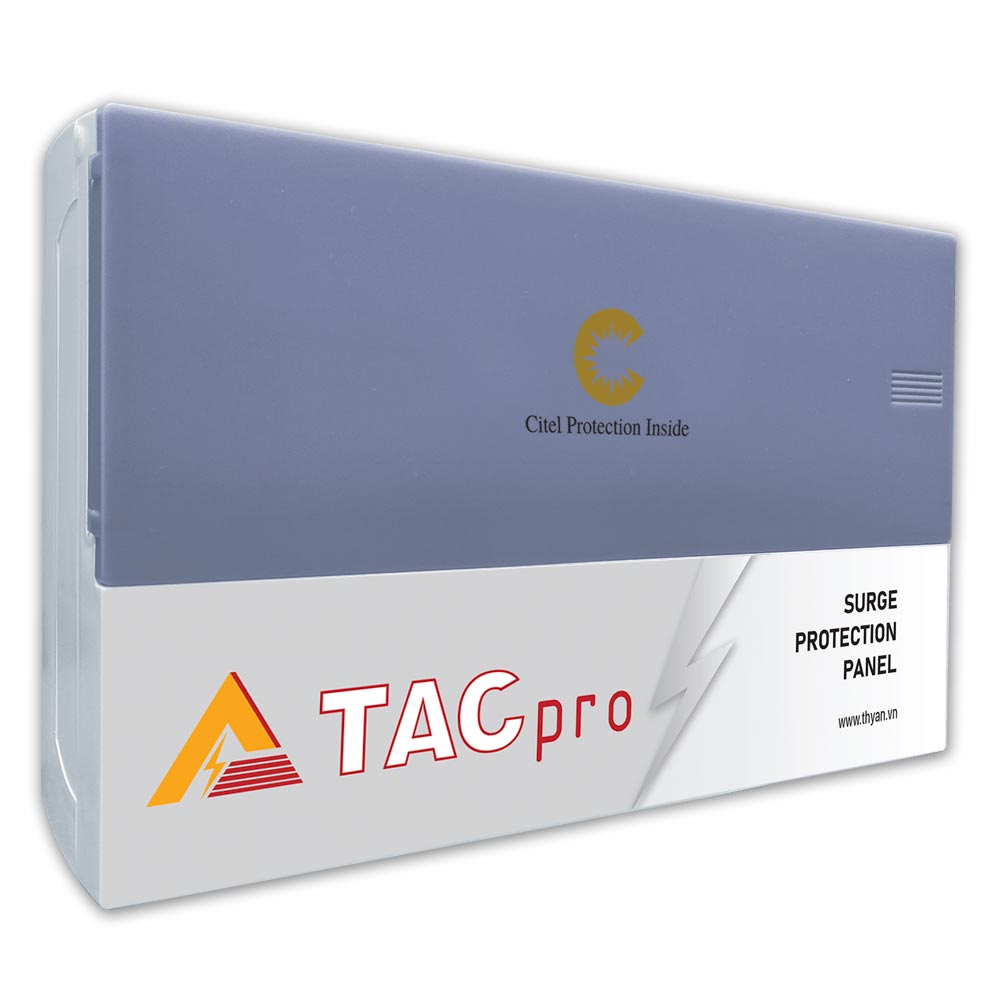

PDS252E-300 Tủ chống sét 1 pha Type 1+2 (2P, Iimp 25kA, Imax 140kA)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

PDS252E-300 Tủ chống sét 1 pha Type 1+2 (2P, Iimp 25kA, Imax 140kA)

Name: PDS252E-300 Tủ chống sét 1 pha Type 1+2 (2P, Iimp 25kA, Imax 140kA)
Brand: TACpro
SKU: PDS252E-300
Availability: InStock
Rating: 5 (1 reviews)

Series

PDS250E
Model

PDS252E-300
Thương hiệu / Xuất xứ

TACpro / Viet Nam

Bảo vệ nguồn điện 1 pha 2 dây Type 1+2 mạng TN
Điện áp định mức Un 230V, tối đa Uc 330V, TOV 440V
Dòng rò <2mA, dòng tải 100A, không dòng phóng theo
Kiểu bảo vệ lệch hướng L-G và N-G
Dòng cắt xung trực tiếp (10/350µs): Iimp 25kA/dây, 50kA/total
Dòng cắt xung lan truyền (8/20µs): In 70kA/dây, Imax 140kA/dây
Cấp bảo vệ Up 2,5kV(L-G)/ 1,5kA(N-G)
Năng lượng riêng mỗi cực 156kJ/ohm
Báo hiệu tình trạng hoạt động: chỉ thị màu và tiếp điểm kết nối
Lắp trên tường, nối song song hoặc nối tiếp 63A
Cấu hình chống sét 2 x DS250E-300 (Citel/Pháp)
Hộp tủ PVC và MCB 2P63 (Schneider)
Đáp ứng IEC/EN 61643-11, UL1449, kháng cháy 650oC, IP40

PDS252E-300

Bảo vệ an đầu nguồn tủ điện một pha

PDS252E-300 là tủ cắt sét cho nguồn điện AC Type 1+2 được phối hợp từ 2 module DS250E nhập khẩu từ Citel Pháp, bảo vệ ngay ở lối vào của hệ thống cấp điện hạ áp 1 pha 2 dây (L+N) sữ dụng cho mạng điện TN, theo kiểu bảo vệ đồng hướng Pha với Đất (L-G) và Trung tính với Đất (N-G).

PDS252E-300 được sử dụng công nghệ MOV năng lượng cao, cho khả năng cắt các dòng xung điện đột biến do ảnh hưởng sét trực tiếp có dạng sóng 10/350µs đến 25kA/cực và 50kA/bộ. Khả năng triệt tiêu các dạng xung cảm ứng 8/20µs lan truyền trên mỗi đường dây là 140kA. Thích hợp bảo vệ ngay lối vào cuả hệ thống điện (trạm biến áp, trạm điện) nhà máy, nhà văn phòng và khu vực có mật độ xung đánh rất cao., ngay cả công trình có lắp kim thu sét chủ động

PDS252E-300 tủ chống sét lan truyền hiệu TACpro được lắp ráp bởi TAEC từ thiết bị cắt sét type 1+2, được lắp đầy đủ hoàn chỉnh, đảm bảo yếu tố thẩm mỹ để bổ sung vào các công trình có sẵn. Sử dụng hệ thống điện 3 pha với công suất lớn mà không cần quan tâm đến dòng tải.

PDS252E-300 lắp đặt đơn giản - chỉ cần đấu nối dây nguồn và tiếp đất là sử dụng ngay

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	PDS252E-300
Nhãn hiệu	TACpro
Xuất xứ	Việt Nam (Module nhập khẩu Pháp, lắp ráp bởi TAEC)
Ứng dụng	Chống sét lan truyền nguồn AC
Type chống sét - IEC 61643	Type 1+2
Hệ thống điện	1 pha 2 dây (L+N) 220 Vac
Mạng điện AC nối đất	TN
Điện áp định mức (Un)/ L-N	230 Vac
Điện áp hoạt động tối đa L-N - Uc	330 Vac
Quá áp tạm thời đặc tính 120 mn - UT	440 Vac
Dòng rò nối đất - Ipe	< 4 mA
Dòng liên tục ở Uc (Ic)	2 mA
Dòng phóng theo - If	không
Khả năng cắt sét định mức (15 xung 8/20μs) - In	70 kA
Khả năng cắt sét tối đa mỗi cực/toal (8/20μs) - Imax	140 kA
Khả năng cắt sét trực tiếp /cực (10/350µs) - limp	25 kA
Khả năng cắt sét ltotal (10/350µs)	50 kA
Năng lượng riêng mỗi cực (10/350µs) (W/R)	156kJ/ohm
Kiểu kết nối chống sét	L-G và N-G
Cấp bảo vệ L/N @ In (8/20μs) (Up L/PE)	2,5 kV
Cấp bảo vệ N/PE @ In (8/20μs) (Up N/PE)	2,5 kV
Công nghệ chống sét	Công nghệ MOV
Bảo vệ ngắn mạch /mức	Có /4,5kA
Báo hiệu tình trạng hoạt động	Có (chỉ thị màu) / tiếp điểm kết nối ra ngoài
Kết nối đến mạng điện	Song song (hoặc nối tiếp với MCB)
Nhiệt độ hoạt động	-25 đến +60 °C
Module chống sét/ Hiệu /xuất xứ	DS252E-300/ CITEL /Pháp
Thiết bị an toàn điện / Hiệu /xuất xứ	MCB 2P-63A / Schneider / Pháp
Vỏ tủ / chất liệu / Hiệu / xuất xứ	MiniPragma / Technoplastic / Schneider / Pháp
Cấp bảo vệ / kháng cháy	IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu)	196 x 228 x 101,5 mm
Tiêu chuẩn chống sét đáp ứng	IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC

Tủ chống sét 1 pha PDS252E-300 được thiết kế lắp đặt hoàn chỉnh trong tủ nhựa, đấu song song với hệ thống điện không phụ thuộc tải, thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.

Luôn đóng MCB để kết nối nguồn điện khi sử dụng. Nếu chỉ báo đỏ trên module là thiết bị đã hỏng, cần thay thế và tắt MCB
Thiết bị phải được nối đất an toàn dưới 8Ω

PDS252E-300/G lắp đặt đơn giản - chỉ cần đấu nối dây nguồn và tiếp đất là sử dụng ngay - không phụ thuộc dòng tải
