Bộ đếm sét thông minh LSCM-D /230AC/P1000 (230V, 1-100kA)

Bộ đếm sét thông minh LSCM-D

3 trong 1: Đo kiểm + Ghi nhớ + Giám sát

Như chúng ta đã biết, dòng xung điện trực tiếp và lan truyền trên hệ thống đường dây truyền tải có thể dẫn đến những thiệt hại nghiêm trọng cho các thiết bị điện và điện tử trong mạng điện. Để giảm thiểu thiệt hại chúng ta thường trang bị các hệ thống bảo vệ, tuy nhiên làm sao để biết chúng được lắp đặt phù hợp và hoạt động hiệu quả hay chưa ?

Bộ giám sát thông minh LSCM-D được Citel thiết kế và sản xuất nhằm mục đích giám sát tính hiệu quả của các hệ thống đó.

Việc giám sát là vấn đề quan trọng vì 2 lý do chính:

• Xác định dòng xung điện cao hay thấp để chọn thiết bị chống sét như thế nào là phù hợp, thiết bị có đáp ứng nổi với dòng xung hay không ? từ đó có thể tiến hành công tác bảo dưỡng (thay thế SPD trước khi hỏng) hay phải nâng cấp khả năng triệt xung quá áp (như nâng cao giá trị Iimp hoặc Imax). Do vậy, chúng ta cần phải biết được vị trí, thời gian và cường độ dòng xung điện của mỗi lần xảy ra.
• Biết được trạng thái (hoạt động / ngắt kết nối) của mạch bảo vệ khác (SPD + các bộ ngắt mạch tự động, aptomat, cầu chì ..) khi xem trực tiếp hoặc giám sát từ xa về tình trạng của chúng.

Bộ giám sát thông minh LSCM-D được thiết kế để đo dòng điện xung điện đột biến đi qua mạch bảo vệ của hệ thống chống sét lan truyền và chỉ ra trạng thái của hoạt động của SPD và các bộ ngắt mạch bảo vệ liên quan.

LSCM-D là thiết bị có chức năng đo các dữ liệu về dòng xung điện đột biến, ghi nhớ và có thể trích xuất để phân tích, giám sát từ xa, để đánh giá mức độ hiệu quả của các hệ thống bảo vệ an toàn điện.

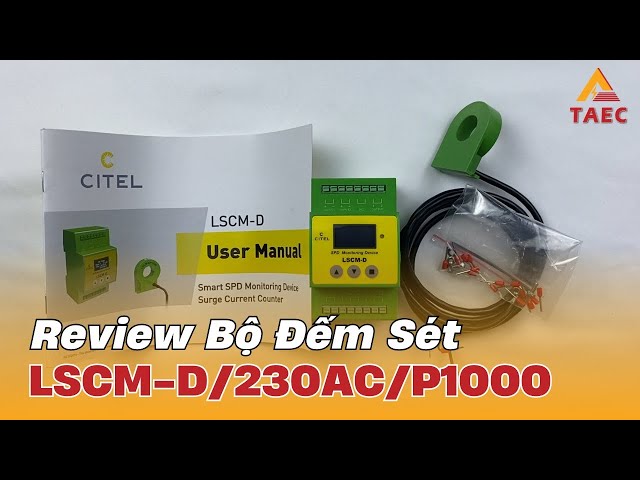

Video giới thiệu bộ giám sát thông minh

(Video có phụ đề tiếng Việt - click vào ô vuông để mở)

Các phiên bản & cấu hình của LSCM-D

Các chức năng chính của bộ giám sát

• Phát hiện dòng xung điện đột biến và dòng quá áp lan truyền trong phạm vi rộng:
  - Từ 0.3-25kA cho dạng xung 10/350µs hoặc 0.3-50kA xung 8/20µs (phiên bản LSCM-P300
  - Từ 1-50kA cho dạng xung 10/350µs hoặc 1-100kA xung 8/20µs (phiên bản LSCM-P1000)
• Màn hình OLED phía trước có thể xem lại dữ liệu đã ghi và thông số thiết bị
• Ghi lại cường độ đỉnh & thời gian xuất hiện các quá áp đột biến
• Giao tiếp cổng RS485 với giao thức MODBUS
• Giám sát các thiết bị được kết nối: với hai ngõ vào và một ngõ ra, có thể giám sát trạng thái của SPD và / hoặc các bộ ngắt mạch bảo vệ
• Được trang bị pin sạc 3V dự phòng, có thể duy trì hoạt động của đồng hồ trong trường hợp mất điện, đảm bảo độ chính xác của thời gian ghi
• Được trang bị đèn báo LED có thể cho biết trạng thái làm việc của thiết bị.

Hệ thống đo lường này sử dụng hiệu ứng Faraday để phân tích dòng xung đột biến đi qua các dây dẫn khi xảy ra phóng điện. Các tín hiệu điện đo được gây ra bởi hiệu ứng điện từ được tạo ra trong cảm biến cuộn dây và sẽ được chuyển thành tín hiệu điện áp vi sai đến bộ giám sát thông qua dây kết nối của cảm biến, sau đó bộ điều khiển tiếp tục tính toán lại bằng bộ vi xử lý.

Hệ thống thu thập dữ liệu của các xung đột biến bao gồm: mạch điều phối tín hiệu, mạch giao tiếp DSK, mạch giao tiếp truyền thông RS-485, mạch đồng hồ hệ thống, mạch cung cấp điện, …

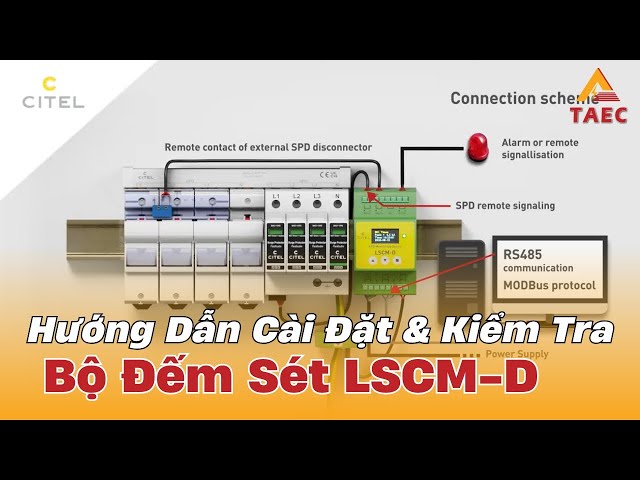

                                                                                                                                 Sơ đồ hệ thống

Các đặc điểm chính của LSCM-D:

• Phát hiện dòng xung quá áp đột biến
• Giám sát trạng thái của SPD và các bộ ngắt mạch liên quan (hoạt động / ngắt kết nối)
• Độ chính xác cao
• Dải điện áp hoạt động rộng
  - Nguồn DC: 12-24Vdc/ac (DC: 9Vdc min/36Vdc max; AC: 6Vac min/30Vac max)
  - Nguồn AC: 120-230Vac (90Vac min/264Vac max)
• Màn hình thông tin & các cổng giao tiếp
  - Màn hình OLED trên thiết bị: cho phép truy cập các dữ liệu đã ghi (thông số xung đột biến, trạng thái thiết bị)
  - Giao tiếp tín hiệu từ xa: một máy tính từ xa, thông qua giao thức RS485 / giao thức Modbuis với LSCM-D, có thể truy cập vào toàn bộ dữ liệu được ghi lại.
• Khả năng chống nhiễu cao hơn
• Pin dự phòng tích hợp
• Khả năng ứng dụng rộng rãi
  - Phát hiện dòng xung đột biến chạy qua dây PE của SPD bên trong tủ điện
  - Giám sát trạng thái của SPD và các bộ ngắt mạch liên quan (cầu chì / MCB)
  - Phát hiện dòng điện quá áp đột biến chạy trên dây PE từ cánh quạt đến trung tâm tuabin gió.
  - Phát hiện dòng xung từ kim chống sét qua dây thoát hoặc dây nối đất.

Giao tiếp kết nối LSTM-D:

• Nguồn cấp điện
• Cổng RS-485
• Cảm biến
• Ngõ vào cảnh báo
• Ngõ ra cảnh báo
• Kết nối dây PE

                                                                                                                         Giao diện kết nối
