PDAC1-13VG-31-275/FC Tủ chống sét 3 pha với Cầu chì và đếm sét (4P, Type 1+2+3, 12,5kA/50kA)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

PDAC1-13VG-31-275/FC Tủ chống sét 3 pha với Cầu chì và đếm sét (4P, Type 1+2+3, 12,5kA/50kA)

Name: PDAC1-13VG-31-275/FC Tủ chống sét 3 pha với Cầu chì và đếm sét (4P, Type 1+2+3, 12,5kA/50kA)
Brand: TACpro
SKU: PDAC1-13VG-31-275/FC
Availability: InStock
Rating: 5 (1 reviews)

Series

PDAC1-13VG
Model

PDAC1-13VG-31-275/FC
Thương hiệu / Xuất xứ

TACpro / Viet Nam

Chống sét lan truyền Type 1+2+3
Hệ thống điện 3 Pha TT-TNS
Điện áp Un 230/400V, Uc 275V, TOV 440V
Bảo vệ ngắn mạch bằng cầu chì chống sét chuyên dụng
Đếm và ghi nhận xung điện áp 0,5kA - 100kA
Dòng cắt xung lan truyền (8/20µs): In 20kA/P, Imax 50kA/P, total 100kA
Dòng cắt xung trực tiếp (10/350µs): Iimp 12,5kA/dây, 50kA/total
Cấp bảo vệ Up 1.5kV (L-N, N-G), Up(5kA) 0,7kV(L-N, N-G)
Chiu sóng kết hợp Uoc 6kV
Chỉ báo tình trạng hoạt động (chỉ thị màu trên module)
Ngõ ra kết nối thiết bị báo động (đèn, chuông..)
Đấu nối tiếp hoặc song song mạng điện

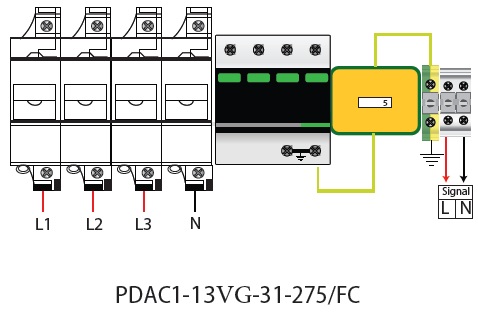

Cấu hình DAC1-13VG-31-275 + SFD1-13S-31 + LSC-A (Citel / Pháp)
Đáp ứng IEC/EN 61643-11, UL1449
Tủ PVC chất lượng cao

PDAC1-13VG-31-275/FC

Vừa Chống Sét - Vừa An toàn Điện - Vừa Ghi nhận Hiệu quả Bảo Vệ

PDAC1-13VG-31-275/FC là một trong những tủ cắt sét sơ cấp và thứ cấp Type 1+2+3 với công nghệ VG hiệu suất cao của Citel. Được tích hợp bảo vệ bằng cầu chì chống sét chuyên dụng và bộ đếm sét điện tử để ghi nhận số lần các xung điện áp đột biến (hay xung sét) đã được chuyển xuống đất an toàn trong cùng một sản phẩm.

Với khả năng cắt mạnh mẽ không chỉ với dòng cảm ứng lan truyền mà cả dòng xung do sét đánh trực tiếp lẫn sóng kết hợp; với điện áp bảo vệ đầu ra rất thấp; tính năng bảo vệ an toàn điện rất cao kết hợp cả chức năng đếm, PDAC1-13VG-31-275/FC rất thích hợp bảo vệ cho các tòa nhà văn phòng, trụ sở cơ quan hay các phòng máy tính xử lý tự động cần mức bảo vệ an toàn nhất.

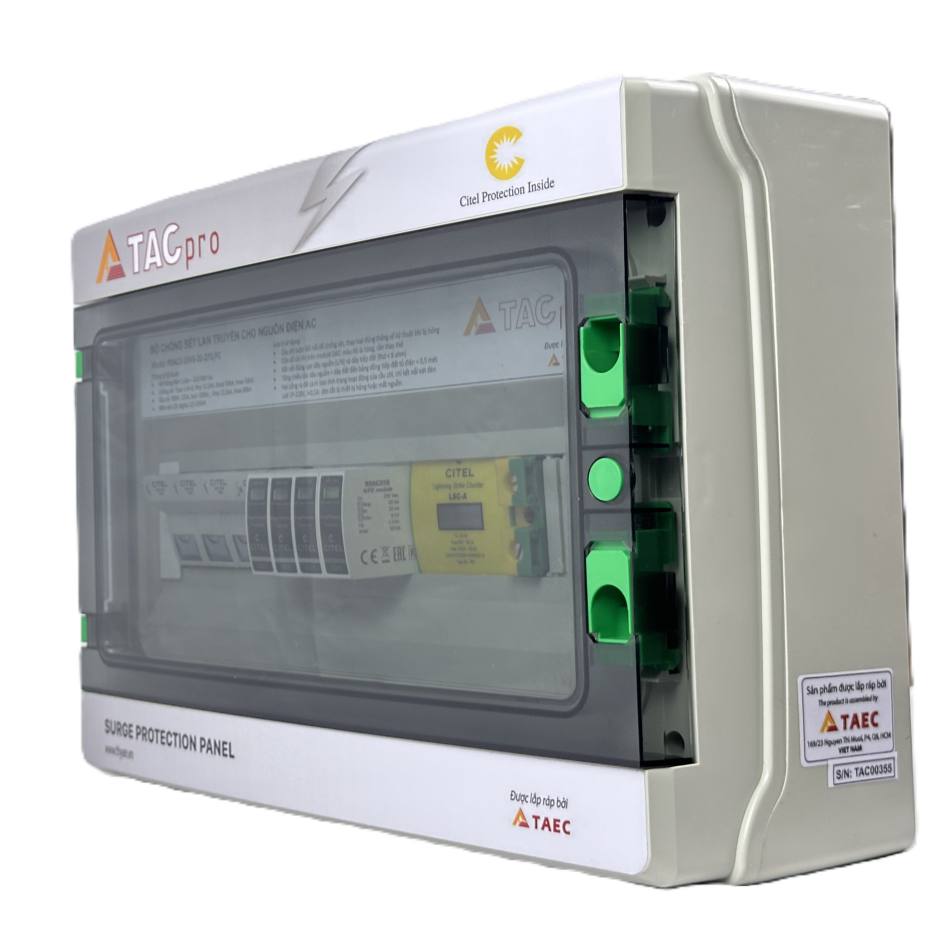

Tủ được lắp ráp hoàn chỉnh với nhãn hiệu TACpro của TAEC Việt nam

Thông số kỹ thuật

Thông số kỹ thuật
Download tài liệu

Model sản phẩm	PDAC1-13VG-31-275/FC
Nhãn hiệu	TACpro
Xuất xứ	Việt Nam (module nhập khẩu Pháp, lắp ráp bởi TAEC)
Ứng dụng	Chống sét lan truyền nguồn AC
Type - IEC 61643	Type 1+2+3
Hệ thống điện	3 pha 4 dây (3L+N) 220/380 Vac, 50-60Hz
Mạng điện AC nối đất	TT-TNS
Điện áp định mức L-N - Un	230 Vac
Điện áp hoạt động tối đa L-N - Uc	275 Vac
Quá áp tạm thời đặc tính 120 mn - UT	440 Vac
Dòng rò nối đất - Ipe	không
Dòng phóng theo - If	không
Khả năng cắt định mức (15 xung 8/20μs) - In	20 kA
Khả năng cắt tối đa mỗi cực (8/20μs) - Imax	50 kA
Khả năng cắt tối đa /Total (Imax total)	100 kA
Dòng cắt xung trực tiếp (10/350 μs) - limp	12,5 kA
Dòng thoát xung trực tiếp tổng (10/350 µs) - ltotal	50 kA
Chịu được sóng kết hợp IEC 61643-11 (thử nghiệm Class III: 1.2/50μs - 8/20μs) - Uoc	6 kV
Năng lượng riêng mỗi cực (chịu được tối đa xung 10/350 μs) - W/R	40 kJ/ohm
Cấu hình bảo vệ	L-N và N-PE
Cấp bảo vệ L/N @ In (8/20μs) (Up L/N)	1,5 kV
Cấp bảo vệ N/PE @ In (8/20μs) (Up N/PE)	1,5 kV
Điện áp dư L/N @ 5kA (8/20μs) (Up-5kA)	0,7 kV
Cấp bảo vệ N/PE @ 5kA (8/20μs) (Up-5kA)	0,7 kV
Chức năng đếm sét	Có: hiển thị số, dòng xung từ 0.5 - 100kA
Công nghệ	công nghệ VG (MOV+GSG)
Báo hiệu tình trạng hoạt động	- Chỉ thị màu đổ trên SPD: hỏng - Mất tín hiệu ra: mất nguồn; SPD/SFD hỏng
Kết nối đến mạng điện	Song song
Nhiệt độ hoạt động	- 40 đến +60°C
Module / Hiệu / Xuất xứ	DAC1-13VG-31-275 + LSC-A /CITEL /Pháp
Thiết bị an toàn điện / Hiệu / Xuất xứ	Cầu chì SFD1-13S-31 / CITEL / Pháp
VỏTủ / Chất liệu	PVC / Technoplastic
Vị trí lắp đặt	trong nhà
Kích thước ngoài vỏ tủ (rộng x cao x sâu)	410 x 285 x 140 mm
Tiêu chuẩn đáp ứng	IEC 61643-11 / EN 61643-11 / UL1449 4ed
