Giá tham khảo :
Liên hệ
  • Series
    PDS254VG
  • Model
    PDS254VG-300/G
  • Thương hiệu / Xuất xứ
    TACpro / VN + France
  • Chống sét nguồn điện 3 pha 4 dây Type 1+2+3 mạng TT-TNS
  • Điện áp định mức Un 230/400V, tối đa Uc 255V, TOV 440V
  • Công nghệ VG hiệu suất cao
  • Kiểu bảo vệ lệch hướng L-N và N-G
  • Dòng cắt xung sét trực tiếp (10/350µs): Iimp 25kA/dây, 100kA/total
  • Dòng cắt xung sét lan truyền (8/20µs): In 30kA/dây, Imax 70kA/dây
  • Cấp bảo vệ Up/In 1,5kV, điện áp sót Up-In 1.1kV
  • Mức chịu sóng kết hợp Uoc 6kV, năng lượng riêng mỗi cực 156kJ/ohm
  • Báo hiệu tình trạng hoạt động bằng chỉ thị màu và tiếp điểm kết nối
  • Lắp trên tường, nối song song hoặc nối tiếp 63A
  • Cấu hình chống sét 3x DS250VG-300 + DS100EG (Citel/Pháp)
  • Hộp tủ PVC và MCB 3P63 (Schneider)
  • Đáp ứng IEC/EN 61643-11, UL1449, kháng cháy 650oC, IP40

Tủ bảo vệ chống sét 3 pha Type 1+2+3 nhà văn phòng

TACpro PDS254VG-300/G là tủ chống sét cho nguồn điện AC 3 pha 4 dây (3L+N) sử dụng cho mạng điện TT-TNS theo kiểu bảo vệ lệch hướng giữa Pha với Trung tính (L-N) và Trung tính với Đất (N-G) - khác với PDS254VG-300 dùng cho mạng điện TNS sử dụng theo kiểu bảo vệ L/G - G)

Tủ chống sét 3 pha PDS254VG-300/G hiệu TACpro được lắp ráp bởi ThyAn từ các module thiết bị cắt sét type 1 sử dụng công nghệ VG DS250VG-300 và DS100EG-600 nhập khẩu từ Citel Pháp. Tủ chống sét PDS254VG-300/G không chỉ triệt tiêu các xung sét lan truyền 8/20µs đến 70kA mỗi dây nguồn mà còn chịu được dòng sét đánh thẳng dạng sóng 10/350µs đến 25kA mỗi dây, đảm bảo an toàn nếu bên trên công trình có hệ thống chống sét đánh trực tiếp.

Với Công nghệ VG này, dòng tủ chống sét nguồn điện AC PDS254VG có những ưu điểm vượt trội hơn các sản phẩm khác như : Có khả năng cắt sét (Imax) rất mạnh mà điện áp dư (Up) lại rất thấp. Không có dòng phóng theo, không có dòng rò nên sẽ không ảnh hưởng chất lượng hệ thống điện, không có khả năng gây cháy như thiết bị khác. Có thể phối hợp thêm với các thiết bị cắt sét ac type 2 khác mà không cần quan tâm đến khoảng cách lắp đặt phía sau nó như các sản phẩm chống sét công nghệ khác.

Tủ chống sét 3 pha PDS254VG-300/G Bảo vệ thích hợp cho các tủ điện chính nhà văn phòng, trung tâm dữ liệu, phòng máy tính và xử lý tự động.

PDS254VG-300/G đã được lắp đầy đủ hoàn chỉnh, đảm bảo yếu tố thẩm mỹ để bổ sung vào các công trình có sẵn, sử dụng phù hợp cho các văn phòng làm việc, phòng máy tính, trung tâm xử lý dữ liệu, trạm viễn thông ... sử dụng hệ thống điện 3 pha với công suất lớn mà không cần quan tâm đến dòng tải.

Model sản phẩm PDS254VG-300/G
Nhãn hiệu TACpro
Xuất xứ Việt Nam + Pháp
Ứng dụng Chống sét lan truyền nguồn AC
Type chống sét - IEC 61643 Type 1+2+3
Hệ thống điện 3 pha 4 dây (3L+N) 220/380 Vac
Mạng điện AC nối đất TT-TNS
Điện áp định mức (Un)/ L-N 230 Vac
Điện áp hoạt động tối đa L-N - Uc 255 Vac
Quá áp tạm thời đặc tính 120 mn - UT 440 Vac
Dòng rò nối đất - Ipe không
Dòng phóng theo - If không
Khả năng cắt sét định mức (15 xung 8/20μs) - In 30 kA
Khả năng cắt sét tối đa mỗi cực/toal (8/20μs) - Imax 70 kA/dây, 210kA total
Khả năng cắt sét trực tiếp /cực (10/350µs) - limp 25 kA
Khả năng cắt sét ltotal (10/350µs) 100 kA
Chịu sóng kết hợp theo IEC 61643-11 - Uoc
(Class III test: 1.2/50μs - 8/20μs)
6 kV
Kiểu kết nối chống sét L-N và N-G
Điện áp dư @ In (8/20μs) Up-In) 1.1 kV
Điện áp dư @ 5kA (8/20μs) Up-5kA 0.6 kV
Cấp bảo vệ L/N @ In (8/20μs) Up L/N 1.5 kV
Cấp bảo vệ N/G @ In (8/20μs) Up N/G 1.5 kV
Công nghệ chống sét Công nghệ VG (MOV+GSG)
Bảo vệ ngắn mạch /mức Có / 6kA
Báo hiệu tình trạng hoạt động Có (chỉ thị màu) / tiếp điểm kết nối ra ngoài
Kết nối đến mạng điện Song song (hoặc nối tiếp với MCB)
Nhiệt độ hoạt động -25 đến +60 °C
Module chống sét/ Hiệu /xuất xứ 3x DS250VG-300 + DS100EG-600 / CITEL /Pháp
Thiết bị an toàn điện / Hiệu /xuất xứ MCB 3P-63A / Schneider / Pháp
Vỏ tủ / chất liệu / Hiệu / xuất xứ MiniPragma / Technoplastic / Schneider / Pháp
Cấp bảo vệ / kháng cháy      IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu)      268 x 228 x 101,5 mm
Tiêu chuẩn chống sét đáp ứng      IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC

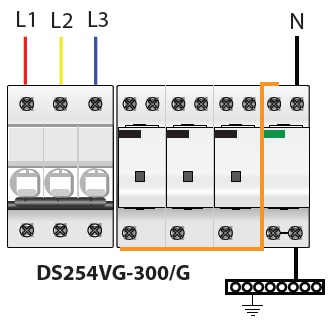

Tủ cắt sét nguồn 3 pha PDS254VG-300 (4P, Type 1+2+3, Công nghệ VG, 25kA+100kA) được thiết kế lắp đặt hoàn chỉnh trong tủ nhựa, đấu song song với hệ thống điện không phụ thuộc tải, thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.

- Luôn đóng MCB để kết nối nguồn điện khi sử dụng. Nếu chỉ báo đỏ trên module là thiết bị đã hỏng, cần thay thế và tắt MCB
- Thiết bị phải được nối đất an toàn dưới 8Ω
