Giá tham khảo :
Liên hệ
  • Series
    MJ8
  • Model
    MJ8-C6A
  • Thương hiệu / Xuất xứ
    CITEL / FRANCE
  • Chống sét lan truyền đường mạng CAT6A RJ45
  • Bảo vệ cho cả 4 đôi dây + shield
  • Đáp ứng tốc độ truyền dữ liệu 10 Gb/s
  • Điện áp định mức Un 5Vdc, tối đa Uc 8Vdc, mức bảo vệ Up 20V
  • Công nghệ GDT 3 cực, Clamping diode. IP20
  • Đáp ứng tần số lớn nhất > 500 MHz, suy hao < 1dB, dòng tải IL 1A
  • Dòng cắt định mức xung lan truyền (8/20µs) In 0,5kA(L-L), 2kA(L-G)
  • Dòng cắt tối đa (8/20µs) Imax 2kA
  • Dòng cắt xung trực tiếp (10/350 µs) Iimp 0,5kA
  • Cấp bảo vệ chống thấm IP20
  • Lắp đặt trên din-ray, nối tiếp với đường dây, kết nối in/out RJ45
  • Đáp ứng IEC 61643-21, EN 61643-21, UL497B, IEEE 802-3an

MJ8-C6A

Bảo vệ cho đường mạng Ethernet tốc đ 10Gb



MJ8-C6A là thiết bị chống sét cho đường mạng 10Gb mới nhất của hãng Citel Pháp với hiệu suất tốt hơn, thay thế cho các thiết bị chống sét mạng lan trước đây như MJ8-CAT5E, MJ8-CAT6S, MJ8-C6 …



>>> Xem: Thông báo Thay đổi Mã Sản phẩm MJ8 và POE của CITEL



MJ8-C6A được lắp đặt trước các thiết bị liên kết với bên ngoài bằng đường cáp xoắn UTP tốc độ cao, nhằm ngăn chặn và triệt tiêu các xung điện áp lan truyền trên các đường dây đó đi vào thiết bị, sẽ bảo đảm cho các thiết bị mạng (switch, máy tính, camera, máy ATM …) được an toàn hơn trước dông sét.MJ8-C6A bảo vệ cho đường mạng ở cho máy tính

Sản phẩm được trang bị mạch bảo vệ phối hợp giữa 2 cấp, tầng sơ cấp dùng ống phóng điện khí 3 cực GDT, tầng thứ cấp bằng mạch diode điện dung thấp, đáp ứng tần số tín hiệu trên 500 MHz, suy hao tín hiệu cực thấp (dưới 1dB), triệt tiêu dòng xung lan truyền (8/20μs) đến 2000A giữa mỗi dây tín hiệu với đất, đặc biệt chúng triệt tiêu được các xung điện ảnh hưởng trực tiếp dạng sóng 10/350μs đến 500A.

MJ8-C6A được thiết kế nhỏ gọn lắp trên thanh ray, tiếp đất nối trực tiếp với thanh ray qua bộ ngàm gá lắp, như vậy sẽ rất gọn và thuận tiện để tạo ra một điện áp đẳng thế chung cho tất cả các thiết bị tin học trong tủ Rack.

MJ8-C6A thích hợp để lắp đặt trong các hệ thống chống sét lan truyền, phù hợp bảo vệ các thiết bị đầu cuối trong cùng một hệ thống mạng, bảo vệ tại cổng vào của bo mạch điện tử như như card mạng server, hub, switch, router, camera .v.v. và nhiều ứng dụng khác trong đời sống trước sự thâm nhập của các dòng xung quá áp đột biến.

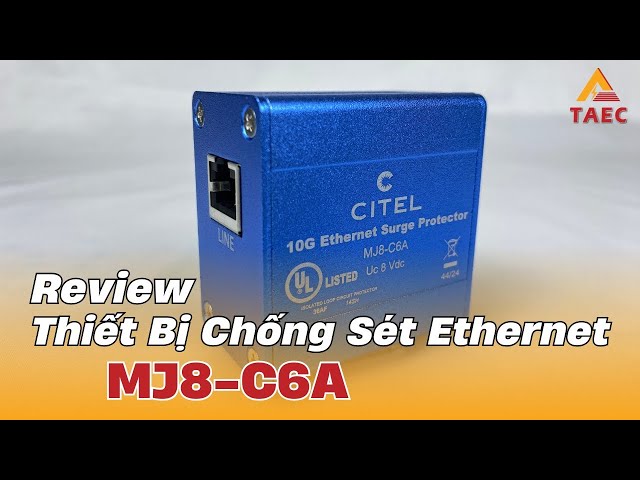

Xem Review giới thiệu MJ8-C6A

Review thiết bị chống sét đường mạng Ethernet MJ8-C6A

Model MJ8-C6A
Ứng dụng Chống xung quá áp mạng Ethernet C6A
Tốc độ truyền dữ liệu tối đa 10 Gb/s
Cấu hình bảo vệ 1 cổng (8 dây + shielded)
Sơ đồ chân giao tiếp (RJ45) (1-2) (3-6) (4-5) (7-8)
Điện áp danh định: (Un) 5 Vdc
Điện áp hoạt động DC tối đa: (Uc) 8 Vdc
Dòng tải tối đa: (IL) 1000 mA
Đáp ứng tần số tối đa: (fmax) > 500 MHz
Mức suy hao tín hiệu < 1 dB
Dòng cắt định mức Line/Ground (thử 10 xung 8/20μs) In 2000 A
Dòng cắt định mức Line/Line (thử 10 xung 8/20μs) 500 A
Dòng cắt tối đa (8/20µs) Imax 2000 A
Dòng cắt trực tiếp xung 10/350μs - thử nghiệm 2 lần - D1 Category limp 500 A
Cấp bảo vệ -Thử nghiệm theo category C3 (IEC61643-21) - Line/Line Up 20 V
Tình trang lỗi Ngắn mạch
Công nghệ GDT + Diode
Kích thước 61x55x34 mm
Kiểu kết nối RJ45 shielded đầu cái vào/ra
Quy cách Hộp kim loại với kết nối in/ out
Chỉ báo ngắt kết nối Đường truyền bị gián đoạn
Lắp đặt mặt phẳng kim loại, DIN Rail, bắt vít
Nhiệt độ hoạt động -40/+85°C
Cấp bảo vệ chống thấm IP 20
Chất liệu vỏ nhôm
Tuân thủ các tiêu chuẩn IEC 61643-21 / EN 61643-21 / UL497B
IEEE 802-3af/3at/3bt / ANSI / TIA-568-C.1

Hướng dẫn lắp đặt & sử dụng

MJ8-C6A là thiết bị chống sét lan truyền cho đường truyền dữ liệu mạng Ethernet CAT6A, đáp ứng tốc độ 10 Gigabit. Bảo vệ an toàn cho các thiết bị mạng như Switch,Sever, PC, Camera IP, ATM .v.v. khi kết nối thông qua MJ8. Do vậy, chúng cần được lắp đặt và sử dụng phù hợp để bảo vệ an toàn mà không ảnh hưởng đến sự vận hành của hệ thống.

1. Vị trí lắp đặt

  • Trong tủ mạng, tủ kỹ thuật, hộp đấu nối gần Switch hoặc gần thiết bị đầu cuối.
  • Có thể dùng đơn lẻ để bảo vệ một thiết bị, hoặc gắn nhiều SPD trên khay TAC-R01 19” để bảo vệ nhiều cổng Switch.
  • Chỉ dùng trong nhà, hoặc trong hộp tủ bảo vệ nếu ngoài trời.
  • Nhiệt độ làm việc: -40 ~ +85°C. Tránh nơi ẩm ướt, bụi bẩn, hoặc có hóa chất ăn mòn.

2. Hướng dẫn lắp đặt

2.1 Trường hợp dùng đơn lẻ

Cố định thiết bị trên DIN-rail hoặc hộp kỹ thuật.

Kết nối RJ45 shielded:

  • LINE/IN → từ đường mạng ngoài. EQUIP/OUT → tới thiết bị đầu cuối cần bảo vệ.
  • Thiết bị hỗ trợ đầy đủ 8 pin RJ45, bao gồm cả các cặp cấp nguồn PoE.
  • Cáp mạng nên dùng Cat 6A shielded (FTP/STP) để đảm bảo tốc độ cao và chống nhiễu.
  • RJ45 được bấm theo TIA/EIA-568A hoặc TIA/EIA-568B, nhưng khuyến nghị 568B để đồng bộ với hệ thống phổ biến tại Việt Nam.
  • Yêu cầu: cả hai đầu dây phải bấm cùng chuẩn.

Đấu nối đất (PE)

  • Điểm nối PE nằm tại vít siết bên dưới thân thiết bị (cũng là ngàm gắn DIN).
  • Cách 1: dùng dây đồng mềm ≥ 2,5 mm², bấm cos và siết chặt vào vít PE, đầu còn lại nối về thanh cái tiếp địa.
  • Cách 2: Nối dây tiếp địa với thanh DIN rail (MJ8 đã nối tiếp xúc với thanh rail).
  • Khuyến nghị: dùng dây PE riêng kết hợp nối DIN rail để tăng độ an toàn.

2.2 Trường hợp dùng nhiều thiết bị ở một vị trí

  • Có thể dùng nhiều MJ8 ở tủ mạng hoặc tủ Rack
  • Sử dụng khay TAC-R01 để gắn tối đa 12 chiếc.
  • Toàn bộ SPD nối đất qua DIN rail chung hoặc dây PE riêng về thanh tiếp địa của tủ.

MJ8 được lắp đặt trên khay giá đỡ gắn vào tủ mạng



3. Sử dụng & bảo trì

  • Nếu tín hiệu mất → SPD đã hỏng, cần thay thế ngay.
  • Định kỳ kiểm tra DIN rail, dây tiếp địa và cos nối để đảm bảo chắc chắn.
  • Liên hệ công ty chống sét để được hỗ trợ từ xa
