Giá tham khảo :
Liên hệ
  • Series
    DAC50VG
  • Model
    DAC50VGS-31-275
  • Thương hiệu / Xuất xứ
    CITEL / FRANCE
  • Bảo vệ 3 pha 4P (3L+N) Type 2+3 mạng điện TT-TNS
  • Điện áp Un Un 230/400V, Uc 275V, TOV 440V
  • Công nghệ VG hiệu suất cao và cầu chì nhiệt ngắt mạch
  • Dòng cắt xung lan truyền định mức In 20kA, tối đa 50kA/P
  • Không có dòng rò & dòng phóng theo
  • Chịu ngắn mạch 50kA
  • Kiểu bảo vệ L-N và N-G
  • Cấp bảo vệ Up 1,5kV(L-N, N-G), Up(5kA) 0,9kV
  • Chịu sóng kết hợp Uoc 6kV
  • Cửa sỏ màu báo hiệu tình trạng của mỗi cực P
  • Tiếp điểm khô kết nối báo hiệu từ xa
  • Cấu hình: đế + 3 mod MDAC50VG-275 + MDAC50G-275
  • Lắp đặt trên din-ray, nối song song mạng điện
  • Đáp ứng IEC61643-11, EN61643-11, UL1449, EAC, KEMA

DAC50VGS-31-275

Bảo vệ và Giám sát từ xa cho thiết bị điện tử

DAC50VGS-31-275 là một trong những thiết bị chống sét lan truyền Type 2+3 cho hệ thống điện AC 3 pha + N, sử dụng công nghệ VG (MOV + GSG) độc quyền từ CITEL. Sản phẩm được thiết kế dạng module cắm rút, dễ dàng bảo trì và thay thế, tích hợp tiếp điểm cảnh báo từ xa, đạt các chứng nhận quốc tế như IEC/EN 61643-11, UL1449 ed.4 và KEMA/EAC.

Thiết bị phù hợp lắp đặt tại tủ điện tổng hoặc tủ phân phối của công trình dân dụng, thương mại, công nghiệp, nhằm bảo vệ thiết bị điện và hệ thống trước các xung điện áp đột biến do sét hoặc sự cố lưới điện.

Điểm nổi bật

  • Loại bảo vệ: Type 2+3 AC Surge Protector.
  • Công nghệ VG (MOV + GSG): kết hợp điện trở phi tuyến varistor năng lượng cao với ống phóng khí đặc biệt, tối ưu khả năng chịu xung sét và quá áp tạm thời (TOV).
  • Dòng xung danh định (In): 20 kA (8/20 µs).
  • Dòng xung cực đại (Imax): 50 kA/pole.
  • Mức bảo vệ điện áp (Up): chỉ 1.5 kV tại dòng thử In – đảm bảo an toàn cho thiết bị nhạy cảm.
  • Không có dòng rò (Leakage current = 0): tránh kích hoạt sai RCCB/ELCB.
  • Cơ chế ngắt nhiệt và chỉ thị trạng thái: mỗi cực có đèn báo xanh/đỏ.
  • Tiếp điểm kết nối báo hiệu tình trạng hoạt động từ xa.
  • Thiết kế module cắm rút: dễ dàng thay thế, bảo dưỡng.
  • Tiêu chuẩn lắp đặt: DIN rail 35 mm, vỏ nhựa UL94-V0, dải nhiệt độ làm việc rộng -40…+85 °C

So với bản tiêu chuẩn

So với DAC50VG-31-275 là phiên bản tiêu chuẩn chỉ có báo trạng thái cơ học tại chỗ với cửa sổ màu (xanh/đỏ) thì DAC50VGS-31-275 có bổ sung tiếp điểm khô (remote signaling contact – C) cho phép truyền tín hiệu trạng thái SPD về hệ thống giám sát từ xa (SCADA, BMS, tủ trung tâm).

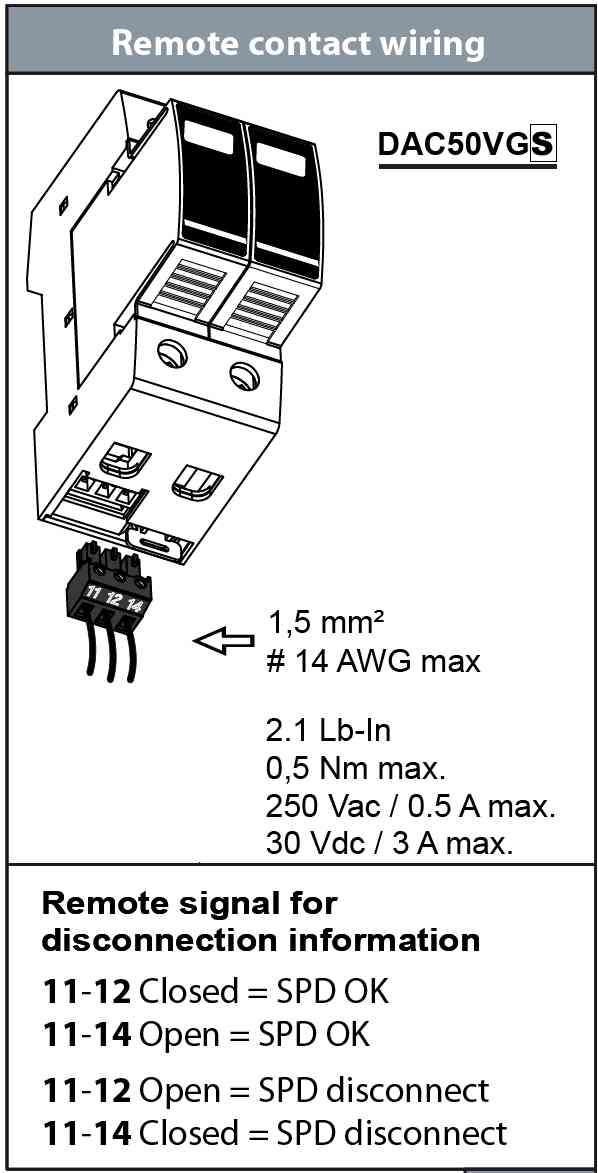

Tiếp điểm kết nối báo hiệu từ xa của thiết bị chống sét DAC50VGS

Chế độ kết nối tiếp điểm khô để báo hiệu tình trạng từ xa của SPD

Ưu điểm với tiếp điểm khô

  • Cho phép giám sát tập trung nhiều SPD ở các tủ điện khác nhau.
  • Giúp phát hiện sớm hỏng hóc, từ đó thay thế kịp thời, tránh mất bảo vệ.
  • Phù hợp với các công trình quy mô lớn, nhà máy, tòa nhà thông minh có yêu cầu tích hợp hệ thống giám sát.

DAC50VGS-31-275 là lựa chọn tối ưu cho những công trình cần vừa bảo vệ an toàn điện áp lan truyền, vừa giám sát trạng thái SPD từ xa. So với phiên bản không có tiếp điểm, model VGS mang lại giá trị vượt trội trong quản lý và bảo trì hệ thống, đặc biệt quan trọng đối với các dự án có quy mô lớn hoặc yêu cầu tính liên tục cao trong vận hành.

Model DAC50VGS-31-275
Type của thiết bị (theo IEC 61643-11) Type 2+3
Cực được bảo vệ (Pole) 4P (3L+N)
Hệ thống điện 230/400 Vac 3 pha
Mạng điện AC nối đất TN-TNS
Điện áp định mức - (Un) 230 Vac
Điện áp hoạt động tối đa AC (L-N) - (Uc) 275 Vac
Quá áp tạm thời đặc tính 5 giây-chịu được - (UT) 335 Vac
Quá áp tạm thời đặc tính 120 mn-ngắt kết nối - (UT) 440 Vac
Quá áp tạm thời N/PE (TOV HT) UT- chịu được - (UT) 1200V /300A /200ms
Dòng rò nối đất - (Ipe) không
Dòng phóng theo - (If) không
Khả năng cắt dòng xung định mức - Thử nghiệm 15 lần xung 8/20μs - (In) 20 kA
Khả năng cắt dòng xung tối đa-Chịu được tối đa xung 8/20μs - (Imax) 50 kA
Dòng thoát xung tổng - (Imax Total) 50 kA
Chịu được sóng kết hợp IEC 61643-11 (Thử nghiệm Class III: 1.2/50μs - 8/20μs) - (Uoc) 6 kV
Kiểu kết nối L/G và N/G
Kiểu bảo vệ đồng hướng
Cấp bảo vệ L/N xung (8/20μs) - (Up L/N) 1.5 kV
Cấp bảo vệ N/G xung (8/20μs) - (Up N/PE) 1.5 kV
Điện áp sót 10 kA xung (8/20μs) - (Up-10kA) 0.9 kV
Điện áp sót 5 kA xung (8/20μs) - (Up-5kA) 0.9 kV
Dòng ngắn mạch - (Isccr) 50 kA
Phần tử bảo vệ bên trong VG
Cấu hình đế + 3 mod MDAC50VG-275 + MDAC50G-275
Cấu hình lắp đặt 3 pha (3L+N)
Kết nối đến mạng điện siết ốc : 2.5-25 mm²
Hình dạng module kiểu ghim - rút
Kiểu lắp đặt Lắp trên ray 35 mm (EN60715)
Chất liệu vỏ thiết bị Thermoplastic UL94-V0
Nhiệt độ hoạt động -40 / +85 °C
Chế độ an toàn Ngắt kết nối nguồn điện AC
Báo hiệu tình trang hoạt động 1 chỉ thị màu bên ngoài module/ cực/đỏ-xanh
Tiếp điểm kho kết nối báo động từ xa
Dây đấu nối tín hiệu hoạt động từ xa Tối đa 1.5 mm²
Điện áp/ Dòng tối đa cho tín hiệu hoạt động từ xa 250V / 0.5A (AC) / 30V / 3A (DC)
Kích thước xem sơ đồ
Ngắt kết nối nhiệt bên trong
Báo lỗi tiếp đất Kiểu "S" hoặc delayed
Cầu chì kết hợp Loại gG - 50 A nhỏi nhất. - 160 A lớn nhất
Tuân thủ tiêu chuẩn IEC 61643-11 / EN 61643-11 / UL1449 4ed.
Chứng nhận EAC, KEMA

Hướng dẫn lắp đặt DAC50VGS-31-275

1. Yêu cầu an toàn

  • Việc lắp đặt chỉ được thực hiện bởi kỹ thuật viên điện có chuyên môn.
  • Phải tuân thủ các tiêu chuẩn quốc gia về lắp đặt điện (TCVN, IEC/EN 61643-11, UL1449).
  • Thiết bị chỉ được sử dụng đúng mục đích là bảo vệ chống sét lan truyền cho lưới AC.
  • Nếu chỉ thị chuyển sang màu đỏ, module SPD phải được thay thế ngay.

2. Vị trí lắp đặt

  • Lắp trong tủ điện chính hoặc tủ phân phối của hệ thống.
  • Bảo vệ đường AC 3 pha + N (230/400 V, hệ TT/TNS).
  • Cài đặt trên thanh DIN rail 35 mm (EN 60715).
  • Chỉ sử dụng trong nhà, cấp bảo vệ vỏ IP20.

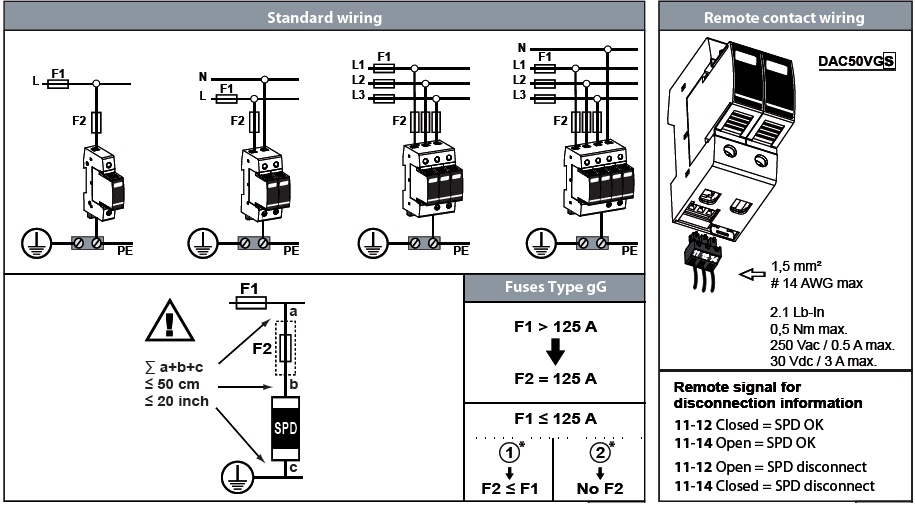

3. Sơ đồ kết nối cơ bản

  • L1, L2, L3, N: đấu trực tiếp vào các cực pha và trung tính.
  • PE: nối đất an toàn.
  • F1 (cầu chì chính): 50 – 160 A, loại gG (theo yêu cầu nhà sản xuất).
  • F2 (cầu chì phụ, nếu có): ≤ F1.
  • Dây dẫn: Pha/N: 2.5 – 25 mm² (25 mm² mềm, 35 mm² cứng). Tiếp địa: ≥ 6 mm². Độ dài dây kết nối SPD tới điểm đấu ≤ 50 cm (tổng a+b+c).

4. Kết nối tiếp điểm khô (Remote signaling contact)

Phiên bản DAC50VGS-31-275 có thêm ngõ ra tiếp điểm để giám sát từ xa:

  • Chân 11-12: đóng khi SPD còn hoạt động bình thường.
  • Chân 11-14: đóng khi SPD bị ngắt/hỏng.
  • Thông số ngõ ra: Tối đa 250 Vac / 0.5 A. Hoặc 30 Vdc / 3 A. Dây tín hiệu: tối đa 1.5 mm².

5. Điều kiện môi trường

  • Nhiệt độ hoạt động: -40…+85 °C.
  • Độ ẩm: 5 – 95 %.
  • Độ cao lắp đặt ≤ 2000 m so với mực nước biển.

6. Bảo trì và thay thế

  • Theo dõi chỉ thị cơ học màu xanh/đỏ trên module:
  • Xanh = hoạt động bình thường.
  • Đỏ = hỏng, cần thay thế module (MDAC50VG-275 + MDAC50G-275).
  • Khi thay thế, chỉ cần tháo module cắm rút, không cần tháo toàn bộ khối đế.
