Thiết bị chống sét 1 cực DAC50VG-10-275 (L/N, Type 2+3, 50kA)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

Thiết bị chống sét 1 cực DAC50VG-10-275 (L/N, Type 2+3, 50kA)

Name: Thiết bị chống sét 1 cực DAC50VG-10-275 (L/N, Type 2+3, 50kA)
Brand: CITEL
SKU: DAC50VG-10-275
Availability: InStock
Rating: 5 (1 reviews)

Series

DAC50VG
Model

DAC50VG-10-275
Thương hiệu / Xuất xứ

CITEL / FRANCE

Thiết bị chống sét lan truyền 1P Type 2+3
Điện áp Un 230V, Uc 275V, TOV 440V
Công nghệ VG hiệu suất cao
Bảo vệ Pha-Đất hoặc Trung tính-Đất
Dòng cắt xung lan truyền (8/20µs) Imax 50kA
Không có dòng rò & dòng phóng theo
Chịu ngắn mạch 50kA
Cấp bảo vệ Up 1,5kV, Up/5kA 0,7kV
Chịu được sóng kết hợp Uoc 6kV
Chỉ báo tình trạng hoạt động bằng cửa số màu
Cấu hình: đế và mod MDAC50VG-275 cắm rút

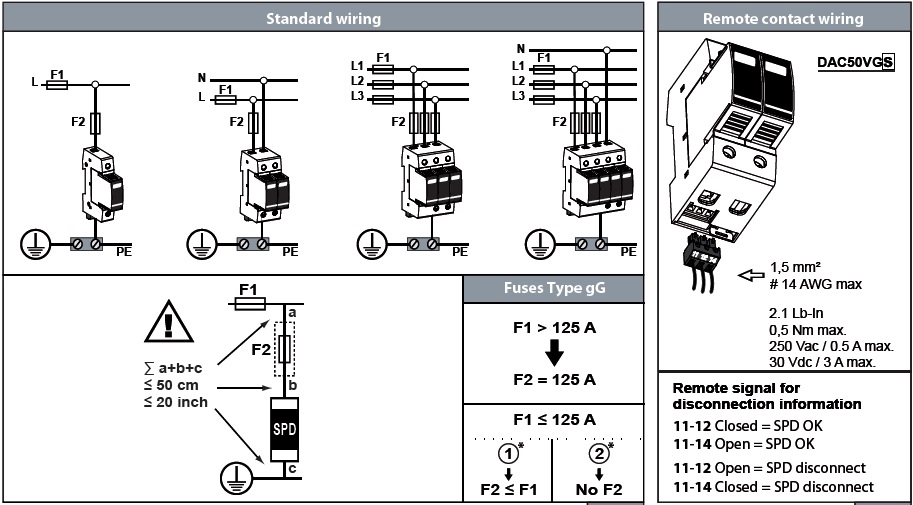

Lắp đặt trên din-ray, nối song song mạng điện
Đáp ứng IEC61643-11, EN61643-11, UL1449, EAC, KEMA

DAC50VG-10-275

Bảo vệ đầu cuối cho thiết bị điện tử

DAC50VG-10-275 là thiết bị chống sét lan truyền 1P Type 2+3 trong dòng DS50VG của hãng Citel Pháp, được dùng để triệt tiêu các xung điện áp đột biến trên đường nguồn AC, bảo vệ cho an toàn cho các thiết bị điện tử nhạy cảm phía sau nó.

Thiết bị chống sét DAC50VG-10-275 có cấu tạo dạng Module gắn trên dinrail, gồm bộ đế đấu nối dây và mod DAC50VG-10-275 cắm trên đó, mod này có thể rút ra hoặc căm vào dễ dàng, rất tiện lợi để thay thế khi hỏng mà không ảnh hưởng đến đấu nối.

Với công nghệ VG, module này thuộc Type bảo vệ loại 2+3, vừa cắt được các xung cảm ứng 8/20us (50kA) vừa có tác dụng với sóng kết hợp (8/20+1,5/50us). Chức năng này là một lợi điểm rất lớn trong việc bảo vệ cho các thiết bị điện tử nhạy cảm.

Các phiên bản của dòng sản phẩm DAC50VG-275

DAC50VG-10-275 : Bảo vệ 1 cực 50kA/P.
DAC50VG-20-275 : Bảo vệ 2 cực; 50kA/P, 100kA/total, bảo vệ (L/N-G).
DAC50VG-30-275 : Bảo vệ 3 cực; 50kA/P, 150kA/total, bảo vệ (L/N-G).
DAC50VG-31-275 : Bảo vệ 4 cực 50kA/P, 50kA/total, bảo vệ (L-N, N-G).
DAC50VG-40-275 : Bảo vệ 4 cực 50kA/P, 200kA/total, bảo vệ (L/N-G).

Báo hiệu tình trạng hoạt động của thiết bị thông qua cửa sổ chỉ thị màu trên mod, nếu màu đỏ là hư hỏng cần thay thế.

Ngoài ra, tính năng báo hiệu từ xa thông qua tiếp điểm cũng được trang bị cho các phiên bản có ký tự “S” trên model (như DAC50VGS-10-275 , DAC50VGS-20-275, DAC50VGS-31-275, DAC50VGS-40-275 )

Để nhận hỗ trợ thêm về thông tin sản phẩm chống sét, giải pháp chống sét, giá và bảo hành .. vui lòng liên hệ với Công ty chống sét TAEC

Thông số kỹ thuật

Thông số kỹ thuật
Download tài liệu

Model sản phẩm	DAC50VG-10-275
Type của thiết bị (theo IEC 61643-11)	Type 2+3
Cực được bảo vệ (Pole)	1P (L hoặc N)
Hệ thống điện	230/400 Vac
Điện áp định mức - (Un)	230 Vac
Điện áp hoạt động tối đa AC (L-N) - (Uc)	275 Vac
Quá áp tạm thời đặc tính 5 giây-chịu được - (UT)	335 Vac
Quá áp tạm thời đặc tính 120 mn-ngắt kết nối - (UT)	440 Vac
Dòng rò nối đất - (Ipe)	không
Dòng phóng theo - (If)	không
Khả năng cắt dòng xung định mức - Thử nghiệm 15 lần xung 8/20 μs - (In)	20 kA
Khả năng cắt dòng xung tối đa - Chịu được tối đa xung 8/20 μs - (Imax)	50 kA
Chịu được sóng kết hợp IEC 61643-11 - Thử nghiệm Class III: 1.2/50μs - 8/20μs - (Uoc)	6 kV
Cấp bảo vệ Up xung (8/20μs) - (Up)	1.5 kV
Điện áp sót 5 kA xung (8/20μs) - (Up-5kA)	0.7 kV
Dòng ngắn mạch (Isccr)	50 kA
Công nghệ	VG (MOV+GSG)
Thành phần	Đế và MDAC50VG-275
Kết nối đến mạng điện	siết ốc : 2.5-25 mm²
Hình dạng	module kiểu ghim - rút
Kiểu lắp đặt	Lắp trên ray 35 mm (EN60715)
Chất liệu vỏ thiết bị	Thermoplastic UL94-V0
Nhiệt độ hoạt động	-40 / +85 °C
Chế độ an toàn	Ngắt kết nối nguồn điện AC
Báo hiệu tình trang hoạt động	chỉ thị màu (Xanh - Tốt, Đỏ - hỏng)
Tiếp điểm kết nối báo hiệu từ xa	Chỉ có với DAC50VGS-10-275
Dây nối tín hiệu từ xa	Tối đa 1.5 mm²
Điện áp/ Dòng tối đa cho tín hiệu hoạt động từ xa	250 V / 0.5A (AC) / 30 V / 3A (DC)
Kích thước
Ngắt nhiệt	bên trong
Báo lỗi tiếp đất	Kiểu "S" hoặc delayed
Cầu chì kết hợp	Loại gG - 50 A nhỏ nhất. - 125 A lớn nhất
Tuân thủ tiêu chuẩn	IEC 61643-11 / EN 61643-11 / UL1449 4ed.
Chứng nhận	EAC, KEMA
