Giá tham khảo :
Liên hệ
  • Series
    MDS
  • Model
    MDS300S-240Y
  • Thương hiệu / Xuất xứ
    CITEL / USA
  • Tủ chống sét 3 pha tiêu chuẩn UL Type 1
  • Mạng điện 3 pha Un 240/415V (3L+N), Uc 275V, TOV 335V
  • Dòng cắt sét trực tiếp (10/350µs) Iimp  22kA
  • Dòng cắt sét lan truyền (8/20µs) In(UL) 20kA, Imax 300kA/total
  • Kiểu bảo vệ đa hướng L-N, L-L, L-G, N-G
  • Kết nối song song, không phụ thuộc dòng tải
  • Mạch hiệu chỉnh sóng sine
  • Chịu ngắn mạch 200kA, không dòng phóng theo
  • Cấp điện áp bảo vệ VPR 1,2kV, Up 1,3kV
  • Bên trong gồm các module chống sét phối hợp, dễ thay thế
  • Cầu chì ống bảo vệ ngắn mạch bên trong
  • Báo hiệu (bằng đèn, âm báo, tiếp điểm kết nối ra ngoài) theo % chức năng còn lại hoặc lỗi thiết bị và hệ thống điện
  • Tủ chuẩn NEMA 4, IP56
  • Đáp ứng IEC61643-1, EN/NF-EN61643-11, UL1449, CSA, RoHS

Tủ chống sét 3 pha tiêu chuẩn UL 300kA

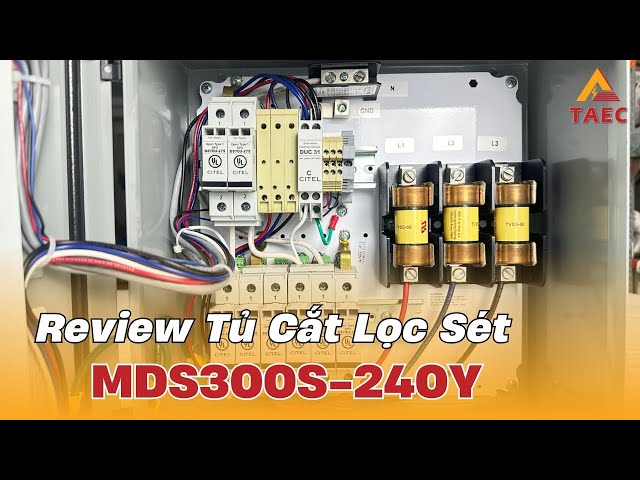

MDS300S-240Yphiên bản tiêu chuẩn của dòng sản phẩm MDS300 từ CITEL USA, đây là dòng tủ chống sét nguồn AC bảo vệ cho mạch điện xoay chiều hiệu suất cao đáp ứng Type 1 tiêu chuẩn UL 1449 và mạch hiệu chỉnh sóng sine theo UL 1283 của Mỹ.

Tủ chống sét 3 pha tiêu chuẩn UL MDS300S-240Y khác so với bản nâng cao MDS300E-240Y là không được trang bị bộ ngắt mạch bên ngoài và thiết bị đếm sét tích hợp, chúng được thiết kế lắp đặt đầu nguồn của hệ thống điện hạ áp 3 pha ở trạm biến áp, tủ phân phối cấp nguồn chính cho các thiết bị điện và điện tử trong một khu vực rộng lớn có yêu cầu cao về chống sét và lọc các xung nhiễu điện từ trên các mạch điện.



Ký hiệu model MDS300S-240Y

  • "300": Dòng cắt sét tối đa 300kA
  • "S" phiên bản tiêu chuẩn: Cầu chì dự phòng bên trong, LED mỗi pha, cảnh báo từ xa (model MDS300S-240Y))
  • "E" phiên bản năng cao: Cầu chì dự phòng bên trong, bộ ngắt mạch bên ngoài, báo động bằng âm thanh, tích hợp bộ đếm sét (model MDS300E-240Y).
  • "yyy": Mức điện áp
  • "z": kiểu mạng điện

MDS300S-240Y có khả năng triệt tiêu các xung sét lan truyền (8/20µs) đến 300kA mỗi tủ và 22kA với xung sét trực tiếp 10/350µs, có thể lắp đặt và hoạt động trong điều kiện có kim thu sét chủ động bảo vệ bên trên. Cũng như các tủ cắt lọc sét AC song song khác, chúng không phụ thuộc vào dòng tải tiêu thụ nên dễ duy trì bảo dưỡng mà không ảnh hưởng việc cấp nguồn trực tiếp trong quá trình hoạt động.

Tủ chống sét 3 pha 3 pha MDS300S-240Y đạt tiêu chuẩn UL với kết quả cao nhất trong các bài kiểm tra về dòng phóng điện định mức (In-Nominal Discharge Current) và dòng phóng cao (SCCR - High Current) nhưng vẫn cho ra mức điện áp bảo vệ còn lại thấp (VPR-Voltage Protection Rating).

Ngoài tính năng mạnh mẽ của nó, MDS300S-240Y còn có một hệ thống chẩn đoán thông minh gồm đèn LED đa giai đoạn - cho biết hiệu suất và mức độ bảo vệ còn lại một cách chính xác trên mỗi pha theo màu sắc của đèn, khi phát hiện hệ thống điện bị lỗi hoặc chúng đang hư hỏng thì sẽ phát ra âm cảnh báo, đồng thời truyền tín hiệu điện kết nối với đèn hoặc chuông lắp nơi khác để báo động.



Lắp đặt tủ chống sét 3 pha chuẩn UL MDS300 cho tủ điện phân phối tòa nhà văn phòng

Lắp đặt tủ chống sét 3 pha chuẩn UL MDS300S-240Y cho tủ điện phân phối tòa nhà văn phòng

Với các khu vực gần trạm biến áp và đường dây điện cao thế đi qua, hoặc ở các khu vực có nhiều nhà máy lớn phát sinh nhiều sóng điện từ dễ gây ra các tầng số nhiễu loạn trên đường truyền tải, tủ chống sét 3 pha chuẩn UL này có khả năng hiệu chỉnh sóng sine nên rất thích hợp để bảo vệ ngay lối vào của hệ thống.

Do có nhiều tính năng đặc biệt như khả năng cắt sét mạnh mẽ, mạch hiệu chỉnh sóng sine, đếm sét tích hợp, đèn và âm thanh báo hiệu tình trạng hoạt động, đáp ứng tiêu chuẩn UL của USA ... nên MDS300S-240Y rất thích hợp để lắp đặt bảo vệ đầu nguồn hệ thống điện 3 pha của tòa nhà văn phòng, trung tâm thiết bị điện tử một cách an toàn và hiệu quả.

Model sản phẩm MDS300S-240Y
Type của thiết bị chống sét AC (theo UL)   UL1449 TYPE 1/2 LISTED
Hệ thống điện (AC)  240/415Vac
Điện áp hoạt động tối đa (L-G) 275 V
Chịu được quá áp tạm thời (Ut) 335 Vac
Dòng cắt sét định mức (15 lần xung  8/20μs) (In) 20 kA
Dòng cắt sét tối đa (Total) Imax 300 kA
Dòng cắt sét trực tiếp (1 lần xung  10/350μs) limp 22 kA
Dòng cắt sét tối đa (mỗi pha) 150 kA
Cấp điện áp bảo vệ theo UL (VPR) 1200 V
Cấp bảo vệ tại In (Up) 1300 V
Cấp bảo vệ dòng ngắn mạch theo UL (SCCR) 200 kA
Dòng phóng theo (If) không
Mạch hiệu chỉnh sóng sine
Ngắt kết nối nhiệt bên trong
Cầu chì tối đa khuyến nghị 200A, Class J (phiên bản cơ bản)
Bộ đóng mở điện bên ngoài không
Tích hợp đếm sét LCD không
Kích thước xem sơ đồ
Kết nối siết ốc
Tiếp điểm chỉ báo tín hiệu từ xa max 250Vac, 2A
Lắp đặt trên tường
Nhiệt độ hoạt động -40°C đến +85°C (-40°F đến +185°F)
Vỏ thiết bị kim loại
Chuẩn vỏ tủ / môi trường sử dụng NEMA 4, ngoài trời
Cấp bảo vệ chống thâm nhập IP56
Khối lượng 25lbs
Các tiêu chuẩn đáp ứng
IEC 61643-1 - Quốc tế Class I & II
EN 61643-11 - Châu âu Class I & II
NF EN 61643-11 - Pháp Class I & II
UL1449 4th Edition - Mỹ Type 1
UL1449 4th Edition - CANADA Type 2
CSA C22.2 No. 8-M1986 Class 9091 32, Class 9091 92
RoHS Directive 2002/95/EC
