Thiết bị chống sét MJ8-POE-C6A tốc độ 10Gb

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

Thiết bị chống sét MJ8-POE-C6A tốc độ 10Gb

Name: Thiết bị chống sét MJ8-POE-C6A tốc độ 10Gb
Brand: CITEL
SKU: MJ8-POE-C6A
Availability: InStock
Rating: 5 (1 reviews)

Series

MJ8
Model

MJ8-POE-C6A
Thương hiệu / Xuất xứ

CITEL / FRANCE

Chống sét lan truyền đường mạng Ethernet PoE
Bảo vệ 4 đôi dây + shield cáp UTP
Đáp ứng tốc độ truyền dữ liệu 10Gb/s
Điện áp định mức Un 48Vdc, tối đa Uc 60Vdc
Mức điện áp đầu ra tối đa Up 70V
Công nghệ GDT, Clamping diode
Đáp ứng tần số lớn nhất >500 MHz
Mức suy hao < 1dB, dòng tải IL 2A
Dòng cắt xung lan truyền (8/20µs) In 0,5kA (L-L), 2kA (L-G)
Dòng cắt xung trực tiếp (10/350µs) Iimp 0,5kA
Gắn tường hoặc din-ray, kết nối RJ45 In/Out
Đáp ứng IEC 61643-21, EN 61643-21, UL497 B, IEEE 802-3af/3at/3bt. Chứng nhận UL Listed

MJ8-POE-C6A

Bảo vệ an toàn cho 1 đường Ethernet PoE tốc độ 10Gb

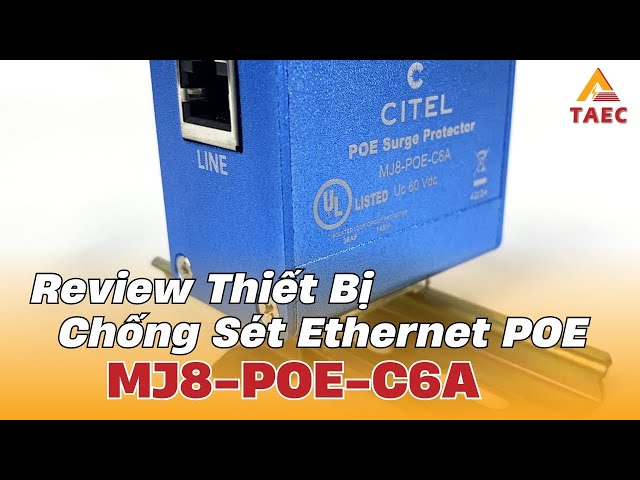

MJ8-POE-C6A là bộ chống sét PoE đường dữ liệu tốc độ cao đến 10Gb của hãng CITEL Pháp, được thiết kế để bảo vệ cho các thiết bị điện tử vừa truyền dữ liệu vừa cấp nguồn 48V khỏi bị hỏng do tác động của quá áp hay sét đánh lan truyền gây ra.

Các thiết bị chống sét đường dữ liệu 1 port MJ8 này được thiết kế với 2 cấp bảo vệ ở bên trong, tầng sơ cấp dùng ống phóng điện khí 3 cực GDT, tầng thứ cấp bằng mạch diode điện dung thấp, đáp ứng tần số tín hiệu trên 500 MHz, suy hao tín hiệu cực thấp (dưới 1dB), triệt tiêu dòng xung lan truyền (8/20μs) đến 2000A giữa mỗi dây với đất, đặc biệt chịu được dạng xung trực tiếp (10/350μs) đến 500A.

MJ8-POE-C6A bảo vệ chống sét cho cả 4 đôi dây đường Ethernet, điện áp định mức trên mỗi đôi dây Un 48VDC, điện áp bảo vệ ở dòng xung 2000A là Up chỉ 70V, đảm bảo an toàn cao nhất cho các thiết bị điện tử ngay phía sau nó mà không ảnh hưởng đến chất lượng đường truyền.

Bộ chống sét PoE MJ8-POE-C6A thường được sử dụng trong các hệ thống chống sét lan truyền bảo vệ cho camera an ninh, camera giao thông, hội họp trực tuyến, thu phát wifi và rất nhiều ứng dụng khác trong đời sống.

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model	MJ8-POE-C6A
Ứng dụng bảo vệ đường tín hiệu	Ethernet 10 Gigabit - Cat 6A
Tốc độ truyền dữ liệu tối đa	10 Gbps
Cấu hình bảo vệ	4 đôi dây + shielded
Sơ đồ chân giao tiếp (RJ45)	(1-2)(3-6)(4-5)(7-8)
Điện áp hoạt động định mức (Un)	48 Vdc
Điện áp hoạt động tối đa DC (Uc)	60 Vdc
Dòng tải tối đa (IL)	2000 mA
Đáp ứng tần số tối đa (fmax)	lớn hơn 500 MHz
Mức suy hao tín hiệu	< 1dB
Dòng cắt định mức Line/Ground (thử 10 xung 8/20μs) (In L/PE)	2000 A
Dòng cắt danh định Line/Line (thử 10 xung 8/20μs) (In L/L)	500 A
Dòng cắt trực tiếp (thử 2 lần xung 10/350μs) (limp)	500 A
Cấp bảo vệ - Thử nghiệm theo category C3 (IEC61643-21) - Line/Line (Up)	70 V
Phần tử bảo vệ bên trong	GDT+clamping diode

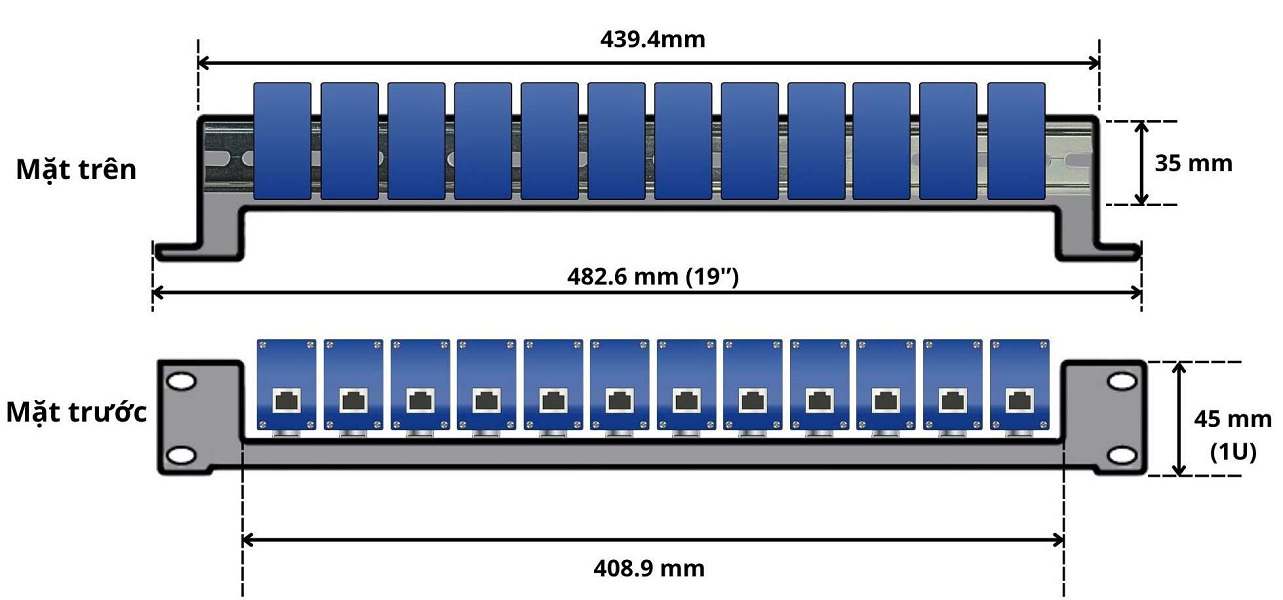

Kích thước	xem sơ đồ
Quy cách	Hộp kim loại với kết nối in/ out
Kiểu két nối	RJ45 shielded đầu cái vào/ra
Chỉ báo ngắt kết nối	đường truyền bị gián đoạn
Lắp đặt	mặt phẳng kim loại, DIN Rail, bắt vít
Nhiệt độ hoạt động	-40/+85°C
Cấp bảo vệ chống thấm	IP20
Chất liệu vỏ	Aluminium
Tuân thủ các tiêu chuẩn	IEC 61643-21 / EN61643-21 / UL497B IEEE 802-3af/3at/3bt

MJ8-POE-C6A được đấu nối tiếp trên đường dây tín hiệu. Cổng đấu nối vào (Line) / ra (Equip) trên thiết bị là cổng kết nối jack cắm RJ45.
MJ8-POE-C6A phải lắp đặt sao cho chiều dài đường dây từ ngõ ra (Equip) của MJ8-POE-A đến thiết bị cần bảo vệ là ngắn nhất có thể.
Dây nối đất từ MJ8-POE-C6A đấu nối đến dây nối đất chính của hệ thống phải càng ngắn càng tốt, tối ưu nhất là ≤ 0,5 m.
