MJ8-170V Chống sét đường TEL, ADSL, VDSL (4 pair, RJ45, 30Mb, 2kA)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

MJ8-170V Chống sét đường TEL, ADSL, VDSL (4 pair, RJ45, 30Mb, 2kA)

Name: MJ8-170V Chống sét đường TEL, ADSL, VDSL (4 pair, RJ45, 30Mb, 2kA)
Brand: CITEL
SKU: MJ8-170V
Availability: InStock
Rating: 5 (1 reviews)

Series

MJ8
Model

MJ8-170V
Thương hiệu / Xuất xứ

CITEL / FRANCE

Chống sét cho đường điện thoại, RTC, ADSL2, VDSL2
Công nghệ GDT + Clamping diode
Cấu hình bảo vệ: 1- 4 đôi dây + shielded
Kiểu kết nối: RJ45 (In/Out)
Điện áp định mức Un 150Vdc, tối đa Uc 170Vdc
Điện áp bảo vệ Up 220V (Line-Line)
Dòng tải IL: 1000 mA
Tốc độ truyền dữ liệu tối đa: 30 Mbps
Đáp ứng tần số tối đa: lớn hơn 10 MHz
Mức suy hao tín hiệu: nhỏ hơn 1 dB
Dòng cắt xung lan truyền (8/20µs) In 0,5kA (L-L), 2kA (L-G)
Dòng cắt xung trực tiếp (10/350 µs) Iimp 0,5kA
Cấp bảo vệ IP20 lắp trong nhà
Đáp ứng tiêu chuẩn: IEC 61643-21 / EN 61643-21 / UL497A

MJ8-170V

Bảo vệ An toàn cho Thiết bị Viễn Thông PSTN/ADSL

MJ8-170V là một trong những bộ chống sét cho viễn thông, bảo vệ cho các thiết bị đầu cuối sử dụng đường truyền tín hiệu ADSL2, VDSL2 và đặc biệt là RTC (Real Time Communications) - dùng cho các ứng dụng trực tuyến theo thời gian thực như Internet, đường dây điện thoại cố định, điện thoại, tin nhắn, trò chuyện chuyển tiếp Internet, hội nghị truyền hình, hội nghị truyền hình và hiện diện từ xa bằng robot.

MJ8-170V và DLA-170 được sử dụng để chống sét cho đường PSTN hoặc ADSL, đáp ứng tốc độ cao đến 30Mb/s trên đường dây điện thoại từ 1 đến 4 cặp (pair)

Thiết bị chống sét đường dữ liệu MJ8-170V được Citel thiết kế nhỏ gọn, chắc chắn với vỏ kim loại, có thể dễ dàng gắn trên din-ray để lắp gọn trong hộp tủ bảo vệ cùng với các thiết bị khác.

Khả năng cắt sét cao Imax 2000A (xung 8/20 µs) và Iimp 0,5kA (xung 10/350 µs), dòng tải 1000 mA, điện áp dư rất thấp, đáp ứng tần số trên 10MHz với độ suy hao tín hiệu dưới 1dB, khả năng truyền dữ liệu đến 30Mb/s. Bảo vệ an toàn cho các thiết bị mạng trước sự tác động của dòng xung lan truyền trên đường dây.

Sơ đồ đấu nối MJ8-170V bảo vệ cho các thiết bị viễn thông

Sơ đồ đấu nối MJ8-170V bảo vệ ngay lối vào

Thông số kỹ thuật

Thông số kỹ thuật
Download tài liệu

Model	MJ8-170V
Ứng dụng bảo vệ đường tín hiệu	TEL, RTC, ADSL2, VDSL2 - 4 pairs
Điện áp hoạt động định mức (Un)	150 Vdc
Điện áp hoạt động tối đa DC (Uc)	170 Vdc
Đáp ứng tần số tối đa (fmax)	> 10 MHz
Tốc độ truyền dữ liệu tối đa	30 Mb/giây
Mức suy hao tín hiệu	< 1dB
Dòng tải tối đa (IL)	1000 mA
Cấp bảo vệ - Thử nghiệm theo category C3 (IEC61643-21) - Line/Line (Up)	220 V
Dòng cắt trực tiếp (thử 2 lần xung 10/350μs) (limp)	500 A
Dòng cắt định mức Line/Line (C2 Category) (In L/L)	500 A
Dòng cắt định mức Line/Ground (thử 10 xung 8/20μs) (In L/PE)	2000 A
Phần tử bảo vệ bên trong	GDT + clamping diode
Cấu hình bảo vệ	4 đôi dây + shielded
Kiểu két nối	Kết nối RJ45 đầu cái vào/ra
Hình dạng	RJ45

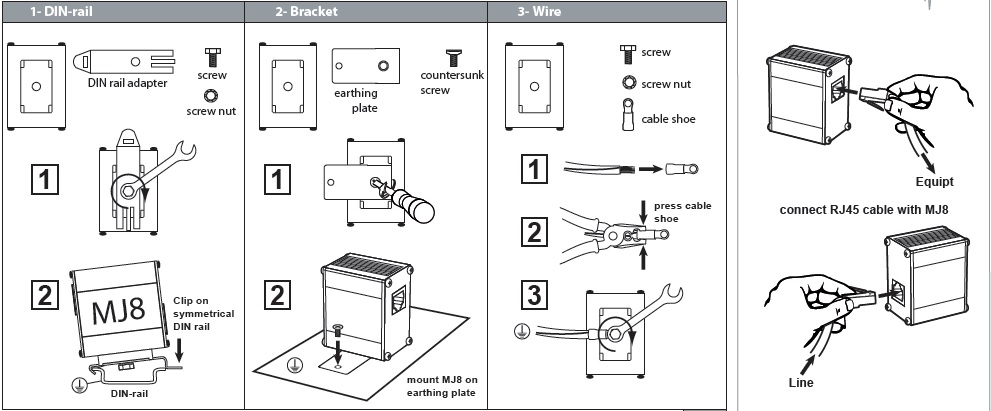

Lắp đặt	mặt phẳng kim loại, DIN Rail, bắt vít
Chất liệu vỏ	Nhôm
Nhiệt độ hoạt động	-40/+85°C
Cấp bảo vệ chống thấm	IP20
Tình trang lỗi	Ngắn mạch và đường truyền bị gián đoạn
Sơ đồ chân giao tiếp	8 dây (1-2) (3-6) (4-5) (7-8)
Kích thước	55 x 44 x 34 mm
Khối lượng	0.112 kg
Tuân thủ các tiêu chuẩn	IEC 61643-21 / EN 61643-21 / UL497A
