DAC1-13VG-20-275 Thiết bị cắt sét 1 pha 50kA Type 1+2+3

Hướng dẫn lắp đặt và sử dụng DAC1-13VG-20

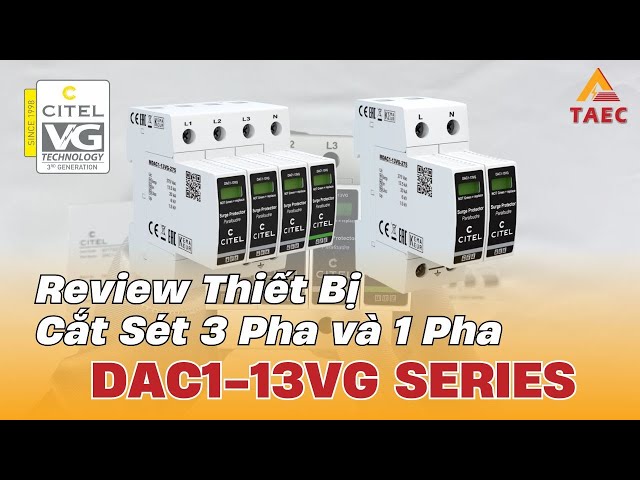

DAC1-13VG-20-275 là thiết bị chống sét lan truyền một pha 230V Type 1+2+3 công nghệ VG (Varistor + Ống phóng điện khí GSG) hiệu suất cao của Citel.

1. Vị trí lắp đặt

Thiết bị cần được lắp trong tủ điện, trước khi cấp cho tải.

• Lắp đặt trong nhà hoặc trong tủ kín nước, nhiệt độ hoạt động: -40°C đến +85°C.
• Độ ẩm cho phép: 5% – 95%.
• Dây nối đất (PE) phải ngắn nhất có thể, tổng chiều dài dây (pha + N + PE) ≤ 50 cm để giảm điện áp dư.

2. Đấu nối điện

2.1. Sơ đồ đấu nối

• L1, L2, L3: Ba dây pha.
• N: Dây trung tính.
• PE: Dây tiếp địa.

2.2. Yêu cầu dây dẫn

• Dây pha/N: 2,5 – 25 mm² (tối đa 35 mm² dây cứng).
• Dây PE: ≥ 6 mm².
• Siết vít: 2,0 – 2,5 Nm.
• Thiết bị gắn trên thanh DIN 35 mm.

2.3. Cầu chì bảo vệ

• Phải lắp cầu chì loại gG cho nhánh SPD.
• Dòng định mức: 125 A – 315 A tùy hệ thống.
• Nếu dùng CB, chọn loại Type S (trễ) để tránh ngắt nhầm.

3. Tín hiệu cảnh báo từ xa

Với phiên bản DAC1-13VGS có tiếp điểm khô để giám sát trạng thái SPD từ xa:

• 11–12 đóng = SPD hoạt động bình thường.
• 11–14 đóng = SPD bị hỏng hoặc tháo ra.
• Điện áp/Dòng tối đa: 250 V / 0,5 A AC hoặc 30 V / 3 A DC.

4. Kiểm tra & bảo trì

• Quan sát cửa sổ chỉ thị màu:
  • Xanh = Hoạt động bình thường.
  • Đỏ = SPD hỏng, cần thay thế module.
• Module thay thế: MDAC1-13VG-275 cho cực L hoặc MDAC1-50G-xxx cho cực N.
• Thay thế dễ dàng bằng cách rút module cũ và cắm module mới.

5. An toàn lắp đặt

• Chỉ thợ điện có chuyên môn mới được lắp đặt.
• Tuân thủ quy định đấu nối điện quốc gia.
• Không sử dụng ngoài phạm vi thiết kế (chỉ dùng chống sét lan truyền AC hạ thế).
• Khi chỉ thị chuyển sang màu đỏ, cần ngắt điện và thay thế ngay lập tức.

Xem thêm tài liệu hướng dẫn của nhà sản xuất
