Thiết bị chống sét ISDN B480-48D3 (4 pair, 48V, 2.5kA+20kA)

Name: Thiết bị chống sét ISDN B480-48D3 (4 pair, 48V, 2.5kA+20kA)
Brand: CITEL
SKU: B480-48D3
Availability: InStock
Rating: 5 (1 reviews)

Series

B480
Model

B480-48D3
Thương hiệu / Xuất xứ

CITEL / FRANCE

Bảo vệ cho 4 đôi dây tín hiệu 48V, ISDN
Điện áp định mức Un 48V, tối đa Uc 53V
Mức bảo vệ Up 70V
Công nghệ GDT 3 cực, Clamping diode
Đáp ứng tần số lớn nhất > 3MHz, suy hao < 1dB, dòng tải IL 300mA
Dòng cắt xung lan truyền (8/20µs): In 5kA, Imax 20kA
Dòng cắt xung trực tiếp 10/350µs Iimp 2,5kA
Trở kháng < 4,7Ohm, IP20.
Lắp trên tường, kết nối in/out đường dây tín hiệu
Đáp ứng IEC 61643-21, EN 61643-21, UL497A
Chứng nhận UL Listed

Bảo vệ thiết bị đầu cuối cho 4 đường tín hiệu ISDN-48V

Thiết bị chống sét đường tín hiệu viễn thông ISDN (TBCS) B480-48D3 thuộc dòng sản phẩm chống sét cho viễn thông CITEL B480 được thiết kế để bảo vệ cho các thiết bị đầu cuối kết nối với 4 đường truyền tín hiệu viễn thông 48V hoặc đường ISDN. TBCS không chỉ triệt tiêu các dòng xung cảm ứng lan truyền dạng 8/20µs đến 20kA mà còn có khả năng triệt tiêu các dạng sóng phát sinh từ những xung trực tiếp đánh vào đường dây với dạng sóng 10/350µs, khả năng cắt dòng xung dạng này đến 5kA.

TBCS ISDN B480-48D3 với các phần tử triệt xung điện áp tầng bảo vệ sơ cấp là GDT, thứ cấp là diode ghim, bảo vệ đến 3 tầng nhằm tăng khả năng chịu dòng xung mà điện áp dư còn lại đủ thấp để bảo đảm an toàn cho các board mạch điện tử của thiết bị viễn thông.

Bo mạch chống sét của B480-48D3 có thể tháo ra để bảo trì dễ dàng, thuận lợi (bo mạch của B480-48D3 gọi là S480-48D3)

Sản phẩm dạng khối được thiết kế lắp trên tường và đấu nối kiểu siết ốc.

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model	B480-48D3
Ứng dụng bảo vệ	ISDN-T0, đường tín hiệu 48V
Số đường được bảo vệ	4 pair
Điện áp họat động định mức - Un	48 Vdc
Điện áp hoạt động tối đa DC - Uc	53 Vdc
Dòng tải tối đa (IL)	300 mA
Đáp ứng tần số tối đa -fmax	> 3 MHz
Độ suy hao tín hiệu	< 1 dB
Dòng cắt xung lan truyền 8/20μs định mức - In	5 kA
Dòng cắt xung lan truyền 8/20μs tối đa - Imax total	20 kA
Dòng cắt xung trực tiếp 10/350μs - limp	2.5 kA
Điện cảm đường dây	không
Kiểu bảo vệ	đồng hướng / lệch hướng
Cấp bảo vệ - Thử nghiệm theo category C3 (IEC61643-21) - Line/Line (Up)	70 V
Điện dung tối đa (C)	< 150 pF
Phần tử bảo vệ bên trong	GDT + clamping diode
Kiểu kết nối	Xiếc ốc 0.4-1.5 mm²
Lắp đặt	Lắp trên tường
Chất liệu vỏ	Thermoplastic UL94 V-0
Cấp bảo vệ chống thấm	IP20
Tình trạng lỗi	Ngắn mạch và đường truyền bị gián đoạn
Mod thay thế	S480-48D3
Ngắt kết nối báo hiệu từ xa	không có
Tuân thủ các tiêu chuẩn	IEC 61643-21 / EN 61643-21 / UL497A
Chứng nhận	UL listed

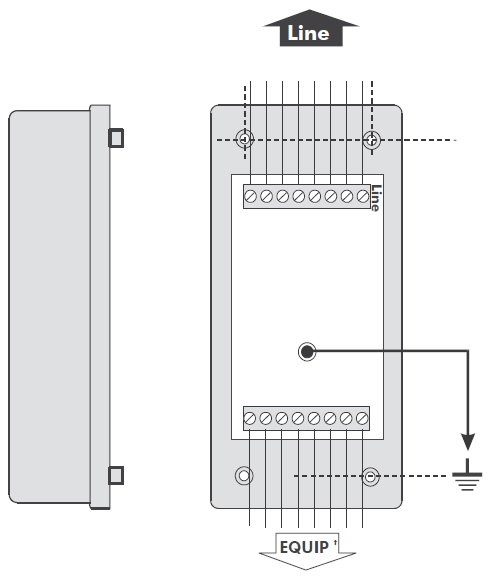

B480-48D3 được đấu nối tiếp trên 4 đường tín hiệu ISDN-48V. Cổng đấu nối vào (Line) / ra (Equip) trên thiết bị đấu nối kiểu xiếc ốc
B480-48D3 phải lắp đặt sao cho chiều dài đường dây từ ngõ ra (Equip) của B480-T đến thiết bị cần bảo vệ là ngắn nhất có thể.
Dây nối đất B480-48D3 trên bo mạch đấu nối đến dây nối đất chính của hệ thống phải càng ngắn càng tốt, tối ưu nhất là ≤ 0,5 m.
