    PDS152G-40
  • Model
    PDS152G-40-32A
  • Thương hiệu / Xuất xứ
    TACpro / VN + France
  • Cắt lọc sét lan truyền nguồn AC 1 pha 32A Type 1+2
  • Điện áp Un 230V, Uc 280V, TOV 440V, Up 1,3kV
  • Chống sét sơ cấp (L-N) 15kA (10/350µs), 140kA (8/20µs)
  • Chống sét thứ cấp (L-G) 40kA (8/20µs)
  • Cắt sét N-G: 50kA (10/350µs), 150kA (8/20µs)
  • Mạch lọc phối hợp cuộn cảm L (15μH) và tụ điện C (400nF)
  • Bảo vệ đa hướng L-N, L-G, N-G
  • Cảnh báo: chỉ thị trên module và điểm kết nối ra ngoài
  • Đấu nối tiếp với mạng điện, tải tối đa 32A
  • Module chống sét: DS150E, DS100EG, DS41, DSH35, DUC (Citel/Pháp)
  • Tủ PVC & MCB 2P63 (Schneider)

PDS152G-40-32A

Tủ cắt lọc sét 1 pha cho Camera & Máy tính



Tủ cắt lọc sét 1 pha PDS152G-40-32A là phiên bản 32A trong dòng sản phẩm PDS152G-40-xx thương hiệu TACpro của ThyAn - đây là các bộ chống sét lan truyền cho nguồn điện xoay chiều Type 1+2 với tính năng "bảo vệ kép" trong một thiết bị, chúng được kết hợp từ các thành phần bảo vệ sơ cấp type 1, bảo vệ thứ cấp type 2 và mạch lọc nhiễu phối hợp bằng cuộn cảm và tụ điện chuyên dụng.

Theo tiêu chuẩn về chống sét, để đảm bảo hiệu suất về khả năng thoát sét an toàn giữa các tầng bảo vệ khác nhau thì chúng cần có độ dài dây dẫn tối thiểu trên 30m, nếu không thì các thành phần có khả năng cắt sét mạnh phía trước sẽ trở thành vô tác dụng, trong khi các tầng nhỏ hơn phía sau sẽ quá tải. Trong trường hợp này chúng cần các thành phần kết nối trung gian là các cuộn dây với độ tự cảm phù hợp và an toàn.

Cũng như PDS152G-40-63A, tủ cắt lọc sét 1 pha PDS152G-40-32A đã đáp ứng các yêu cầu trên, không chỉ có khả năng triệt tiêu các xung sét lan truyền rất lớn (đến 140kA) mà chúng còn có tác dụng với các xung 10/350µs với khả năng 12,5kA do sét đánh trực tiếp gây ra từ các kim thu lôi, từ các hiệu ứng do sét đánh trực tiếp gây ra (xem Video mô tả tác động của sét đánh).

PDS152G-40-32A thích hợp để chống sét bảo vệ cho các thiết bị điện đầu cuối trong phòng máy điện tử, văn phòng làm việc nhỏ, phòng sever, nhà ở dân dụng ... những nơi cần có yêu cầu bảo vệ cao nhưng không đủ không gian để lắp đặt phối hợp giữa các tầng bảo vệ khác nhau.

Các tủ cắt lọc sét 1 pha PDS152G-40 được tạo thành từ các thiết bị cắt sét AC type 1, thiết bị cắt sét AC type 2 theo tiêu chuẩn IEC 61643 và bộ lọc phối hợp của CITEL Pháp, dạng gắn trên dinray, đã được kết nối hoàn chỉnh trong vỏ tủ thiết bị cao cấp nên chúng không chỉ đảm bảo an toàn về điện mà còn đáp ứng yêu cầu thẩm mỹ phù hợp với các khu văn phòng làm việc hoặc nhà ở dân dụng.



Các module chống sét nhập khẩu từ CITEL Pháp

  • Module cắt sét AC DS150E: 1P (L/N) Type 1+2, dòng cắt 15kA (10/350µs), 140kA (8/20µs)
  • Module cắt sét trung tính DS100EG: N type 1, dòng cắt 150kA (8/20µs), 50kA (10/350µs)
  • Module cắt sét AC DS40: 1P (L/N) Type 2, dòng cắt 40kA (8/20µs)
  • Module cuộn cảm phối hợp DSH 35: 1P(L/N), 500V, 35A, 15μH
  • Module tụ lọc nhiễu DUC: 1P (L/N), 300V, 400nF

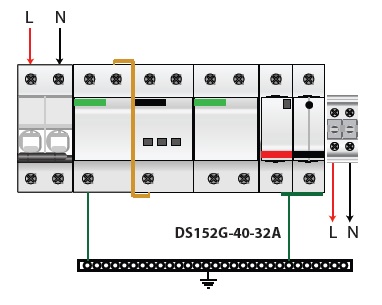

Sơ đồ đấu nối tủ cắt lọc sét 1 pha



Model sản phẩm PDS152G-40-32A
Nhãn hiệu TACpro
Xuất xứ Việt Nam + Pháp
Ứng dụng Cắt lọc sét lan truyền nguồn AC
Type chống sét - IEC 61643 Type 1+2
Hệ thống điện 1 pha 220Vac (L+N)
Mạng điện AC TN
Điện áp định mức L-N (Un) 230 Vac
Điện áp hoạt động tối đa L-N (Uc) 280 Vac
Quá áp tạm thời đặc tính 120 mn (UT) 440 Vac
Dòng tải tiêu thụ tối đa (IL) 32 A
Dòng liên tục ở Uc (Ic) < 2 mA
Dòng phóng theo (If) không
Khả năng cắt sét định mức (15 xung 8/20µs) (ln) Sơ cấp: 70 kA / Thứ cấp: 20 kA
Khả năng cắt sét tối đa /cực (8/20µs) (lmax) Sơ cấp: 140 kA / Thứ cấp: 40 kA
Khả năng cắt sét trực tiếp /cực (10/350µs) (limp) 15 kA (L-N), 50kA (N-G)
Kiểu kết nối và chống sét Đa hướng L-N, N-G và L-G
Cấp bảo vệ Up (In) 1,3 kV
Công nghệ chống sét Công nghệ (MOV + GDT) + mạch lọc nhiễu L-C
Bảo vệ ngắn mạch /mức Có / 6 kA
Báo hiệu tình trạng hoạt động Có (chỉ thị màu)
Kết nối đến mạng điện Nối tiếp
Nhiệt độ hoạt động -25 đến +60 °C
Module chống sét / Nhãn hiệu / Xuất xứ DS150E + DS100EG + DS40 + DSH35 + DUC / CITEL - Pháp
Thiết bị an toàn điện / Hiệu / Xuất xứ  MCB 2P-32A/ Schneider/ Pháp
Tủ / Chất liệu / Hiệu / Xuất xứ MiniPragma / Technoplastic / Schneider/ Pháp
Cấp bảo vệ / Kháng cháy IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu) 268 x 228 x 101.5 mm
Tiêu chuẩn chống sét đáp ứng IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC

Tủ cắt lọc sét 1 pha PDS152G-40-32A (32A, Type 1+2+3, 15kA+140kA) được thiết kế lắp đặt hoàn chỉnh trong tủ nhựa cao cấp, đấu nối tiếp với hệ thống điện tải tối đa 32A, thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.

Luôn đóng MCB để kết nối nguồn điện khi sử dụng. Nếu chỉ báo đỏ trên module là thiết bị đã hỏng, cần thay thế và tắt MCB
Thiết bị phải được nối đất an toàn dưới 8Ω
