SDS254G-53VG-63A Tủ cắt lọc 3 pha 63A (Type 1+2+3, 140kA - 50kA)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

SDS254G-53VG-63A Tủ cắt lọc 3 pha 63A (Type 1+2+3, 140kA - 50kA)

Name: SDS254G-53VG-63A Tủ cắt lọc 3 pha 63A (Type 1+2+3, 140kA - 50kA)
Brand: TACpro
SKU: SDS254G-53VG-63A
Availability: InStock
Rating: 5 (1 reviews)

Series

SDS254G-53VG
Model

SDS254G-53VG-63A
Thương hiệu / Xuất xứ

TACpro / Viet Nam

Cắt lọc xung điện áp đột biến cho hệ thống điện 3 pha 63A
Thuộc nhóm Type 1+2+3 với công nghệ VG
Điện áp (L-N) định mức Un 230V, quá áp Uc 275V, TOV 440V
Điện áp bảo vệ Up 1,5kV/In và 0,7kV/5kA
Dòng cắt sơ cấp L-N Iimp 25kA (10/350µs), Imax 140kA (8/20µs)
Dòng cắt thứ cấp L-G 50kA (8/20µs)
Dòng cắt N-G: 50kA (10/350µs), 150kA (8/20µs)
Mạch lọc phối hợp cuộn cảm L (15μH) và tụ điện C (400nF)
Kiểu bảo vệ đa hướng L-N, L-G, N-G
Báo tình trạng hoạt động bằng đèn Led ngoài và tín hiệu màu trên module
Đấu nối tiếp với mạng điện, tải tối đa 63A/pha
Module chống sét: 3x DS250E + DS100EG + 3x DAC50VGS-10-275 + 3x DSH63 + 3x DUC (CITEL/Pháp)
Tủ kim loại sơn tĩnh điện cao cấp & MCB 3P63 (Schneider)

SDS254G-53VG-63A

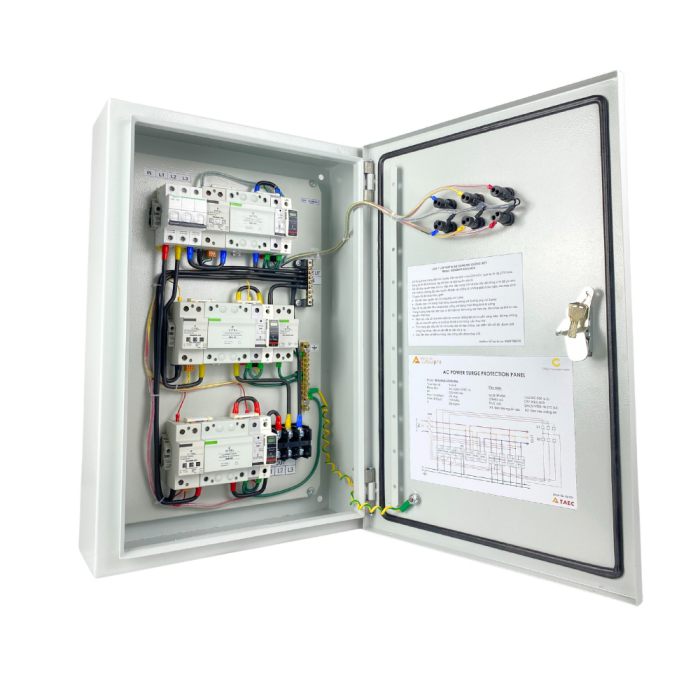

TỦ CẮT LỌC ĐA CẤP 3 PHA, TYPE 1+2+3, 25kA/140kA, 63A

SDS254G-53VG-63A là tủ cắt lọc sét đa cấp thuộc Type 1+2+3 theo tiêu chuẩn IEC 61643, kết hợp 2 tầng bảo vệ với mạch lọc L-C bảo vệ cho nguồn điện AC 3 pha 4 dây (3L+N) 230/400Vac, dòng tải 63A. Được lắp đặt nối tiếp với đường nguồn điện, kết nối với dây pha, dây trung tính và dây đất, không làm thay đổi hoạt động của nguồn điện ở điều kiện bình thường.

Sản phẩm được lắp ráp bởi TAEC từ các module nhập khẩu của CITEL / Pháp.

Chống sét lan truyền Type 1+2+3 cho đường cấp nguồn của thiết bị điện tử nhạy cảm
Phối hợp 2 tầng bằng cuộn cảm và tụ điện chất lượng cao
Công nghệ VG hiệu suất cao
Mạng điện 3 pha 4 dây (3L+N) 230/400Vac
Khả năng cắt sơ cấp Iimp 25kA / 50kA (10/350µs), Imax 140kA (8/20µs)
Cắt sét thứ cấp Imax 50kA (8/20µs)
Hộp tủ bằng kim loại sơn tĩnh điện
Đèn báo hiệu tình trạng hoạt động
Đáp ứng tiêu chuẩn IEC 61643-11 / EN 61643-11 / UL1449

SDS254G-53VG-63A bảo vệ thích hợp cho hệ thống cung cấp điện của trung tâm dữ liệu, phòng máy tính và xử lý dữ liệu tự động.

Xem Review Tủ Cắt Lọc Sét 3 pha 63A SDS254G-53VG-63A

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	SDS254G-53VG-63A
Nhãn hiệu	TACpro
Xuất xứ	Việt Nam (module nhập khẩu Pháp, lắp ráp bởi TAEC VN)
Ứng dụng	Cắt lọc sét hệ thống điện AC
Type của thiết bị theo - IEC 61643	Type 1+2+3
Hệ thống điện	3 pha 220/400 Vac (3L+N)
Mạng điện AC nối đất	TT-TNS
Điện áp định mức L-N (Un)	230 Vac
Điện áp hoạt động tối đa L-N (Uc)	275 Vac
Quá áp tạm thời đặc tính 120 mn(UT)	440 Vac
Dòng tải tiêu thụ tối đa (IL)	63 A/pha
Dòng rò nối đất (Ipe)	không
Dòng liên tục ở Uc (Ic)	< 2 mA
Dòng phóng theo (If)	không
Khả năng cắt xung định mức (15 xung 8/20µs) (ln)	L-N (sơ cấp): 70 kA / N-PE: 70 kA / L-PE (thứ cấp): 20 kA
Khả năng cắt xung tối đa /cực (8/20µs) (lmax)	L-N (sơ cấp): 140 kA / N-PE: 150kA / L-PE (thứ cấp): 50 kA
Khả năng cắt xung trực tiếp /cực (10/350µs) (limp)	L-N (sơ cấp): 25 kA / N-PE: 50 kA
Kiểu kết nối	L-N, N-G và L-G
Cấp bảo vệ Up (In)	1,5 kV
Điện áp dư (Up-5kA) @ 5kA (8/20μs)	0,7 kV
Công nghệ	MOV + GDT + mạch lọc L-C + công nghệ VG (MOV + GSG)
Bảo vệ ngắn mạch	Có, MCB 3P
Báo hiệu tình trạng hoạt động	Có (chỉ thị màu) & đèn báo bên ngoài
Kết nối đến mạng điện	Lắp nối tiếp
Nhiệt độ hoạt động	-40 đến +85 °C
Module / Hiệu / Xuất xứ	3x DS250E + DS100EG + 3x DAC50VGS-10-275 + 3x DSH63 + 3x DUC /CITEL - Pháp
Thiết bị an toàn điện / Hiệu / Xuất xứ	MCB 3P-63A / Schneider / Pháp
Tủ / Xuất xứ	Tủ kim loại sơn tĩnh điện / VN
Tiêu chuẩn đáp ứng	IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC

SDS254G-53VG-63A Tủ cắt lọc 3 pha 63A Type 1+2+3, 25kA+140kA được thiết kế lắp đặt hoàn chỉnh trong tủ kim loại, đấu nối tiếp với hệ thống điện tải tối đa 63A, thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.

Luôn đóng MCB để kết nối nguồn điện khi sử dụng. Nếu chỉ báo đỏ trên module là thiết bị đã hỏng, cần thay thế và tắt MCB
Thiết bị phải được nối đất an toàn dưới 8Ω
