DACN1-13S-40-760 Chống sét 3 Pha 690V (Type 1+2, 3L+N, 12,5kA/80kA)

DACN1-13S-40-760

Bảo vệ 3 pha 4 Dây 400/690V Type 1+2

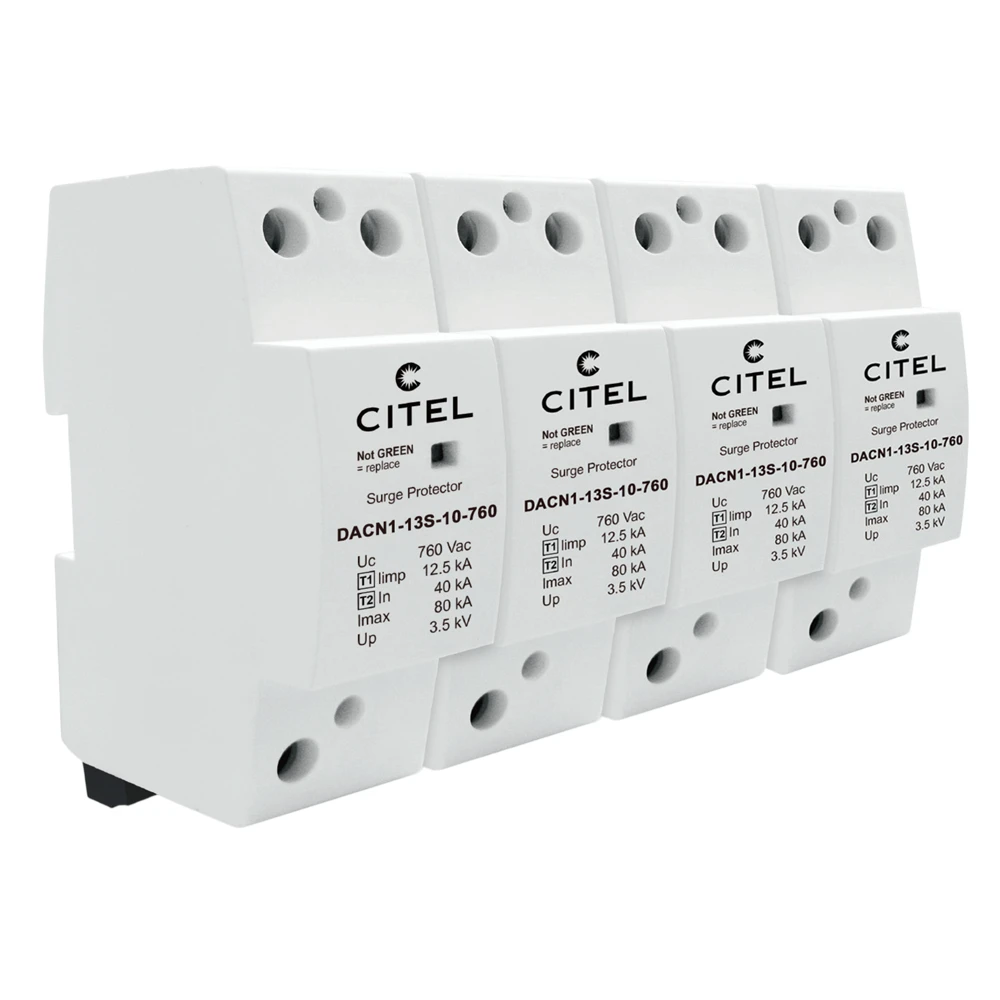

DACN1-13S-40-760 là bộ chống sét lan truyền AC Type 1+2 của CITEL (Pháp), được thiết kế để bảo vệ hệ thống điện 3 pha nối đất TT-TNS 400/690 Vac trước các xung quá áp do sét và quá áp lan truyền. Sản phẩm được kết hợp từ 4 module DACN1-13S-10-760 cho kiểu bảo vệ chung giữa L-G và N-G.

Với công nghệ MOV (Metal Oxide Varistor) năng lượng cao, chúng có khả năng chịu dòng xung sét trực tiếp 10/350µs đến 12,5 kA trên mỗi cực, với xung cảm ứng lan truyền 8/20µs chịu dến 80kA. Điều này cho phép chúng sẽ phát huy hiệu quả rất cao khi được lắp đặt ở tủ diện dầu nguồn, tủ trạm biến áp ngoài trời.

Đặc điểm nổi bật

• Bảo vệ Type 1+2: Kết hợp khả năng chịu dòng xung sét dạng sóng 10/350 µs và dòng xung lan truyền 8/20 µs.
• Khả năng chịu dòng xung cao: (Iimp) 12,5 kA/cực, (In) 40 kA và (I_max) 80 kA.
• Dành cho hệ thống 3 pha + N: Cấu hình bảo vệ ba pha và dây trung tính, sử dụng trong mạng điện 400/690V TT-TNS.
• Mô-đun rời: Thiết kế mô-đun riêng cho từng cực, thuận tiện cho kiểm tra, bảo trì và thay thế.
• Có tiếp điểm báo trạng thái từ xa: Cho phép truyền tín hiệu trạng thái ngắt đến hệ thống giám sát; đồng thời có chỉ thị cơ khí màu đỏ/xanh tại từng cực.
• Đáp ứng tiêu chuẩn: IEC/EN 61643-11; sản phẩm có chứng nhận TÜV.

Ứng dụng và lưu ý khi lựa chọn

CITEL DACN1-13S-40-760 và các thiết bị cắt sét type 1 khác có thể được xem xét sử dụng tại tủ phân phối điện của các công trình công nghiệp và thương mại có mạng điện 3 pha + N phù hợp. Việc lựa chọn cần căn cứ vào điện áp thực tế, sơ đồ nối đất, cấu hình đấu nối của SPD, mức chịu xung của thiết bị được bảo vệ và yêu cầu phối hợp với các cấp bảo vệ khác.

Khi thiết kế lắp đặt, cần kiểm tra yêu cầu bảo vệ quá dòng dự phòng, tiết diện và chiều dài dây kết nối, cũng như phối hợp với thiết bị bảo vệ quá áp ở các cấp tiếp theo nếu cần. Không nên lựa chọn SPD chỉ dựa trên dòng xung danh định hoặc dòng xung cực đại mà bỏ qua điện áp làm việc và sơ đồ mạng điện.

TAEC – Thy An Engineering Company cung cấp thiết bị chống sét lan truyền CITEL và hỗ trợ tư vấn lựa chọn theo đặc điểm hệ thống điện của từng công trình. Liên hệ TAEC để được hỗ trợ xác định cấu hình SPD phù hợp với yêu cầu bảo vệ thực tế.
