DAC50S-30-760 – Chống Sét Type 2 TNC-IT 3 dây (3P, 400/690Vac, Imax 50kA/150kA)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

DAC50S-30-760 – Chống Sét Type 2 TNC-IT 3 dây (3P, 400/690Vac, Imax 50kA/150kA)

Name: DAC50S-30-760 – Chống Sét Type 2 TNC-IT 3 dây (3P, 400/690Vac, Imax 50kA/150kA)
Brand: CITEL
SKU: DAC50S-30-760
Availability: InStock
Rating: 5 (1 reviews)

Series

DAC50
Model

DAC50S-30-760
Thương hiệu / Xuất xứ

CITEL / FRANCE

Bộ cắt sét 3P (3L) Type 2
Điện áp Un 400/690Vac, Uc 760V, TOV 1.325V
Công nghệ Varistor năng lượng cao và cầu chì ngắt mạch
Dòng cắt xung lan truyền (8/20µs) In 20kA, Imax 50kA, Imax total 150kA
Không có dòng phóng theo, chịu ngắn mạch 50kA
Hướng bảo vệ L-G
Cấp bảo vệ Up 2,9kV, Up(5kA) 2,6kV
3 chỉ thị màu trên mod và tiếp điểm kết nối báo hiệu tình trạng hoạt động
Lắp đặt trên din-ray nối tiếp hoặc song song mạng điện
Đáp ứng IEC61643-11, EN61643-11, UL1449, EAC

DAC50S-30-760

Bảo vệ thiết bị điện 3 pha mạng TNC-IT 400/690Vac

DAC50S-30-760 là một trong những thiết bị chống sét lan truyền Type 2 đặc thù của hãng CITEL (France), là phiên bản được kết hợp từ ba module DAC50S-10-760 bảo vệ cho 3 dây pha với đất của mạng điện TNC-IT 400/690 Vac, đáp ứng tiêu chuẩn IEC/EN 61643-11 và phù hợp lắp đặt tại các tủ điện chính MSB hoặc tủ phân phối DB.

Vì sao DAC50S-30-760 phù hợp với TNC-IT?

Mạng TNC-IT kết hợp dây trung tính và dây bảo vệ thành PEN, đồng thời trung tính cách ly hoặc nối đất qua trở kháng, khiến điện áp dễ dao động lớn khi xảy ra sự cố chạm đất 1 pha. Vì vậy SPD phải có Uc cao, chịu TOV tốt và bảo vệ theo mode L/PE.

DAC50S-30-760 đáp ứng hoàn hảo cho yêu cầu đó nhờ:

Uc 760 Vac, phù hợp điện áp làm việc biến thiên trong TNC-IT.
Chịu TOV 1000–1325 Vac, không hỏng khi hệ IT xuất hiện quá áp tạm thời.
Bảo vệ L/PE, đúng cấu trúc PEN của TNC, đảm bảo mọi xung quá áp được dẫn về đất nhanh và an toàn.

Nhờ đó, thiết bị bảo vệ ổn định cho hệ thống nguồn 400/690 Vac trong môi trường công nghiệp và các công trình quan trọng dùng mạng TNC-IT.

Một số tính năng nổi bật khác của DAC50S-30-760

Imax 50 kA: Khả năng chịu dòng xung cao giúp thiết bị hoạt động ổn định tại những khu vực có tần suất sét lớn hoặc môi trường công nghiệp có nhiều quá áp đóng cắt
Uc 760 Vac: SPD không bị hư hỏng khi mạng IT xuất hiện điện áp bất thường
Tiếp điểm cảnh báo từ xa: Dễ dàng tích hợp với hệ thống giám sát hoặc nhận biết qua đèn hiệu bên ngoài
Module cắm rút (plug-in): Dễ thay thế, giảm thời gian và không ảnh hưởng kết nối khi bảo trì.
Công nghệ MOV + cầu chì nhiệt (Ft): Đảm bảo an toàn điện khi MOV xuống cấp hoặc gặp sự cố TOV kéo dài.

Với thiết kế chuyên biệt cho mạng TNC-IT, khả năng chịu TOV vượt trội cùng hiệu suất chống sét mạnh mẽ, DAC50S-30-760 là lựa chọn tối ưu cho các công trình yêu cầu độ tin cậy cao. Thiết bị không chỉ đáp ứng tiêu chuẩn quốc tế mà còn phù hợp với điều kiện vận hành đặc thù tại Việt Nam – nơi cần giải pháp chống sét hiệu quả, bền bỉ và an toàn.

Xem thêm: Mạng điện TT, IT, TN, TN-C, TN-S là gì ?

Kích thước và sơ đồ mạch bảo vệ của DAC50S-30-760

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	DAC50S-30-760
Type của thiết bị (theo IEC 61643-11)	Type 2
Cực được bảo vệ (Pole)	3P (3L)
Mạng điện AC nối đất	TNC-IT
Điện áp hoạt động tối đa AC (Uc)	760 Vac
Quá áp tạm thời đặc tính 5 giây-chịu được - (UT)	1000 Vac
Quá áp tạm thời đặc tính 120 mn-ngắt kết nối - (UT)	1325 Vac
Dòng rò nối đất - (Ipe)	< 1mA
Dòng phóng theo - (If)	không
Khả năng cắt dòng sét định mức (Thử nghiệm 15 lần xung 8/20 μs) - (In)	20 kA
Khả năng cắt dòng sét tối đa (Chịu được tối đa xung 8/20 μs ) - (Imax)	50 kA
Dòng thoát xung tổng - (Imax ltotal )	150 kA
Dòng ngắn mạch - (Isccr)	50 kA
Kiểu kết nối	L/G
Cấp bảo vệ L/G - In (8/20μs) - (Up L/G)	2,9 kV
Điện áp dư L/G tại 5 kA (8/20µs) - (Up 5kA)	2,6 kV
Công nghệ	MOV
Cấu hình lắp đặt	3P (3L)
Kết nối đến mạng điện	siết ốc : 2,5-25 mm²
Hình dạng	Module dạng ghim-rút
Kiểu lắp đặt	Lắp trên ray 35 mm (EN60715)
Chất liệu vỏ thiết bị	Thermoplastic UL94-V0
Nhiệt độ hoạt động	-40 / +85 °C
Cấp bảo vệ chống thâm nhập	IP 20
Chế độ an toàn	Ngắt kết nối khỏi nguồn điện AC
Báo hiệu tình trang hoạt động	3 chỉ thị màu bên ngoài- (Xanh/ ok - Đỏ/ thay thế)
Báo hiệu kết nối báo động từ xa	Có - Tiếp điểm kết nối bên ngoài
Dây đấu nối tín hiệu	tối đa - 1,5 mm2
Điện áp/ dòng tải tối đa dây dấu nối tín hiệu	250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Kích thước	90 x 73 x 54 mm
Ngắt kết nối nhiệt	bên trong
Báo lỗi tiếp đất	Kiểu "S" hoặc delayed
Cầu chì kết hợp	Loại gG: 50A nhỏ nhất - 125A tối đa
Tuân thủ tiêu chuẩn	IEC 61643-11 / EN 61643-11
Chứng nhận	OVE

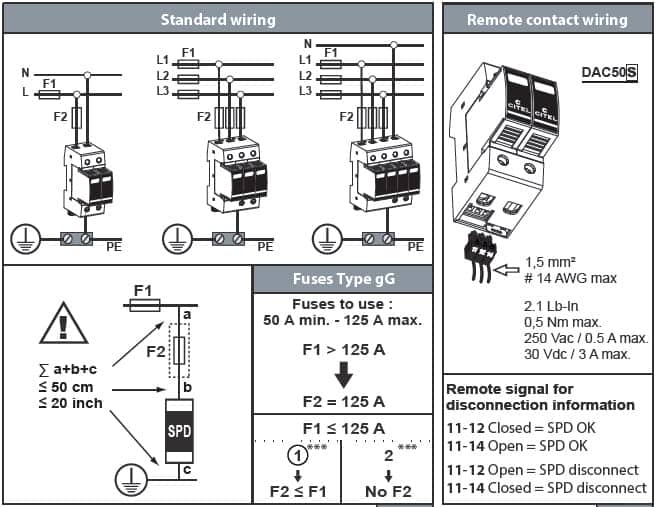

DAC50S-30-760 được thiết kế lắp trên Din-ray trong tủ điện, đấu nối song song với hệ thống thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc MCB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.
