Bảo vệ và kết nối đèn báo của tủ điện phân phối
DAC50S-31-275 là một trong những thiết bị chống sét lan truyền Type 2 dòng DAC50 của hãng CITEL Pháp, dùng để bảo vệ cho hệ thống điện xoay chiều 3 pha + trung tính (230/400V), phù hợp với hệ thống TT và TNS.
Được lắp đặt tại tủ điện phân phối hoặc bảng điện chính, bảo vệ các thiết bị điện, điều khiển, máy móc công nghiệp khỏi xung sét lan truyền và quá áp tạm thời với khả năng chịu dòng sét danh định (In) 20kA, dòng cực đại (Imax) 50kA mỗi cực.
Với công nghệ MOV + GDT là sự kết hợp varistor năng lượng cao với ống phóng khí đặc biệt, đảm bảo khả năng cắt xung mạnh nhưng vẫn có điện áp dư thấp (Up chỉ 1–1,25 kV) để bảo vệ thiết bị nhạy cảm
Dùng để lắp đặt bảo vệ cho các:

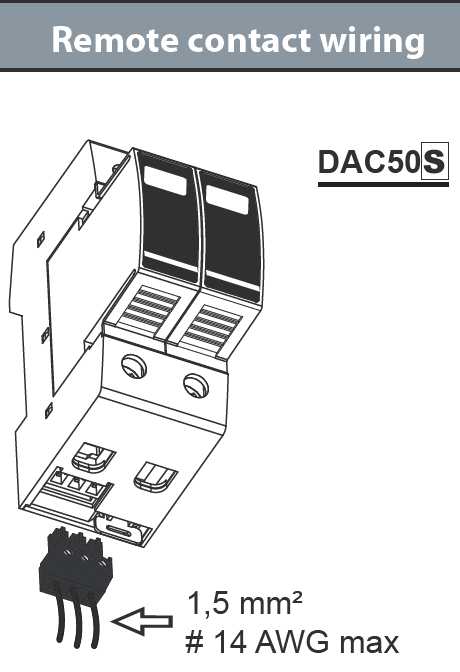

DAC50S-31-275 là một trong những thiết bị chống sét có tích hợp thêm tiếp điểm khô (remote signaling contact) để báo trạng thái hoạt động.
Ưu điểm nổi bật:
DAC50S-31-275 là SPD Type 2 cho hệ thống 3P+N, chịu được xung sét mạnh, bảo vệ thiết bị nhạy cảm. Tiếp điểm khô là ưu điểm quan trọng giúp giám sát từ xa, tăng độ an toàn, dễ tích hợp hệ thống quản lý và cảnh báo, nhờ đó nâng cao độ tin cậy của toàn bộ hệ thống điện.
Lưu ý: Với phiên bản không có "S" (như DAC50-31-275): Không có tiếp điểm kết nối
Model sản phẩm | DAC50S-31-275 |
Type của thiết bị (theo IEC 61643-11) | Type 2 |
Cực được bảo vệ (Pole) | 4P (L+N) |
Hệ thống điện | 230/400 Vac |
Mạng điện AC nối đất | TT-TNS |
Điện áp định mức (L-N) - (Un) | 230 Vac |
Điện áp hoạt động tối đa AC (L-N) - (Uc) | 275 Vac |
Quá áp tạm thời đặc tính 5 giây-chịu được - (UT) | 335 Vac |
Quá áp tạm thời đặc tính 120 mn-ngắt kết nối - (UT) | 440 Vac |
Dòng rò nối đất - (Ipe) | không |
Dòng phóng theo - (If) | không |
Khả năng cắt dòng xung định mức-Thử nghiệm 15 lần xung 8/20 μs - (In) | 20 kA |
Khả năng cắt dòng xung tối đa-Chịu được tối đa xung 8/20 μs - (Imax) | 50 kA |
Dòng thoát xung tổng - (Imax ltotal ) | 50 kA |
Kiểu bảo vệ | L-G và N-G |
Cấp bảo vệ L/N xung In (8/20μs) - (Up L/N) | 1.25 kV |
Điện áp sót xung 5kA(8/20μs) - (Up-5kA N/PE) | 1 kV |
Điện áp sót xung 5kA(8/20μs) - (Up-5kA L/N) | 1 kV |
Dòng ngắn mạch (Isccr) | 50 kA |
Cấu hình | MOV + GDT |
Module thành phần | MDAC50-275 + MDAC50G-275 |
Kết nối dây | siết ốc : 2.5-25 mm² |
Hình dạng | module kiểu ghim - rút |
Kiểu lắp đặt | Lắp trên ray 35 mm (EN60715) |
Chất liệu vỏ thiết bị | Thermoplastic UL94-V0 |
Nhiệt độ hoạt động | -40 / +85 °C |
Chế độ an toàn | Ngắt kết nối khỏi nguồn điện AC |
Báo hiệu tình trang hoạt động | cửa sổ thị màu |
Kết nối báo hiệu ra ngoài | Tiếp điểm khô |
Dây nối tín hiệu | Tối đa 1.5 mm² |
Điện áp/ Dòng tối đa cho tín hiệu | 250V - 0.5A (AC) / 30V - 3A (DC) |
Kích thước | xem sơ đồ |
Ngắt kết nối nhiệt | bên trong |
Báo lỗi tiếp đất | Kiểu "S" hoặc delayed |

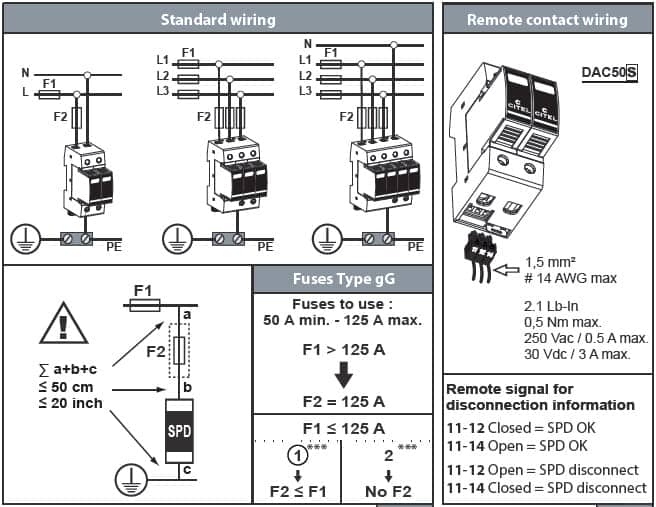

Cầu chì kết hợp | Loại gG - 50 A nhỏ nhất / 125 A lớn nhất |
Tuân thủ tiêu chuẩn | IEC 61643-11 / EN 61643-11 / UL1449 4ed. |
Chứng nhận | OVE |
Xem file PDF ở phần tài liệu Download
