DAC50S-10-760 Module chống sét 760V một cực (L/N, type 2, 50kA, tiếp điểm khô)

DAC50S-10-760

Chống sét 760V cho Động cơ Điện 1 và 3 pha

DAC50S-10-760 của CITEL là thiết bị chống sét lan truyền Type 2 loại một cực (pole) với khả năng chịu điện áp liên tục tối đa là 760Vac. Được sử dụng để kết nối và bảo vệ giữa dây pha (L) hoặc (N) với đất (G).

DAC50S-10-760 với khả năng cắt được dòng xung định mức In 20kA, tối đa đến 50kA, cho ra mức điện áp bảo vệ còn lại chỉ 2,9kV ở mức In và 2,6kV ở mức 5kA. Đồng thời không không có dòng phóng theo khi hoạt động, chịu ngắn mạch 50kA và quá áp tối đa liên tục TOV đến 1000V nên rất an toàn cho các thiết bị và động cơ điện phía sau nó.

Với cấu tạo dạng module gắn dinrail, mod bảo vệ gắn trên đế có thể cắm vào hay rút ra một cách dễ dàng - thuận lợi để thay thế khi hỏng, dấu hiệu nhận biết tốt/hỏng bằng cửa sổ màu trên module hoặc thông qua tiếp điểm khô kết nối ra ngoài.

Mỗi DAC50S-10-760 bảo vệ cho một dây, nên có thể kết hợp từ 2, 3 và 4 module lại với nhau tạo thành các bộ chống sét cho nguồn điện 1 hoặc 3 pha theo các cấu hình mạng điện khác nhau.

Các biến thể từ DAC50S-10-760

• Kết hợp 2 module DAC50S-10-760 => DAC50S-20-760 bảo vệ cho 1 pha 2 dây (L+N)

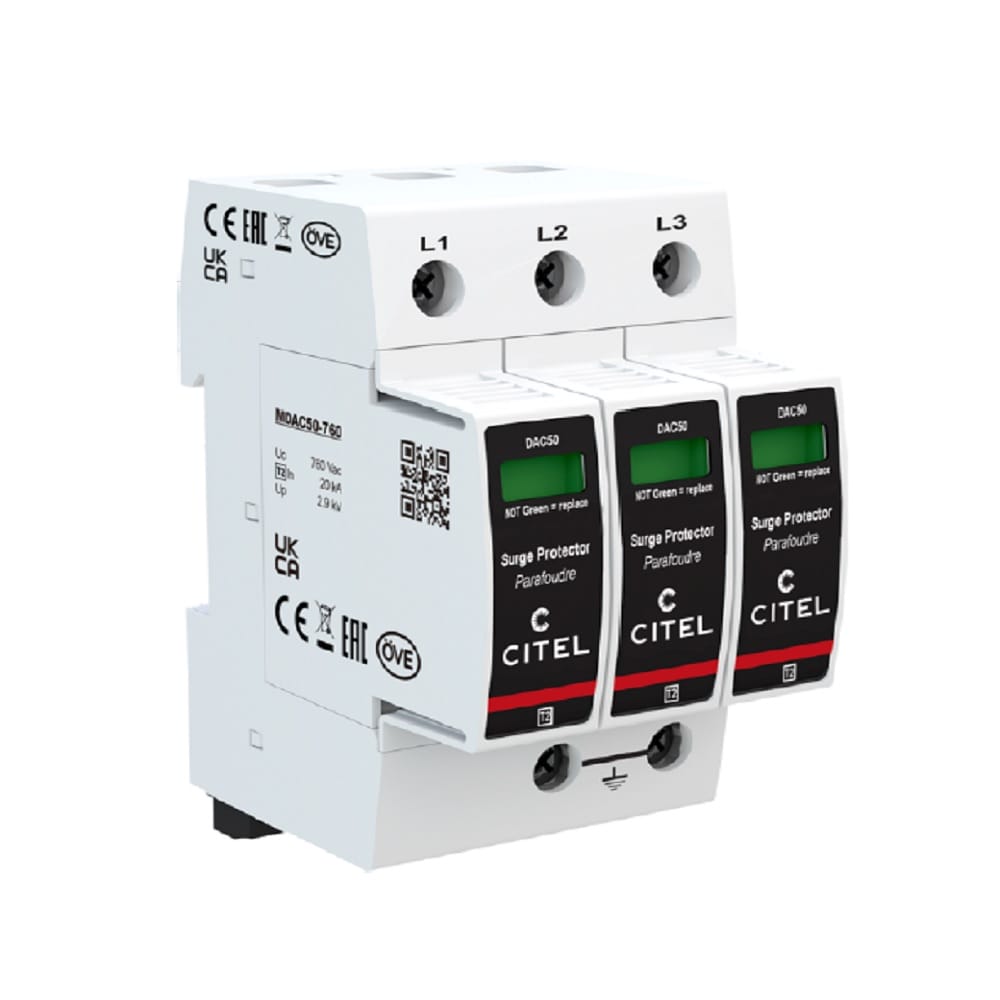

• Kết hợp 3 module DAC50S-10-760 => DAC50S-30-760 bảo vệ cho 3 pha 3 dây (3L)
• Kết hợp 4 module DAC50S-10-760 => DAC50S-40-760 bảo vệ cho 3 pha 4 dây (3L+N)

Kích thước và sơ đồ mạch bảo vệ của DAC50S-10-760
