Giá tham khảo :
Liên hệ
  • Series
    PDAC1-13
  • Model
    PDAC1-13-40-275
  • Thương hiệu / Xuất xứ
    TACpro / Viet Nam
  • Triệt xung điện áp đột biến cho hệ thống điện 3 pha (3L+N)
  • Bảo vệ Type 1+2 mạng TNS
  • Điện áp Un 230/400V, Uc 275V, TOV 440V
  • Dòng cắt xung lan truyền (8/20µs): In 20kA/dây, Imax 50kA/dây
  • Dòng cắt xung trực tiếp (10/350µs): Iimp 12,5kA/dây, 50kA/total
  • Kiểu bảo vệ L-G và N-G
  • Cấp bảo vệ Up 1.3kV (L-G, N-G), Up(5kA) 1kV (N-G)
  • Chỉ báo tình trạng hoạt động của thiết bị
  • Lắp trên tường, đấu nối tiếp hoặc song song mạng điện
  • Cấu hình DAC1-13-40-275 (Citel / Pháp)
  • Tủ PVC & MCB 3P63 (Schneider), kháng cháy 650oC, IP40
  • Đáp ứng IEC/EN 61643-11, UL1449

PDAC1-13-40-275

Bảo vệ cho nguồn điện 3 pha Type 1+2

PDAC1-13-40-275 là một trong những dòng tủ cắt sét sơ cấp PDAC1-13 series, tủ chống sét lan truyền PDAC1-13-40-275 sử dụng công nghệ MOV hiệu suất cao của Citel, bảo vệ Type 1+2 cho mạng điện 3 pha 220/380V-TNS với khả năng cắt được dòng xung trực tiếp 12,5kA (10/350µs) và xung lan truyền 50kA (8/20µs) cho mỗi dây nguồn, bảo vệ cho các thiết bị điện và điện tử không bị hư hỏng do sét hoặc quá áp công nghiệp gây ra.

PDAC1-13-40-275 là tủ được lắp ráp hoàn chỉnh với nhãn hiệu TACpro của Công ty TAEC Việt Nam, thành phần chính của tủ là thiết bị chống sét là module DAC1-13-40-275, sử dụng công nghệ MOV cho ra hiêu suất vượt trội trong việc triệt tiêu các xung quá áp trên mạch điện.

PDAC1-13-40-275 bảo vệ type 1+2, Khả năng triệt tiêu được xung đánh trực tiếp dạng sóng 10/350µs là 12,5kA mỗi cực và 50kA cả bộ, cắt dòng xung cảm ứng lan truyền dạng sóng 8/20µs 50kA mỗi cực (dây) và tổng 200kA, cấp bảo vệ Up 1.3kV (L-G, N-G), Up(5kA) 1kV(N-G), điện áp dư thấp Up(5kA) 1kV (L-G) . Chúng có thể lắp ở các tủ điện 3 pha tổng hoặc nhánh ngay cả nơi có dòng xung trực tiếp và có lắp đặt kim thu sét. Tủ được lắp trên tường, đấu song song mạng điện không phụ thụ tải.

PDAC1-13-40-275 đã được đấu nối và lắp ráp hoàn chỉnh trong tủ nhựa cao cấp để lắp bên cạnh tủ điện tổng cần bảo vệ, sử dụng phù hợp cho tủ điện chính hoặc tủ nhánh nhà văn phòng, xưởng sản xuất và nhà ở dân dụng, kích thước gọn nhẹ, mẫu mã nhẹ nhàng sẽ vừa đảm bảo tính mỹ thuật vừa đảm bảo an toàn cho các thiết bị điện và điện tử trong khu vực.

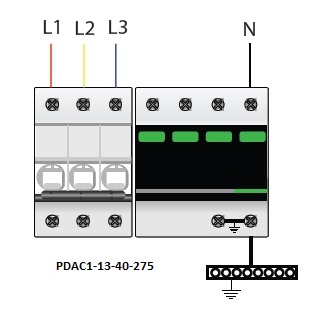

Sơ đồu đấu nối

Model sản phẩm PDAC1-13-40-275
Nhãn hiệu TACpro
Xuất xứ Việt Nam (Module nhập khẩu Pháp, lắp ráp bởi TAEC)
Ứng dụng Chống sét lan truyền nguồn AC
Type - IEC 61643 Type 1+2
Hệ thống điện 3 pha 4 dây (3L+N) 220/380 Vac
Mạng điện AC nối đất TNS
Điện áp định mức L-N - Un 230 Vac
Điện áp hoạt động tối đa L-N - Uc 275 Vac
Quá áp tạm thời đặc tính 120 mn - UT 440 Vac
Dòng rò nối đất - Ipe < 1 mA
Dòng phóng theo - If không
Khả năng cắt định mức (15 xung 8/20μs) - In 20 kA
Khả năng cắt tối đa mỗi cực (8/20μs) - Imax 50 kA
Khả năng cắt tối đa /Total (Imax total) 200 kA
Dòng cắt xung trực tiếp (10/350 μs) - limp 12,5 kA
Dòng thoát xung trực tiếp tổng (10/350 µs) - ltotal 50 kA
Năng lượng riêng mỗi cực (chịu được tối đa xung 10/350 μs) - W/R 40 kJ/ohm
Kiểu kết nối L-G và N-G
Cấp bảo vệ L/PE @ In (8/20μs) (Up L/PE) 1,3 kV
Cấp bảo vệ N/PE @ In (8/20μs) (Up N/PE) 1,3 kV
Điện áp dư L/PE @ 5kA (8/20μs) (Up-5kA) 1 kV
Cấp bảo vệ N/PE @ 5kA (8/20μs) (Up-5kA) 1 kV
Công nghệ MOV
Bảo vệ ngắn mạch /mức có/ 4,5 kA
Báo hiệu tình trạng hoạt động có (chỉ thị màu)
Kết nối đến mạng điện Song song hoặc nối tiếp với MCB
Nhiệt độ hoạt động 25 đến +60 °C
Module / Hiệu / Xuất xứ DAC1-13-40-275 /CITEL /Pháp
Thiết bị an toàn điện / Hiệu / Xuất xứ MCB 3P-63A / Schneider / Pháp
Tủ / Chất liệu / Hiệu / Xuất xứ MiniPragma / Technoplastic / Schneider / Pháp
Cấp bảo vệ / Kháng cháy IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu) 196 x 228 x 101,5 mm
Tiêu chuẩn đáp ứng IEC 61643-11 / EN 61643-11 / UL1449 4ed

PDAC1-13-40-275 Tủ bảo vệ chống quá áp đột biến lan truyền 3 pha (4P, Type 1+2+3, 50kA) được thiết kế lắp đặt hoàn chỉnh trong tủ nhựa, đấu song song với hệ thống điện không phụ thuộc tải, thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.

  • Luôn đóng MCB để kết nối nguồn điện khi sử dụng. Nếu chỉ báo đỏ trên module là thiết bị đã hỏng, cần thay thế và tắt MCB
  • Thiết bị phải được nối đất an toàn dưới 8Ω
