Chống sét cho Camera IP thường: Bảo vệ nguồn và Tín hiệu Ethernet

  1. Hệ thống Camera IP & Bảo vệ chống sét



  1. Giới thiệu

Trong Bài 2 – Giải pháp chống sét cho Camera PoE, TAEC đã giới thiệu cách bảo vệ hệ thống dùng PoE. Nhưng trên thực tế, rất nhiều công trình hiện nay vẫn triển khai Camera IP thường, nơi nguồn cấp và đường truyền dữ liệu tách biệt. Ưu điểm của dạng hệ thống này là dễ thi công, linh hoạt trong việc bố trí nguồn, và không nhất thiết phải đầu tư switch PoE.

Tuy nhiên, việc tách riêng nguồn và dữ liệu cũng đồng nghĩa với việc hệ thống phải đối mặt với nhiều hướng rủi ro hơn khi có giông sét. Một dòng sét lan truyền từ lưới điện có thể làm hỏng bộ nguồn, lan truyền qua dây mạng ngoài trời có thể phá hỏng switch hoặc NVR chỉ trong tích tắc. Vì vậy, cần có giải pháp chống sét cho Camera IP này một cách toàn diện và đúng chuẩn.

  1. Camera IP và những rủi ro từ giông sét

Camera IP thường là gì? Đây loại camera sử dụng cáp mạng Ehernet chỉ để truyền tải dữ liệu chứ không cấp nguồn PoE. Mỗi camera được cấp nguồn riêng, thường thông qua adapter AC/DC hoặc từ bộ nguồn trung tâm, trong khi dữ liệu hình ảnh được truyền độc lập bằng cáp Ethernet đến switch hoặc NVR.

Thành phần điển hình của hệ thống này bao gồm camera IP, nguồn cấp (adapter rời hoặc nguồn DC tập trung), switch hoặc router mạng, NVR, cáp mạng Ethernet và trong nhiều trường hợp còn có cả tủ camera khu vực.

Ứng dụng: Hệ thống này phổ biến trong các hộ gia đình, cửa hàng nhỏ, hoặc các dự án nâng cấp từ analog lên IP mà không muốn đầu tư thêm hạ tầng PoE.

Rủi ro:

  • Do nguồn và tín hiệu đi theo hai đường khác nhau, nên rủi ro cũng tăng lên: adapter và bộ nguồn có thể bị hỏng do xung lan truyền từ lưới điện,
  • Dây Ethernet kéo ngoài trời dễ trở thành “ăng-ten” dẫn sét, các switch hoặc camera khác dễ bị tấn công hư hỏng đồng loạt
  • Camera ngoài trời lắp trên trụ cao đặc biệt dễ chịu ảnh hưởng bởi cảm ứng điện từ khi có sét đánh gần.
  1. Nguyên lý chống sét cho Camera IP

Để bảo vệ an toàn, cần nắm rõ cơ chế tác động của giông sét. Sét có thể đánh trực tiếp vào khu vực đặt camera ngoài trời, gây hư hỏng vật lý; lan truyền theo đường dây nguồn AC/DC hoặc cáp mạng; hoặc tạo ra cảm ứng điện từ làm xuất hiện điện áp đột biến trên dây dẫn.

Từ cơ chế này, có thể rút ra bốn nguyên lý chung để bảo vệ hệ thống Camera IP thường:

  • Ngăn chặn xung sét ngay đầu vào bằng cách lắp SPD cho cả nguồn và tín hiệu.
  • Phân tầng bảo vệ từ trung tâm → tủ khu vực → camera, nhằm triệt tiêu năng lượng sóng sét dần theo từng lớp.
  • Đảm bảo thoát sét an toàn nhờ hệ tiếp đất chung, điện trở ≤ 8Ω, và có liên kết đẳng thế giữa các thiết bị.
  • Bảo vệ kép cho cả phần cứng và dữ liệu, để hệ thống không chỉ tránh hư hỏng mà còn duy trì giám sát liên tục, không mất hình ảnh.
  1. Nguyên tắc chọn SPD

  • Thiết bị chống sét (SPD) chỉ phát huy tác dụng khi được lựa chọn đúng tiêu chuẩn.
  • Với đường nguồn, cần sử dụng SPD Type 1+2 tại tủ điện tổng, SPD Type 2+3 hoặc Type 1+2+3 cho các tủ camera nhánh, và đảm bảo điện áp làm việc liên tục (Uc) phù hợp với 230Vac hoặc các mức DC như 12V, 24V, 48V. Khả năng cắt xung tối thiểu phải đạt In ≥ 5 kA và Imax ≥ 20 kA.
  • Với đường tín hiệu Ethernet, SPD đường mạng phải hỗ trợ băng thông Gigabit, có suy hao chèn thấp (<1 dB) để không ảnh hưởng tới hình ảnh, đồng thời đạt chuẩn IEC 61643-21 hoặc UL 497B.
  • Cuối cùng, tất cả SPD cần được nối vào hệ tiếp đất chung, điện trở ≤ 8 Ω, và bảo đảm liên kết đẳng thế giữa tủ, switch và NVR để loại bỏ nguy cơ chênh lệch điện áp.



  1. Giải pháp chống sét cho Camera IP



  1. Giải pháp chung cho cả hệ thống

Hệ thống Camera IP sử dụng mạng Ethernet để kết nối và truyền dữ liệu từ Camera về Switch và trung tâm, nguồn điện AC hoặc DC được cấp riêng, các đường dây cáp UTP và cáp đồng đều có khả năng bị đánh trực tiếp vào đường dây hoặc bị nhiễm quá áp lan truyền do cảm ứng.

Do vậy, để đảm bảo an toàn thì chúng ta cần phải chống sét cho các đường liên kết trước khi vào thiết bị cần bảo vệ (camera, đầu ghi, swtich ...).



So do chong set camera ip cctv

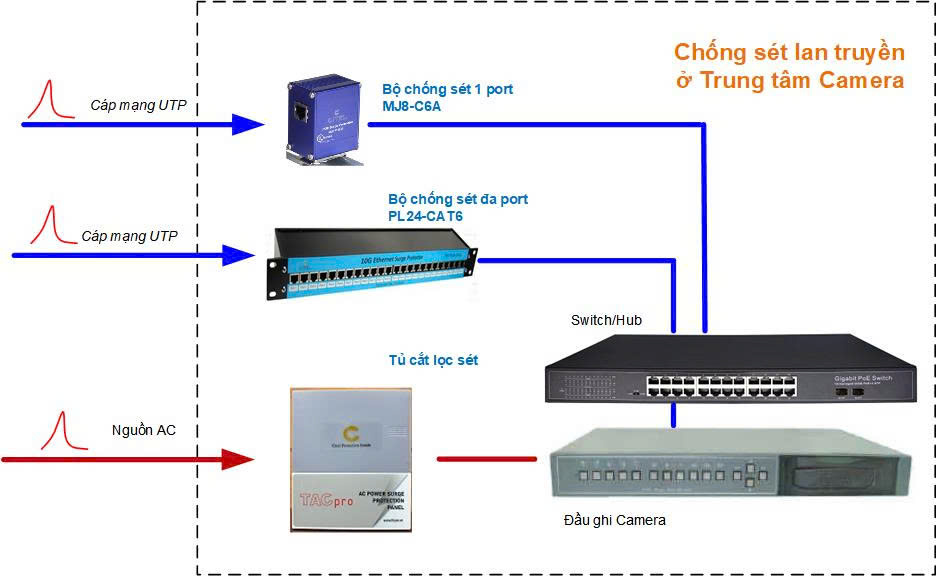

  1. Chống sét cho Trung tâm Camera IP

Trung tâm giám sát, nơi đặt switch, NVR và router, nguy cơ đến từ sét lan truyền theo cả nguồn và cáp mạng. Tại đây cần có SPD Type 1+2 hoặc tủ cắt lọc sét bảo vệ nguồn AC, và SPD Ethernet bảo vệ các port kết nối ra ngoài trời.

Ngoài ra, nếu tủ đặt ngoài trời, ở dưới cột camera cần bổ sung thêm chống sét bằng công nghệ phân tán để hạn chế sét đánh trực tiếp vào cột hoặc đường dây trên cao.

Sản phẩm đề xuất:

  • PDS251-52VG-32A: Tủ cắt lọc 1P-32A Type 1+2+3, Iimp 25kA, Imax 140kA, lọc L/C.
  • DAC1-13VG-20-275 Thiết bị cắt sét 1 pha 50kA Type 1+2+3.
  • DAC1-13VG-31-275 Thiết bị cắt sét 3 pha 4P Type 1+2+3 Imax 50kA.
  • MJ8-C6A: Bảo vệ cho mỗi đường Ethernet đi về 10Gb, RJ45, dòng cắt 2KA
  • PL24-CAT6: Bảo vệ cho 24 đường mạng trước switch tốc 10Gb, RJ45
  1. Chống sét cho Tủ camera khu vực

Tại tủ camera khu vực, nơi tập trung nguồn và tín hiệu cho nhiều camera, xung lan truyền có thể xâm nhập đồng thời từ lưới điện địa phương và dây mạng kéo dài. Do đó, cần lắp SPD Type 1/2 AC/DC cho nguồn và SPD Ethernet tại các cổng đi ra camera.

Sản phẩm đề xuất:

  • DAC1-13VG-20-275: SPD Type 1+2+3 bảo vệ cho đường nguồn 1 pha ngoài trời.
  • DAC50VG-20-275: SPD Type 2+3 bảo vệ cho đường nguồn 1 pha trong nhà.
  • MJ8-C6A: Bảo vệ cho mỗi đường Ethernet đi về 10Gb, RJ45, dòng cắt 2KA
  1. Chống sét cho Camera IP

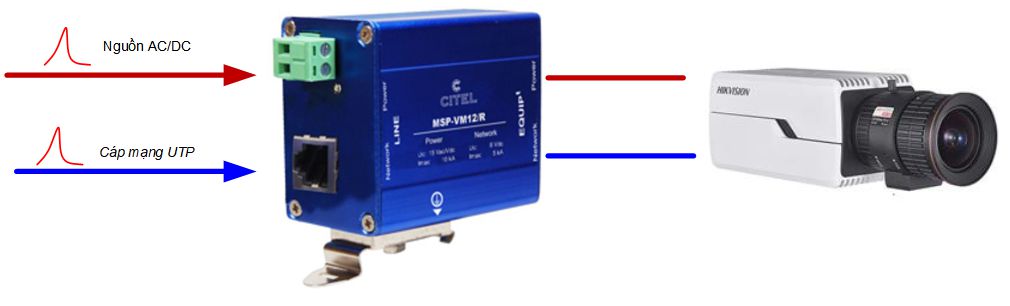

Với từng camera IP, đặc biệt là các camera ngoài trời, xung điện áp có thể phá hỏng adapter nguồn, bo mạch điện tử, cảm biến hình ảnh và lan truyền ngược về switch. Do vậy, cần bảo vệ cho cả đường nguồn AC/DC và đường mạng RJ45. Với camera lắp ngoài trời, nên sử dụng SPD có vỏ chống nước bụi đạt chuẩn IP65/IP67.

Sản phẩm đề xuất:

Có thể chọn các loại bảo vệ riêng lẻ hoặc loại tích hợp đa chức năng sau:

Sơ đồ bảo vệ chống sét cho trụ camera ngoài trời

  1. Tiếp địa cho hệ thống

Cuối cùng, hệ tiếp đất và đẳng thế đóng vai trò then chốt. Tất cả SPD đều phải nối về chung một hệ tiếp đất, điện trở ≤ 10 Ω, và được liên kết đẳng thế đồng bộ để dòng sét thoát xuống đất an toàn, không tạo chênh lệch điện áp nguy hiểm cho bo mạch.



  1. Lợi ích khi triển khai chống sét cho Camera IP

Việc triển khai đồng bộ giải pháp chống sét sẽ mang lại nhiều lợi ích thiết thực: hệ thống được bảo vệ kép cả trên đường nguồn và đường dữ liệu, giám sát không bị gián đoạn trong mùa giông sét, chi phí bảo trì giảm nhờ hạn chế hư hỏng adapter, switch và NVR, đồng thời tuổi thọ toàn hệ thống cũng được kéo dài, vận hành ổn định và bền vững hơn.



  1. Tổng Kết

Camera IP thường có chi phí hợp lý và dễ thi công nhưng lại tiềm ẩn nhiều rủi ro khi đối diện với giông sét. Chỉ khi áp dụng đầy đủ nguyên lý bảo vệ, lựa chọn SPD đúng tiêu chuẩn và triển khai giải pháp chống sét cho Camera IP tại từng vị trí, hệ thống mới thực sự an toàn và bền vững.

Lưu ý:

  • Phải có tiếp đất cho các thiết bị, điện trở trở tiếp đất phải dưới 10 Ohm, được liên kết đẳng thế toàn bộ thông qua dây liên kết (dây te)
  • Không được sử dụng loại mạng Ethernet bình thường để lắp đường PoE - vì mức điện áp khác nhau, chúng sẽ bị hỏng ngay khi có nguồn điện.
  • Thiết bị được lắp đặt phía nào thì chỉ bảo vệ hiệu quả cho phía đó (như đầu switch thì hiệu quả cho switch)

Để bảo vệ an toàn cho tài sản và dữ liệu, việc trang bị các chống sét toàn diện nói chung và giải pháp chống sét cho hệ thống camera nói riêng là những yêu cầu rất cần thiết để bảo đảm an ninh và an toàn cho bạn.

Nếu cần tư vấn và tìm hiểu thêm thông tin, quý khách vui lòng liên hệ với công ty chống sét TAEC để được hỗ trợ tốt nhất.


Trong Bài 3 – Giải pháp chống sét cho Camera Analog, chúng tôi sẽ tiếp tục giới thiệu cách bảo vệ cho hệ thống camera truyền thống sử dụng cáp đồng trục, vốn vẫn rất phổ biến và cũng chịu nhiều ảnh hưởng từ giông sét.

Sản phẩm áp dụng

THIẾT BỊ CHỐNG SÉT AC Xem thêm Thu gọn
Thiết bị chống sét 1 pha DAC50VG-20-275 (2P, Type 2+3, 50kA)
DAC50VG-20-275
CITEL/ FRANCE
  • Thiết bị bảo vệ 1 pha 2P (L+N) Type 2+3 mạng điện TN
  • Điện áp Un 230V, Uc 275V, TOV 440V
  • Công nghệ VG hiệu suất cao và cầu chì nhiệt ngắt mạch
  • Dòng cắt xung lan truyền (8/20µs) Imax 50kA/cực, 100kA/total
  • Không có dòng rò & dòng phóng theo, chịu ngắn mạch 50kA
  • Hướng bảo vệ L-G & N-G
  • Cấp bảo vệ Up 1,5kV(L-G, N-G), Up(5kA) 0,7kV, sóng kết hợp Uoc 6kV
  • Chỉ báo tình trạng hoạt động của thiết bị
  • Cáu hình: đế và 2 mod MDAC50VG-275
  • Lắp đặt trên din-ray, nối song song mạng điện
  • Đáp ứng IEC61643-11, EN61643-11, UL1449, EAC, KEMA
DAC1-13VG-20-275 Thiết bị cắt sét 1 pha 50kA Type 1+2+3
DAC1-13VG-20-275
CITEL/ FRANCE
  • Bảo vệ 1 pha 2P (L+N) Type 1+2+3 mạng điện TN
  • Điện áp Un 230V, Uc 275V, TOV 440V
  • Công nghệ VG hiệu suất cao, cầu chì nhiệt ngắt mạch
  • Cắt xung trực tiếp (10/350µs): Iimp 12,5kA/P, 25kA/total
  • Cắt xung lan truyền (8/20µs) Imax 50kA/P, Imax 100kA/total
  • Không có dòng rò & dòng phóng theo, chịu ngắn mạch 50kA
  • Năng lượng riêng W/R 40kJ/ohm
  • Kiểu bảo vệ đồng hướng L-G, N-G
  • Cấp bảo vệ Up 1,5kV (L-G, N-G)
  • Điện áp dư Up (5kA) 0,7kV
  • Mức chịu sóng kết hợp (8/20µs và 1.2/50µs) Uoc 6kV
  • Chỉ báo tình trạng hoạt động của thiết bị
  • Cấu hình: đế và 2 mod DAC1-13VG-275
  • Lắp đặt trên din-ray, nối song song mạng điện
  • Đáp ứng IEC61643-11, EN61643-11, UL1449
TỦ CHỐNG SÉT AC Xem thêm Thu gọn
PDS251-52VG-32A: Tủ cắt lọc 32A 1 pha (Type 1+2+3, Iimp 25kA, Imax 140kA-50kA, L/C)
PDS251-52VG-32A
TACpro/ Viet Nam
  • Tủ cắt lọc AC nối tiếp 1 pha 32A
  • Bảo vệ đa cấp Type 1+2+3
  • Điện áp định mức Un 230V, tối đa Uc 275V, TOV 440V
  • Lọc bằng cuộn cảm phối hợp 32A
  • Lọc nhiễu RF bằng tụ lọc 440 nF - loại X1
  • Công nghệ VG hiệu suất cao
  • Cắt sơ cấp (L-G) 25kA (10/350µs), 140kA (8/20µs)
  • Cắt thứ cấp (L-G) 50kA (8/20µs)
  • Cắt N-G: 50kA (8/20µs)
  • Kiểu bảo vệ L-G, N-G.
  • Cấp bảo vệ Up 1,5kV, sóng kết hợp Uoc 6kV
  • Chỉ báo tình trạng hoạt động trên module
  • Ngõ ra kết nối thiết bị báo động (đèn, chuông..)
  • Cấu hình: DS250E, DAC52VG, DSH35, DUC (Citel/Pháp)
  • Tủ PVC & MCB 2P32 Schneider
CHỐNG SÉT ĐƯỜNG DỮ LIỆU Xem thêm Thu gọn
Thiết bị chống sét mạng lan 24 port tốc độ 10Gb PL24-CAT6
PL24-CAT6
CITEL/ Pháp
  • Bảo vệ mạng lan 24 port tốc độ 10Gb trên Rack 19'
  • Điện áp định mức Un 5Vdc, tối đa Uc 8Vdc, mức bảo vệ Up 20V
  • Công nghệ GDT 3 cực, Clamping diode
  • Bảo vệ cho cả 4 pair (8 dây) cáp UTP-CAT6
  • Dòng cắt xung cảm ứng (8/20µs) In 0,5kA(L-L), 2kA(L-G)
  • Dòng cắt xung trực tiếp (10/350µs) Iimp 0,5kA
  • Đáp ứng tần số lớn nhất 250 MHz
  • Mức suy hao tối đa 1dB, dòng tải IL 1A
  • Điện dung C < 25 pF, IP20
  • Gắn trên Rack 19", treo tường hoặc để bàn
  • Đấu nối tiếp với đường mạng, 24 cổng IN, 24 cổng OUT chuẩn RJ45
  • Đáp ứng IEC 61643-21, EN 61643-21, UL497B, IEEE 802-3an
Thiết bị chống sét đường mạng 10Gb MJ8-C6A (Cat6A, RJ45, 2KA)
MJ8-C6A
CITEL/ FRANCE
  • Chống sét lan truyền đường mạng CAT6A RJ45
  • Bảo vệ cho cả 4 đôi dây + shield
  • Đáp ứng tốc độ truyền dữ liệu 10 Gb/s
  • Điện áp định mức Un 5Vdc, tối đa Uc 8Vdc, mức bảo vệ Up 20V
  • Công nghệ GDT 3 cực, Clamping diode. IP20
  • Đáp ứng tần số lớn nhất > 500 MHz, suy hao < 1dB, dòng tải IL 1A
  • Dòng cắt định mức xung lan truyền (8/20µs) In 0,5kA(L-L), 2kA(L-G)
  • Dòng cắt tối đa (8/20µs) Imax 2kA
  • Dòng cắt xung trực tiếp (10/350 µs) Iimp 0,5kA
  • Cấp bảo vệ chống thấm IP20
  • Lắp đặt trên din-ray, nối tiếp với đường dây, kết nối in/out RJ45
  • Đáp ứng IEC 61643-21, EN 61643-21, UL497B, IEEE 802-3an
MSP-VM230/R Chống sét Camera IP 220V (UTP, RJ45, 100Mb)
MSP-VM230/R
CITEL/ FRANCE
  • Chống sét tích hợp cho Camera IP 220V
  • Bảo vệ đường nguồn 1 pha: điện áp định mức Un 230Vac, tối đa Uc 255Vac, mức bảo vệ Up 1,2kV, sóng kết hợp Uoc 10kV/5kA, dòng tải 5A, dòng cắt set xung (8/20µs) In 5kA, Imax 10kA, đèn báo tình trạng hoạt động
  • Bảo vệ đường mạng cho cáp UTP 4 pair, kết nối RJ45, tốc độ 100Mbps, điện áp Un 5Vdc, Uc 8Vdc, mức bảo vệ Up 20V, tần số >125MHz, suy hao <1dB, dòng tải 0,3A, dòng cắt xung (8/20µs) In 2,5kA; Imax 5kA, kết nối in/out: RJ45
  • Lắp đặt trên din-ray, đấu nối tiếp với đường dây
  • Đáp ứng IEC/EN 61643-11, 61643-21, UL1449
MSP-VM24/R Chống sét Tích hợp Cho Camera IP 24V (UTP RJ45, 100Mb, 10kA)
MSP-VM24/R
CITEL/ FRANCE
  • Bảo vệ Camera IP 24V tích hợp
  • Bảo vệ đường nguồn và đường mạng Ethernet RJ45
  • Bảo vệ cho đường nguồn: điện áp định mức Un 24Vac/dc, tối đa Uc 30Vac/dc, mức bảo vệ Up 0,22kV, sóng kết hợp Uoc 10kV/5kA, dòng tải 5A, dòng cắt xung (8/20µs) In 5kA, Imax 10kA, đèn báo tình trạng hoạt động
  • Bảo vệ cho đường mạng RJ45: bảo vệ 4 đôi dây, tốc độ 100Mbps, điện áp định mức Un 5Vdc, tối đa Uc 8Vdc, mức bảo vệ Up 20V, tần số 125MHz, suy hao <1dB, dòng tải 0,3A, dòng cắt xung (8/20µs) In 2,5kA; Imax 5kA, kết nối in/out: RJ45
  • Lắp đặt rời hoặc gắn din-ray, đấu nối tiếp với đường dây
  • Đáp ứng IEC/EN 61643-11, 61643-21, UL1449
MSP-VM12/R Chống sét tích hợp cho Camera IP (12V, RJ45, Ethernet UTP)
MSP-VM12/R
CITEL/ FRANCE
  • Bảo vệ tích hợp cho đường nguồn 12V và đường mạng Camera IP
  • Bảo vệ nguồn: điện áp định mức Un 12Vac/dc, tối đa Uc 15Vac/dc, mức bảo vệ Up 0,22kV, sóng kết hợp Uoc 10kV/5kA, dòng tải 5A, dòng cắt xung (8/20µs) In 5kA, Imax 10kA, đèn báo tình trạng hoạt động
  • Bảo vệ Ethernet CAT5: bảo vệ 4 đôi dây, tốc độ 100Mbps, điện áp định mức Un 5Vdc, tối đa Uc 8Vdc, mức bảo vệ Up 20V, tần số >125MHz, suy hao <1dB, dòng tải 0,3A, dòng cắt xung (8/20µs) In 2,5kA; Imax 5kA, kết nối in/out: RJ45
  • Lắp đặt trên din-ray, đấu nối tiếp với đường dây
  • Đáp ứng IEC/EN 61643-11, 61643-21, UL1449
