LAN-10G-POE-CRPS Chống sét đường dây PoE ngoài trời (IP 67, 10GB, Iimp 500A, Imax 2kA)
LAN-10G-POE-CRPS Chống sét đường dây PoE ngoài trời (IP 67, 10GB, Iimp 500A, Imax 2kA)
Giá tham khảo :
Liên hệ
Chọn sản phẩm để báo giá
  • Series
    LAN-10G
  • Model
    LAN-10G-POE-CRPS
  • Thương hiệu / Xuất xứ
    CITEL / FRANCE
  • Chống sét trên đường dây mạng Ethernet POE++
  • Vỏ nhôm chắc chắn, 2 đầu cable gland, chuẩn IP67
  • Vùng bảo vệ LPZ 0–3, thích hợp với tuyến cáp ngoài trời
  • Kết nối RJ45 shielded, hỗ trợ cáp CAT6A S/FTP
  • Đáp ứng đường truyền tốc độ cao 10Gb/s
  • Bảo vệ đầy đủ 4 pair + Shield cho đường LAN và POE
  • Điện áp danh định Un 48 Vdc, liên tục Uc 60 Vdc
  • Tần số cắt >500 MHz, đáp ứng tiêu chuẩn truyền dẫn tốc độ cao
  • Dòng tải tối đa 2 A phù hợp POE++ 90W (4 Pair POE)
  • Dòng xả Imax 2 kA (L–G), tổng 16 kA (8/20 µs)
  • Dòng định mức: In-C1 300 V (L–L), In-C2 2 kA (L–G)
  • Dòng xung trực tiếp Iimp 0.5 kA / 4 kA (10/350 µs) theo chuẩn D1
  • Điện áp bảo vệ Up < 98 V
  • Đáp ứng tiêu chuẩn IEC 61643-21, UL497B, IEEE 802.3af/3at/3bt.

LAN-10G-POE-CRPS

Bảo vệ chống sét trên đường dây PoE ngoài trời



LAN-10G-POE-CRPS là một trong những thiết bị chống sét đường mạng POE++ tốc độ 10 Gbp/s (IEEE 802.3bt) của hãng CITEL Pháp, được thiết kế đặc biệt cho ứng dụng ngoài trời, nơi điều kiện môi trường khắc nghiệt yêu cầu độ bền cao và khả năng chịu đựng dòng sét mạnh.

Sản phẩm được cấu tạo bằng vỏ kim loại chắc chắn với hai đầu cable gland bằng nhựa kỹ thuật chất lượng cao kín nước, cho phép gắn trực tiếp trên đường dây cáp UTP mà không cần DIN-rail, không cần hộp kỹ thuật hay giá đỡ cố định.

Với cấu hình mạch phối hợp các linh kiện GDT với TVS, sản phẩm cung cấp khả năng triệt xung nhanh và chịu được dòng Imax 16kA (8/20μs) và Iimp 500A (10/350μs), đảm bảo an toàn cho các thiết bị mạng nhạy cảm trước các dạng xung trực tiếp, cảm ứng hoặc lan truyền do sét đánh gây ra.

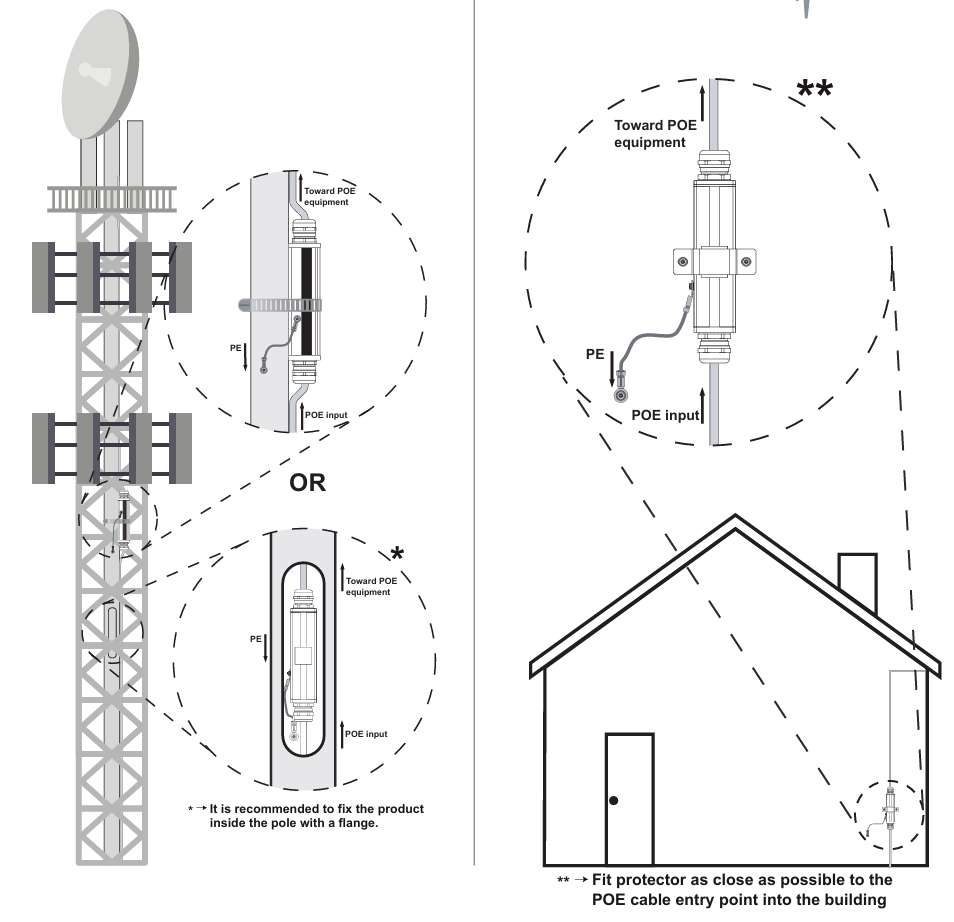

Thiết bị PoE này đạt chuẩn IP67 (tương đương NEMA 6) về khả năng chống nước và bụi thâm nhập một cách tuyêt đối; hoạt động ổn định trong dải nhiệt độ –40°C đến +85°C nên thích hợp để gắn trên cột, tường ngoài trời hoặc trong các tủ thiết bị mà vẫn hoạt động tốt.

Ngoài ra, chúng còn hỗ trợ truyền dẫn dữ liệu đến 10Gb mỗi giây, công suất POE++ đến 90W, và mức điện áp bảo vệ thấp (Up < 10 V ở Line–Line) sẽ giúp duy trì chất lượng tín hiệu và hạn chế gián đoạn.

LAN-10G-POE-CRPS đáp ứng tiêu chuẩn IEC/EN 61643-21, UL497B, IEEE 802.3af/at/bt và phân loại SPD D1, C3, C2, C1, phù hợp cho camera IP PoE, bộ phát WiFi 10Gb, thiết bị PoE công suất lớn và các đường truyền ngoài trời yêu cầu độ ổn định và tin cậy cao nhất.



>>> Xem thêm:

Model LAN-10G-POE-CRPS
Ứng dụng bảo vệ đường tín hiệu Ethernet 10 Gigabit - Cat 6A, S/ FPT
Chế độ bảo vệ (Network) CM /DM
Chế độ bảo vệ (POE) CM / DM (common mode / differential mode)
Tiêu chuẩn truyền dẫn IEEE 802.3bt
Vùng bảo vệ chống sét (LPZ) 0 đến 3
Điện áp hoạt động tối đa DC (Uc) 3.3 Vdc
Điện áp hoạt động tối đa (POE) (Uc) 60 Vdc
Đáp ứng tần số (fmax) 500 MHz
Tốc độ truyền dữ liệu tối đa 10 Gb/giây
Dòng tải tối đa (IL) 2 A
Công suất tối đa POE (4P POE) 90 W
Dòng xả định mức C1 (1.2/50μs & 8/20μs) (L-L, P-P, PoE) 150 A
Dòng xả định mức C2 (1.2/50μs & 8/20μs) (P-P, PoE) 2 kA
Dòng xả tối đa 8/20μs (L-PE) Imax 2 kA
Dòng xả tối đa 8/20μs tổng (1-2, 3-6, 4-5, 7-8 / PE) Imax Total 16 kA
Cấp bảo vệ C3 (10/1000μs), 300 xung @10A (L-L) Up < 10 V
Cấp bảo vệ C3 (10/1000μs), 300 xung @10A (L-PE) Up < 700 V
Cấp bảo vệ C3 (10/1000μs), 300 xung @10A (Pair-Pair, POE) Up < 80 V
Cấp bảo vệ C2 (1.2/50μs & 8/20μs), 10 xung, (L-PE) Up < 1000 V
Cấp bảo vệ C1 (1.2/50μs & 8/20μs), 300 xung, (L-PE) Up < 98 V
Dòng xả xung trực tiếp D1 (10/350μs), 2 xung (L-PE) limp 500 A
Trở kháng đường dây (± 10%) 0 ohm
Điện dung @1MHz, (L/PE) (C) < 5 pF
Phần tử bảo vệ bên trong GDT (Gas discharge tube) + TVS diode
Số dây được bảo vệ 8 dây + shielded
Kiểu két nối (RJ45 + shielded) kết nối vào/ra
Đầu cố định cáp Cable gland plastic
Quy cách Vỏ kim loại với kết nối vào/ ra
Lắp đặt Cột / tường / mặt phẳng
Phụ kiện đi kèm Kẹp chữ U
Chất liệu vỏ Thermoplastic UL94 V-0
Nhiệt độ hoạt động -40 đến +85°C
Cấp bảo vệ chống nước IP67 (NEMA 6)
Chỉ báo ngắt kết nối đường truyền bị gián đoạn - ngắn mạch
Sơ đồ chân giao tiếp chuẩn RJ45 (1-2) (3-6) (4-5) (7-8)
Kích thước 192 x 45 x 40 mm
Tuân thủ các tiêu chuẩn IEC 61643-21 / EN61643-21 / UL497B
IEEE 802-3af/3at/3bt, ANSI/TIA 568-C.1

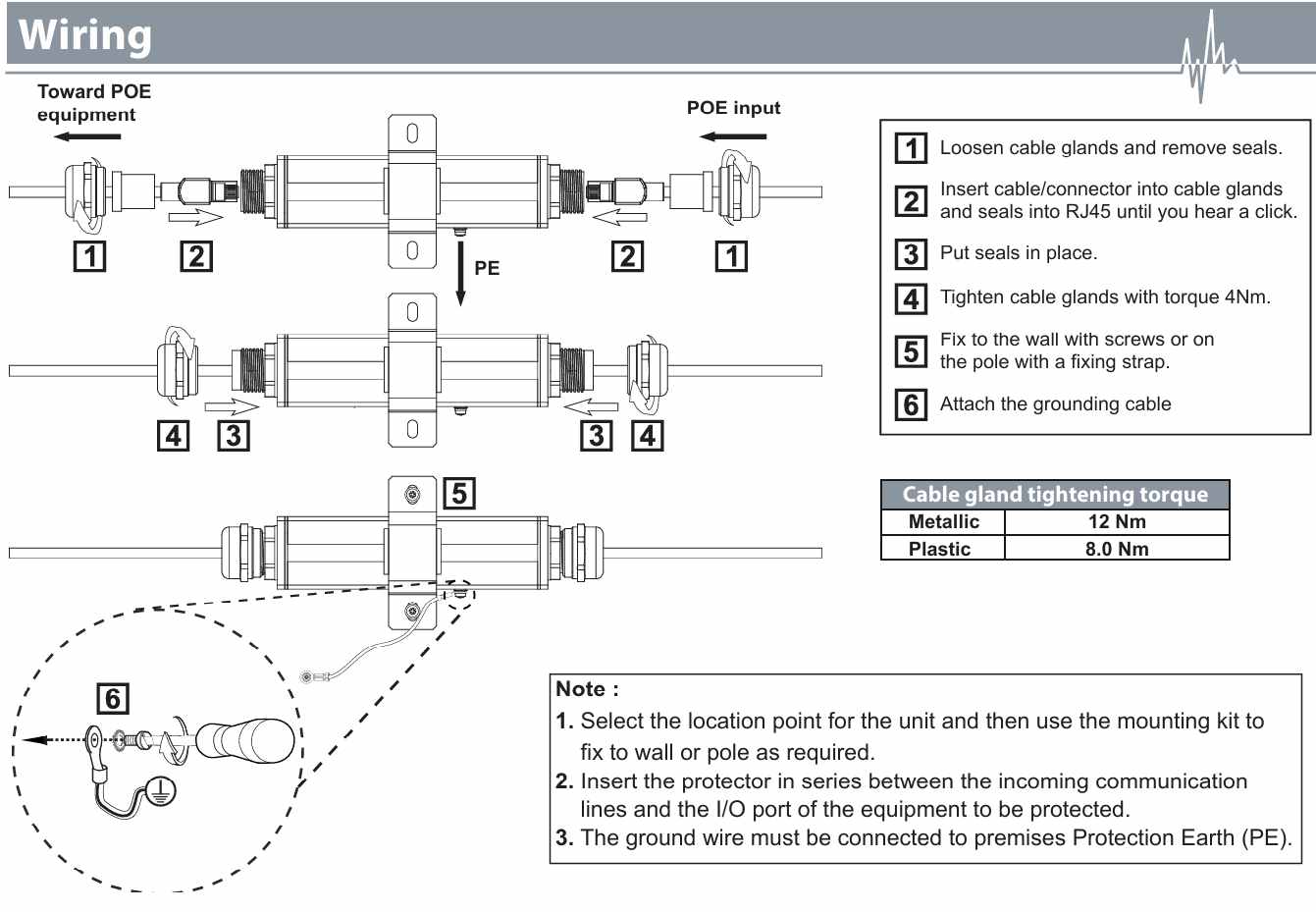

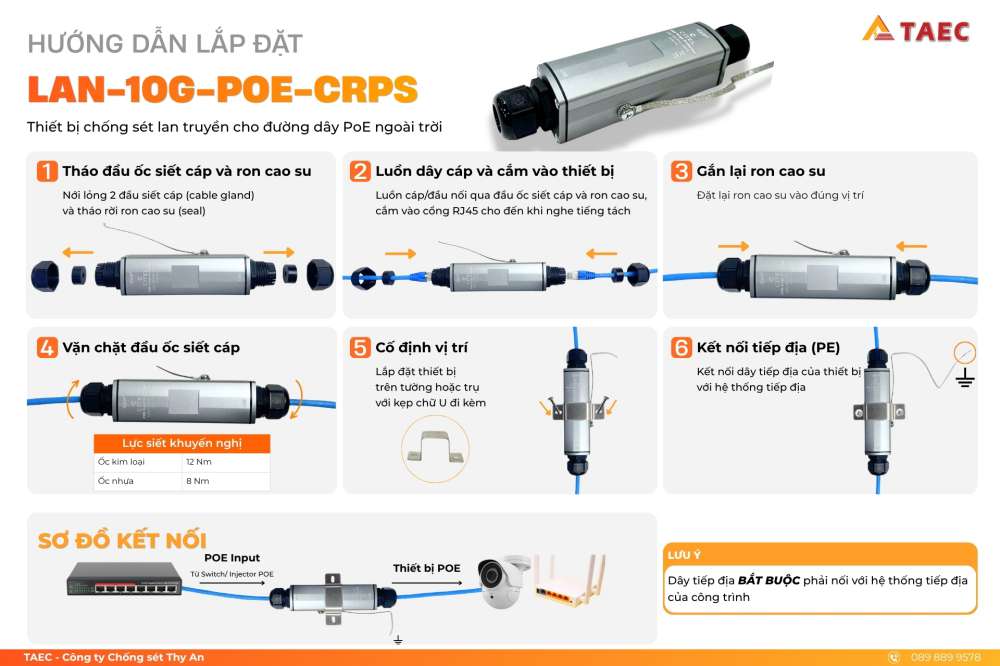

down Hướng dẫn lắp đặt1.4 MB
down Data sheet LAN-10G-POE-CRPS431.3 KB
