Thiết bị cắt sét 3 pha DAC1-13-40-275 (4P, Type 1+2, 12.5kA / 50kA)

DAC1-13-40-275

Bảo vệ nguồn AC 3 pha type 1+2-50kA

DAC1-13-40-275 thuộc dòng DAC1-13 là thiết bị chống sét cho mạng điện 3 pha TNS, thuộc nhóm thiết bị cắt sét Type 1+2, có khả năng triệt tiêu các dòng xung điện áp đột biến do ảnh hưởng bởi dòng xung trực tiếp vào đường dây hoăc kim thu sét gây ra với dạng sóng 10/350µs đồng thời cũng triệt tiêu các dòng xung lan truyền trên mỗi đường dây pha và trung tính.

Cấu tạo của DAC1-13-40-275 gồm 4 mod MDAC1-13-275, sử dụng công nghệ MOV năng lượng cao cho phép thiết bị có khả năng phóng điện cao và phản ứng tốt nhất trên hệ thống điện AC, đặc biệt nhỏ gọn dễ dàng lắp đặt trong các tủ điện tổng, tủ phân phối của hệ thống điện công nghiệp hoặc dân dụng.

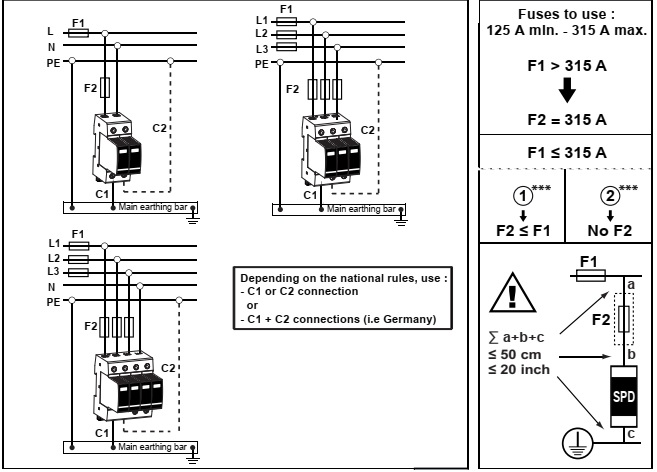

DAC1-13-40-275 là thiết bị chống sét ac lắp trên dinrail thuộc Type 1+2 cho nguồn điện 3 pha 230/400Vac bảo vệ cho cả 3 dây pha L và dây trung tính N, mạng điện nối đất TNS. Bảo vệ L-G, N-G, điện áp định mức Un 230V/pha, quá áp liên tục Uc 275V, tối đa UT440V. Khả năng triệt xung lớn nhất Iimp (10/350µs) 12.5kA/cực, 50kA/total, xung lan truyền Imax (8/20µs) 50kA/cực, 200kA/total. Dòng rò Ipe<1 mA, không có dòng phóng theo, ngắn mạch 50kA, cấp bảo vệ Up=1.3kV (L-G / N-G). Chỉ thị màu về tình trạng hoạt động trên mỗi cực (Xanh-ok, Đỏ-thay thế), kiểu Module Pluggable, gắn DIN rail, đấu nối song song với nguồn điện. Đáp ứng tiêu chuẩn IEC61643, UL1449.

Với phiên bản DAC1-13S-40-275 (có "S") sẽ có tiếp điểm kết nối truyền tín hiệu ra bên ngoài như đèn hoặc còi để báo hiệu tình trạng hoạt động.
