Thiết bị chống sét PoE ngoài trời CRMJ8-POE-C6A (Nhôm, 10Gb, 90W, 2kA)

CRMJ8-POE-C6A thiết bị chống sét POE lắp đặt ngoài trời

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

Thiết bị chống sét PoE ngoài trời CRMJ8-POE-C6A (Nhôm, 10Gb, 90W, 2kA)

Name: Thiết bị chống sét PoE ngoài trời CRMJ8-POE-C6A (Nhôm, 10Gb, 90W, 2kA)
Brand: CITEL
SKU: CRMJ8-POE-C6A
Availability: InStock
Rating: 5 (1 reviews)

Series

CxMJ8-POE
Model

CRMJ8-POE-C6A
Thương hiệu / Xuất xứ

CITEL / FRANCE

Chống sét lan truyền cho thiết bị PoE ngoài trời
Tốc độ 10Gb chuẩn IEEE 802.3bt
Cáp xoắn UTP CAT6A S/FTP
Kết nối RJ45 in/out
Hộp bảo vệ bằng kim loại IP66 (NEMA 4/4X)
Bảo vệ 4 đôi dây + shield
Điện áp định mức Un 48Vdc, tối đa Uc 60Vdc
Điện áp thông qua Up/10A < 20V (L-L), <70V (PoE)
Đáp ứng tần số tín hiệu lớn nhất 500 MHz
Dòng tải IL 2A, công suất 90W
Chịu dòng phóng lớn nhất giữa L-G (8/20µs) Imax 2kA
Dòng thoát sét lan truyền (8/20μs) Itotal 16kA
Dòng thoát xung trực tiếp (10/350µs) Iimp 500A
Lắp treo tường hoặc trên cột (phụ kiện chưa bao gồm)
Đáp ứng IEC 61643-21, EN 61643-21, UL497 B, IEEE 802-3af/3at/3bt, ANSI, TIA-568-C.1
Chứng nhận UL 497B và UL File Number: E184939

CRMJ8-POE-C6A

Thiết bị bảo vệ PoE ngoài trời tốc độ 10Gb

CRMJ8-POE-C6A là một trong những thiết bị chống sét PoE đặc biệt của hãng CITEL Pháp, chúng được thiết kế chuyên dùng cho ngoài trời (outdoor) với chất liệu bằng kim loại sơn tĩnh điện, chống nước chống bụi đạt cấp bảo vệ IP66 (NEMA 4/4X), kết nối và bảo vệ chống sét lan truyền cho đường mạng Ethernet PoE (nguồn và dữ liệu) tốc độ cao đến 10Gb mỗi giây, điện áp đến 60Vdc, bảo vệ cho cả 8 dây và shield của đường cáp UTP Cat 6A.

Bộ chống sét PoE ngoài trời này có cấu tạo đặc biệt để lắp bên ngoài với vỏ nhôm chịu được các điều kiện thời tiết khắc nghiệt, có thể lắp trên trụ tròn hoặc treo tường, khả năng cắt xung định mức 2kA (xung 8/20us) cho mỗi dây với đất, đặc biệt còn chịu được dạng xung trực tiếp 10/350us là 500A. Đáp ứng cho dòng tải 2A, công suất 90W. Kết nối vào ra bằng RJ45 rất tiện dụng.

CRMJ8-POE-C6A sử dụng phù hợp cho các hệ thống thu phát wifi ngoài trời, hệ đèn Led chiếu sáng, đặc biệt chúng được sử dụng hữu ích trong các giải pháp chống sét cho hệ thống camera, chống sét cho camera PoE ngoài trời, cho camera giao thông, khu vực khai thác mỏ, ở các cột đèn chiếu sáng, ở công viên, trang trại và rất nhiều ứng dụng poe ngoài trời khác trong công nghiệp và dân dụng.

Lưu ý: sản phẩm liên quan

Nguyên bộ bao gồm phụ kiện: CRMJ8-POE-C6/KF

Bo mạch thay thế : CRMJ8-POE-C6A/PCB

Phụ kiện lắp trên cột: CR-PM-KIT

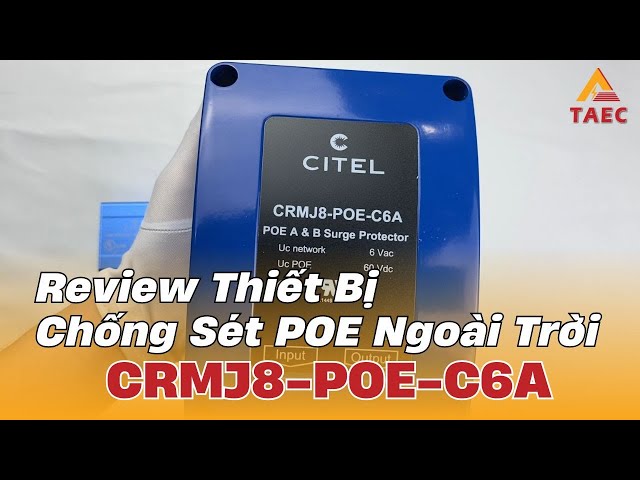

Review giới thiệu CRMJ8-POE-C6A

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model	CRMJ8-POE-C6A
Ứng dụng bảo vệ	Đường mạng Ethernet POE++ Cat 6A
Tốc độ truyền dữ liệu tối đa	10 Gb/s
Cấu hình bảo vệ	8 dây + shielded
Điện áp hoạt động định mức (Un)	48 Vdc
Điện áp hoạt động tối đa DC (Uc)	60 Vdc
Dòng tải tối đa (IL)	2A
Công suất nguồn đáp ứng (4 PPOE)	90W
Đáp ứng tần số cao nhất (fmax)	500 MHz
Mức suy hao tín hiệu	< 1dB
Cấp bảo vệ - Thử nghiệm theo category C3 (IEC61643-21) - Line/Line (Up)	70 V
Dòng phóng xung trực tiếp (thử 2 lần xung 10/350μs) (limp)	500 A
Dòng phóng định mức xung lan truyền giữa L-L (thử 10 xung 8/20μs) (In L/L)	500 A
Dòng phóng lớn nhất xung lan truyền giữa L-G (thử 10 xung 8/20μs) (In L/PE)	2000 A
Dòng thoát sét lan truyền (8/20μs) của thiết bị (Itotal)	16 kA
Phần tử bảo vệ bên trong	GDT + clamping diode
Cấu hình bảo vệ	8 dây + shielded
Kiểu kết nối	RJ45 + shielded đầu cái IN/OUT
Kiểu lắp đặt	Treo Cột / Tường
Chất liệu vỏ	Aluminium
Nhiệt độ hoạt động	-40/+85°C
Vị trí lắp đặt	Ngoài trời / trong nhà
Cấp bảo vệ chống thâm nhập	IP66 (NEMA 4/4X)
Tình trạng lỗi	mất tín hiệu
Sơ đồ chân giao tiếp RJ45	(1-2) (3-6) (4-5) (7-8)
Trọng lượng	1,304 kg
Kích thước	150 x 110 x 100mm
Tuân thủ các tiêu chuẩn	IEC 61643-21/ EN 61643-21 / UL497B IEEE 802-3af/3at/3bt/ANSI/TIA-568-C.1
Chứng nhận đáp ứng	Chứng nhận UL 497B và UL File Number: E184939

Hướng dẫn lắp đặt & sử dụng CRMJ8-POE-C6A

CRMJ8-POE-C6A là thiết bị chống sét ngoài trời dành cho đường truyền dữ liệu PoE (Power over Ethernet), bảo vệ hệ thống camera IP, WiFi AP, hoặc thiết bị mạng khác.

1. Hướng dẫn lắp đặt

1.1. Chuẩn bị

Dây cáp mạng Cat5/Cat6 loại chống nhiễu (STP/FTP)
Dụng cụ bấm đầu RJ45
Dây tiếp địa (PE) với tiết diện phù hợp
Bộ kit gá tường hoặc gá cột (có sẵn với model CRMJ8-POE-C6/KF)

1.2. Vị trí lắp đặt

Lắp càng gần thiết bị cần bảo vệ càng tốt.
Có thể lắp trên tường hoặc cột (đường kính cột từ 5 cm đến 20 cm; nếu lớn hơn cần 2 bộ kit liên kết).
Chú ý: Dây đai inox gá cột (đi theo CRMJ8-POE-C6/KF) là loại chỉ dùng 1 lần, chỉ siết chặt khi đã xác định đúng vị trí.

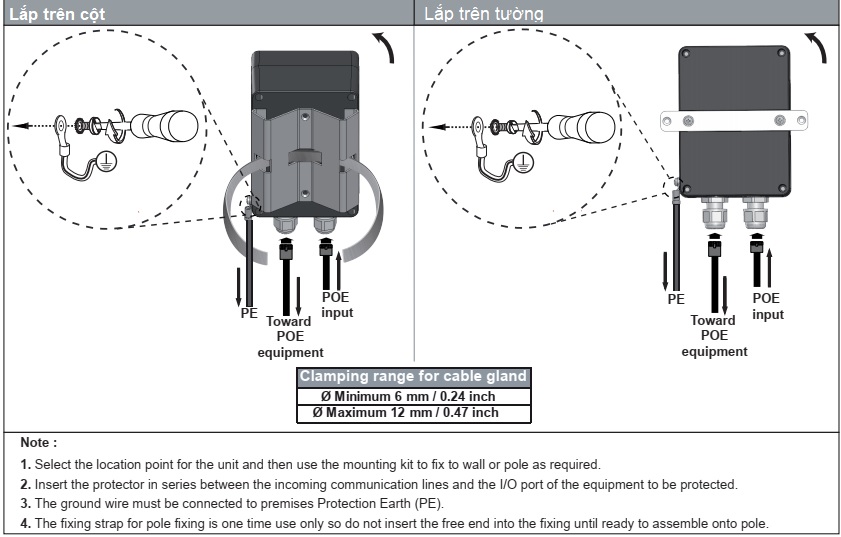

1.3. Các bước lắp đặt

Xác định vị trí lắp trên tường hoặc cột và cố định bằng bộ gá.
Kết nối cáp mạng: Đầu IN (input) hướng về đường mạng từ bên ngoài. Đầu OUT (output) nối về thiết bị PoE cần bảo vệ (camera, AP, switch…). Dùng đầu RJ45 bấm đúng chuẩn T568B.
Đấu dây tiếp địa (PE): Nối cực PE của thiết bị vào hệ thống tiếp địa của công trình. Đảm bảo điện trở tiếp địa ≤ 8 Ω để đạt hiệu quả bảo vệ.
Kiểm tra kết nối: Sau khi đấu xong, cấp nguồn cho hệ thống. Nếu đường truyền và nguồn PoE hoạt động bình thường, đèn tín hiệu trên thiết bị mạng sáng, nghĩa là SPD đang hoạt động tốt.

2. Hướng dẫn sử dụng & bảo trì

Thiết bị chỉ dùng để chống sét bảo vệ đường Ethernet PoE – không dùng cho mục đích khác.
Nếu đường truyền bị ngắt hoàn toàn, SPD đã hỏng → cần thay mới. Có thể thay toàn bộ thiết bị hoặc chỉ thay bo mạch PCB + cổng RJ45.

Bảo trì thay thế định kỳ tùy theo mật độ sét (dù chưa hỏng):

Khu vực ít sét (Ng < 2,5): thay sau ~20 năm.
Khu vực trung bình (2,5 < Ng < 5): thay sau ~15 năm.
Khu vực nhiều sét (5 < Ng < 10): thay sau ~10 năm.
Khu vực rất nhiều sét (Ng > 10): thay sau ~5 năm.

3. Lưu ý an toàn

Chỉ thợ điện hoặc kỹ thuật viên có chuyên môn mới được lắp đặt.
Phải tuân thủ quy định điện quốc gia.
Luôn đảm bảo thiết bị được nối đất đúng kỹ thuật.
Khi thay thế, cần ngắt kết nối PoE trước.

Nếu quý khách cần hỗ trợ thêm thông tin trong quá trình lắp đặt và sử dụng CRMJ8-POE-C6A, hãy liên hệ với công ty chống sét Thy An để được hỗ trợ kịp thời
