DLU-06D3 Chống sét đường tín hiệu RS422 6V (1 pair, Iimp 5kA, Imax 20kA)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

DLU-06D3 Chống sét đường tín hiệu RS422 6V (1 pair, Iimp 5kA, Imax 20kA)

Name: DLU-06D3 Chống sét đường tín hiệu RS422 6V (1 pair, Iimp 5kA, Imax 20kA)
Brand: CITEL
SKU: DLU-06D3
Availability: InStock
Rating: 5 (1 reviews)

Series

DLU
Model

DLU-06D3
Thương hiệu / Xuất xứ

CITEL / FRANCE

Bảo vệ 1 pair + Shiel tín hiệu RS422
Dạng module nguyên khối gắn Dinrail
Điện áp định mức Un 6V, tối đa Uc 10V
Công nghệ GDT 3 cực và 2 cực, Clamping diode
Tần số lớn nhất >3MHz
Suy hao thấp dưới 1dB, dòng tải IL 300mA
Cắt xung lan truyền (8/20µs) In 5kA, Imax 20kA
Cắt xung trực tiếp (10/350µs) Iimp 5kA
Mức bảo vệ (C3 Category test) Up 20V
Đáp ứng IEC 61643-21, EN 61643-21, UL497B. Chứng nhận UL Listed

DLU-24D3

Bảo vệ cho thiết bị kết nối RS422 6V

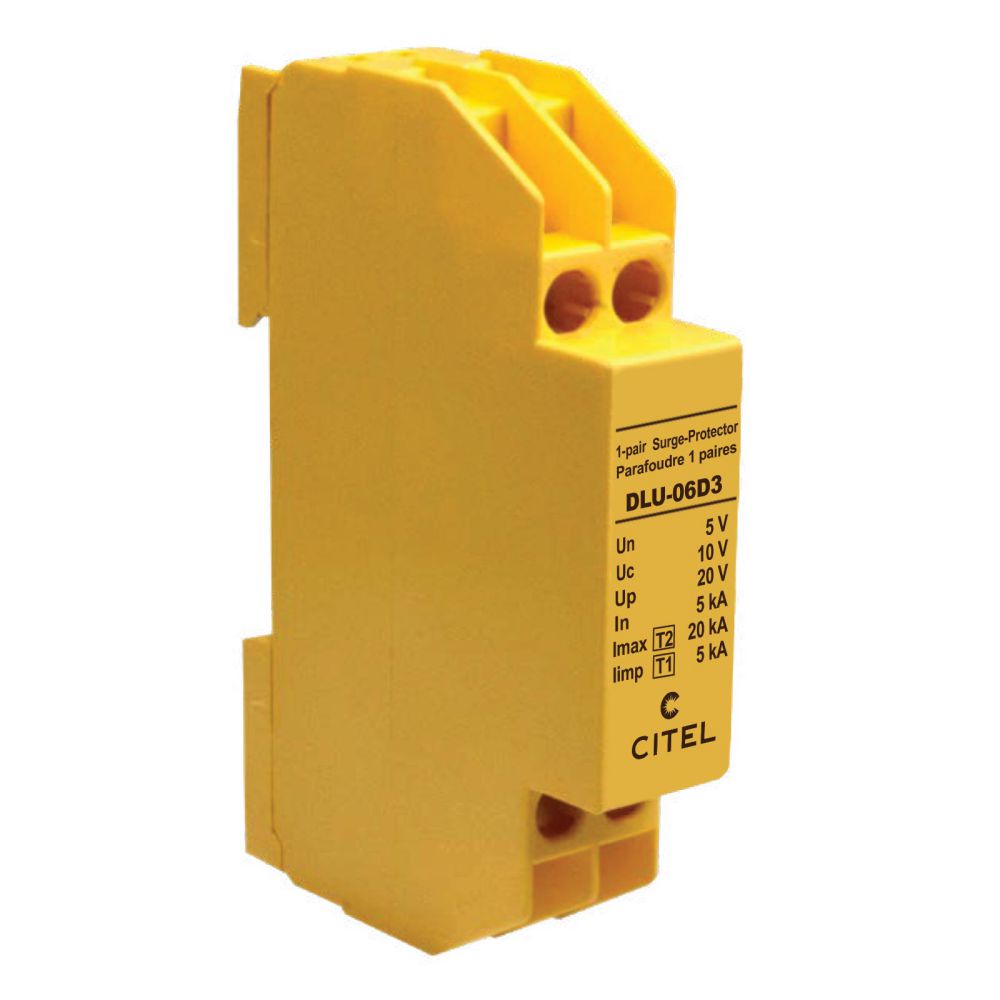

DLU-06D3 là một trong những thiết bị chống sét đường tín hiệu điều khiển của hãng Citel Pháp, chuyên dụng cho RS422 với điện áp chỉ 6V mà thôi (khác với DLU-12D3 có điện áp 12V).

Sản phẩm có cấu tạo dạng DIN module nguyên khối (monobloc) gắn trên ray tiêu chuẩn, vỏ nhựa kỹ thuật chuẩn UL94-V0 chắc chắn, phù hợp để lắp đặt trong các tủ điều khiển, tủ điện công nghiệp hoạt động liên tục.

DLU-06D3 sử dụng ống phóng GDT 3 cực kết hợp 2 cực, diode và điện trở R cho khả năng cắt sét mạnh mẽ (20kA) mà điện áp đã bảo vệ còn lại rất thấp (Up chỉ 30V), rất lý tưởng cho các mạch điều khiển tự động hóa.

Gợi ý: Nếu bạn cần khả năng bảo trì nhanh chóng bằng cách cắm rút mà không cần phải tháo dây, DLA-06D3 sẽ là lựa chọn phù hợp.

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	DLU-06D3
Ứng dụng bảo vệ đường tín hiệu	RS422, RS485
Điện áp hoạt động định mức (Un)	6 Vdc
Điện áp hoạt động tối đa DC (Uc)	10 Vdc
Dòng tải tối đa (IL)	300 mA
Đáp ứng tần số tối đa (fmax)	lớn hơn 3 MHz
Độ suy hao tín hiệu	nhỏ hơn 1 dB
Dòng cắt xung tối đa xung 8/20μs (Imax)	20 kA
Kiểu bảo vệ	đồng hướng/ lệch hướng
Cấp bảo vệ - Thử nghiệm theo category C3 (IEC61643-21) - Line/Line (Up)	20 V
Điện dung tối đa (C)	< 50 pF
Dòng cắt trực tiếp thử nghiệm 2 lần xung 10/350μs - D1 Category (limp)	5 kA
Dòng cắt xung định mức-Thử nghiệm 10 lần xung 8/20μs - C2 Category (In)	5 kA
Dòng trở kháng	nhỏ hơn 4.7 Ohm
Phần tử bảo vệ bên trong	GDT + clamping diode
Cấu hình bảo vệ	1 đôi dây + shielded
Kiểu kết nối	Siết ốc 0.4-1.5 mm²
Lắp đặt	DIN Rail
Chất liệu vỏ	Thermoplastic UL94 V-0
Cấp bảo vệ chống thấm	IP20
Tình trạng lỗi	ngắn mạch, ngắt đường truyền
Tuân thủ các tiêu chuẩn	IEC 61643-21 / EN 61643-21 / UL497A

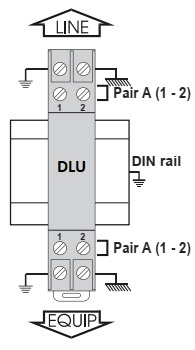

DLU-06D3 được lắp trên din ray và din ray phải được nối đất, khi đó thiết bị được nối đất qua lẫy sắt gài phía dưới thiết bị
Dây nối đất từ din ray đấu nối đến dây nối đất chính của hệ thống phải càng ngắn càng tốt, tối ưu nhất là ≤ 0,5 m
DLU-06D3 được đấu nối tiếp trên đường dây tín hiệu. Cổng đấu nối vào (Line 1-2) / ra (Equip 1-2) dưới trên thiết bị và dây shielded cũng đấu nối như vậy
DLU-06D3 phải lắp đặt sao cho chiều dài đường dây từ ngõ ra (Equip) đến thiết bị cần bảo vệ là ngắn nhất có thể.
