Bộ chuyển đổi RS485 USB: Kết nối Máy tính với Thiết bị đo Chống sét

Trong các hệ thống đo lường, điều khiển tự động hóa công nghiệp cũng như việc giám sát hệ thống chống sét, việc giao tiếp giữa máy tính và các thiết bị sử dụng chuẩn RS485 là rất phổ biến. Do phần lớn máy tính hiện nay không còn tích hợp cổng RS485 vật lý, bộ chuyển đổi RS485 sang USB đóng vai trò là thiết bị trung gian cần thiết để đảm bảo kết nối và truyền thông dữ liệu hiệu quả giữa hai nền tảng giao tiếp khác nhau.

1. Bộ chuyển đổi RS485 USB là gì?

Bộ chuyển đổi RS485 sang USB là thiết bị trung gian dùng để chuyển đổi tín hiệu giữa chuẩn truyền thông nối tiếp RS485 với giao tiếp USB.

Thiết bị này cho phép máy tính hoặc laptop kết nối trực tiếp với các thiết bị hiện trường sử dụng chuẩn RS485, như cảm biến, biến tần, bộ điều khiển lập trình (PLC), đồng hồ đo điện, hoặc thiết bị giám sát,... Chức năng chính của bộ chuyển đổi là chuyển đổi mức điện áp và định dạng dữ liệu giữa hai chuẩn giao tiếp khác nhau, đảm bảo truyền thông ổn định, liên tục và tương thích giữa thiết bị công nghiệp và máy tính.

Xem thêm: Chuẩn truyền thông RS232, RS422, RS485 là gì?

2. Tại sao cần dùng bộ chuyển đổi RS485 USB?

Chuẩn truyền thông RS485 được ứng dụng rộng rãi trong công nghiệp nhờ các ưu điểm vượt trội:

• Cho phép truyền dữ liệu ổn định trên khoảng cách xa
• Hỗ trợ kết nối đa điểm, phù hợp với mô hình truyền thông dạng bus (1 master – nhiều slave).
• Khả năng chống nhiễu cao, hoạt động ổn định trong môi trường có nhiễu điện từ mạnh.

Tuy nhiên, các máy tính và laptop hiện đại thường không còn tích hợp cổng RS485 vật lý, mà chỉ hỗ trợ giao tiếp USB. Vì vậy, bộ chuyển đổi RS485 / USB đóng vai trò là thiết bị trung gian cần thiết, giúp:

• Thiết lập kết nối giao tiếp giữa máy tính và các thiết bị sử dụng chuẩn RS485.
• Thực hiện cấu hình, giám sát và thu thập dữ liệu từ thiết bị hiện trường.
• Hỗ trợ lập trình, kiểm tra và vận hành các hệ thống điều khiển hoặc đo lường thông qua phần mềm trên máy tính.

3. Phân loại bộ chuyển đổi RS485 / USB

Tùy theo mục đích sử dụng và điều kiện vận hành, bộ chuyển đổi USB RS485 có thể được phân thành hai nhóm chính:

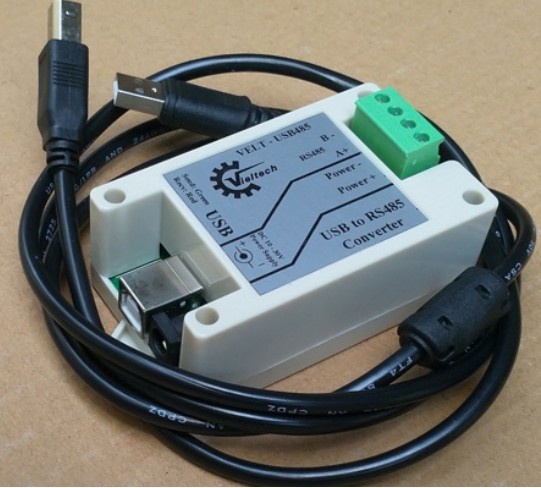

3.1. Dạng công nghiệp – Ổn định, thích hợp cho lắp đặt cố định

Đây là loại bộ chuyển đổi được thiết kế chuyên biệt cho môi trường công nghiệp, nơi yêu cầu độ bền và tính ổn định cao.

Đặc điểm nhận biết:

• Vỏ chắc chắn, thường có lỗ gắn vít để cố định trên thanh ray DIN hoặc vỏ tủ điện.
• Tích hợp mạch bảo vệ chống xung lan truyền, khử nhiễu EMI/RFI.
• Một số dòng có khả năng cấp nguồn phụ cho thiết bị đầu cuối (ví dụ: cảm biến, đồng hồ đo).
• Terminal đấu dây chắc chắn, phù hợp đấu nối lâu dài.

Ứng dụng tiêu biểu:

• Hệ thống tủ điều khiển tự động hóa công nghiệp.
• Trạm quan trắc môi trường hoặc khí tượng thủy văn.
• Các hệ thống đo đếm và giám sát điện năng (như điện mặt trời, điện gió).

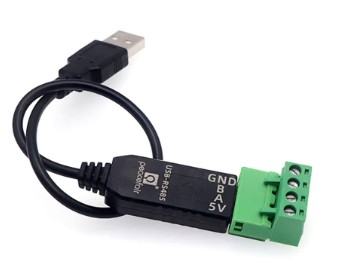

3.2. Dạng Di động, thuận tiện cho thao tác hiện trường

Loại này có thiết kế tối giản, thường là dạng USB cắm trực tiếp, dễ dàng mang theo và sử dụng linh hoạt.

Các đặc điểm chính:

• Kích thước nhỏ, trọng lượng nhẹ.
• Không cần cấp nguồn ngoài, sử dụng trực tiếp từ cổng USB.
• Thích hợp cho các tác vụ tạm thời như kiểm tra, cấu hình nhanh, hoặc demo thiết bị.
• Tự động nhận driver hoặc tự cài, hỗ trợ nhiều hệ điều hành.

Ứng dụng phù hợp:

• Kỹ sư bảo trì, kỹ thuật viên thao tác hiện trường.
• Sinh viên, giảng viên, kỹ thuật viên cần test hoặc mô phỏng kết nối RS485.
• Các tình huống cần cắm/rút thường xuyên hoặc di chuyển liên tục.

4. Các lưu ý chọn bộ chuyển đổi RS485 USB

Khi lựa chọn bộ chuyển đổi RS485 sang USB cho hệ thống đo lường hoặc điều khiển, người dùng cần xem xét các thông số và tính năng kỹ thuật sau để đảm bảo khả năng tương thích và hiệu suất hoạt động tối ưu:

• Khả năng tương thích hệ điều hành: Thiết bị cần hỗ trợ đầy đủ các nền tảng hệ điều hành phổ biến như Windows, Linux, macOS – đặc biệt nếu sử dụng trong môi trường đa hệ thống hoặc kỹ thuật hiện trường.

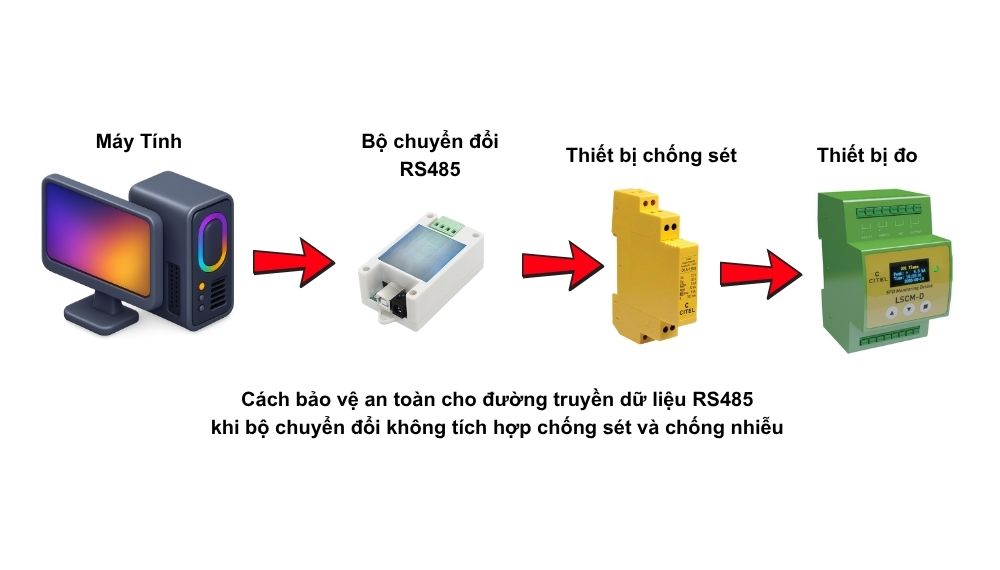

• Tích hợp bảo vệ chống sét và chống nhiễu: Với các ứng dụng công nghiệp ngoài trời hoặc trong môi trường có nhiễu điện từ cao, nên chọn thiết bị có mạch bảo vệ chống sét lan truyền và chống nhiễu EMC để đảm bảo an toàn và độ bền lâu dài. Nếu bộ chuyển đổi không tích hợp chống sét và chống nhiễu bạn có thể dùng thiết bị chống sét đường dữ liệu DLA để bảo vệ.

• Kết cấu đấu nối cơ khí chắc chắn: Cổng kết nối RS485 cần có terminal dạng bắt vít hoặc đầu cắm công nghiệp, đảm bảo tiếp xúc ổn định, không bị lỏng trong quá trình vận hành lâu dài hoặc khi rung động cơ học.
• Khả năng truyền xa: Nên ưu tiên các thiết bị hỗ trợ khoảng cách truyền tối thiểu từ 800 đến 1200 mét (phụ thuộc vào tốc độ truyền và loại cáp), nhằm đáp ứng các yêu cầu kết nối trong hệ thống phân tán.
• Hỗ trợ nhiều tốc độ baud: Thiết bị nên cho phép cấu hình tốc độ truyền linh hoạt (từ 9600 bps đến 115200 bps hoặc cao hơn), tương thích với nhiều loại thiết bị đầu cuối khác nhau (PLC, đồng hồ đo, cảm biến...).

Xem thêm: Bảo vệ chống quá điện áp đường tín hiệu RS232, RS422, RS485

5. Ứng dụng thực tế

Bộ chuyển đổi RS485 sang USB được sử dụng rộng rãi trong các hệ thống điều khiển và giám sát công nghiệp, đặc biệt khi cần kết nối thiết bị RS485 với máy tính hiện đại. Một số ứng dụng tiêu biểu:

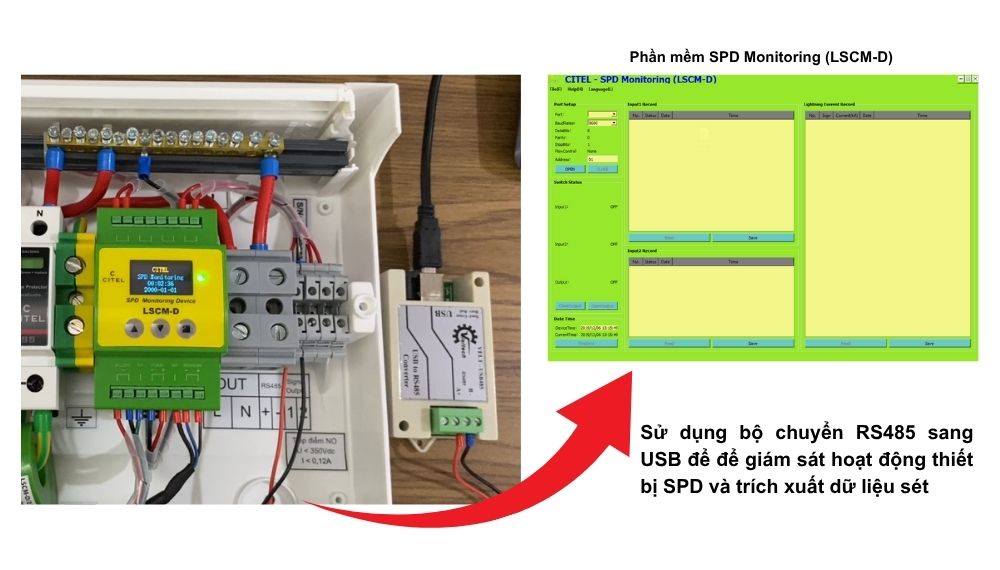

• Kết nối bộ đếm sét LSCM D: Giao tiếp RS485 (Modbus RTU) để cấu hình, giám sát số lần sét, dòng xung và tình trạng thiết bị.
• Lập trình PLC, biến tần: Giao tiếp với phần mềm kỹ thuật để cấu hình và giám sát.
• Đọc dữ liệu cảm biến: Nhận dữ liệu từ các thiết bị đo nhiệt độ, độ ẩm, áp suất qua RS485.
• Giám sát điện năng: Kết nối công tơ điện kỹ thuật số để thu thập thông số hệ thống.
• Bảo trì, kiểm tra nhanh: Dùng trong hiện trường để test thiết bị hoặc cấu hình tạm thời.

6. Kết luận

Bộ chuyển đổi RS485 USB tuy nhỏ gọn nhưng đóng vai trò quan trọng trong việc kết nối các thiết bị hiện trường với hệ thống giám sát hoặc điều khiển trung tâm. Việc lựa chọn đúng loại – giữa thiết bị công nghiệp chuyên dụng và phiên bản di động – sẽ giúp đảm bảo độ ổn định, khả năng tương thích và hiệu quả vận hành.

Dù sử dụng trong cấu hình bộ đếm sét thông minh LSCM D, lập trình PLC, hay kiểm tra thiết bị tại hiện trường, một bộ chuyển đổi phù hợp sẽ hỗ trợ kỹ sư, kỹ thuật viên và người dùng tối ưu hóa quy trình làm việc một cách nhanh chóng và tin cậy.

Để tìm hiểu thêm các thông tin chuyên ngành khác, hoặc cần cung cấp các bộ chuyển đổi phù hợp với yêu cầu thực tế, hãy liên hệ với TAEC để được hỗ trợ đầy đủ.
