DLU-12D3 Chống sét đường tín hiệu 12V RS232 /RS485 /Profibus /FieldBus

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

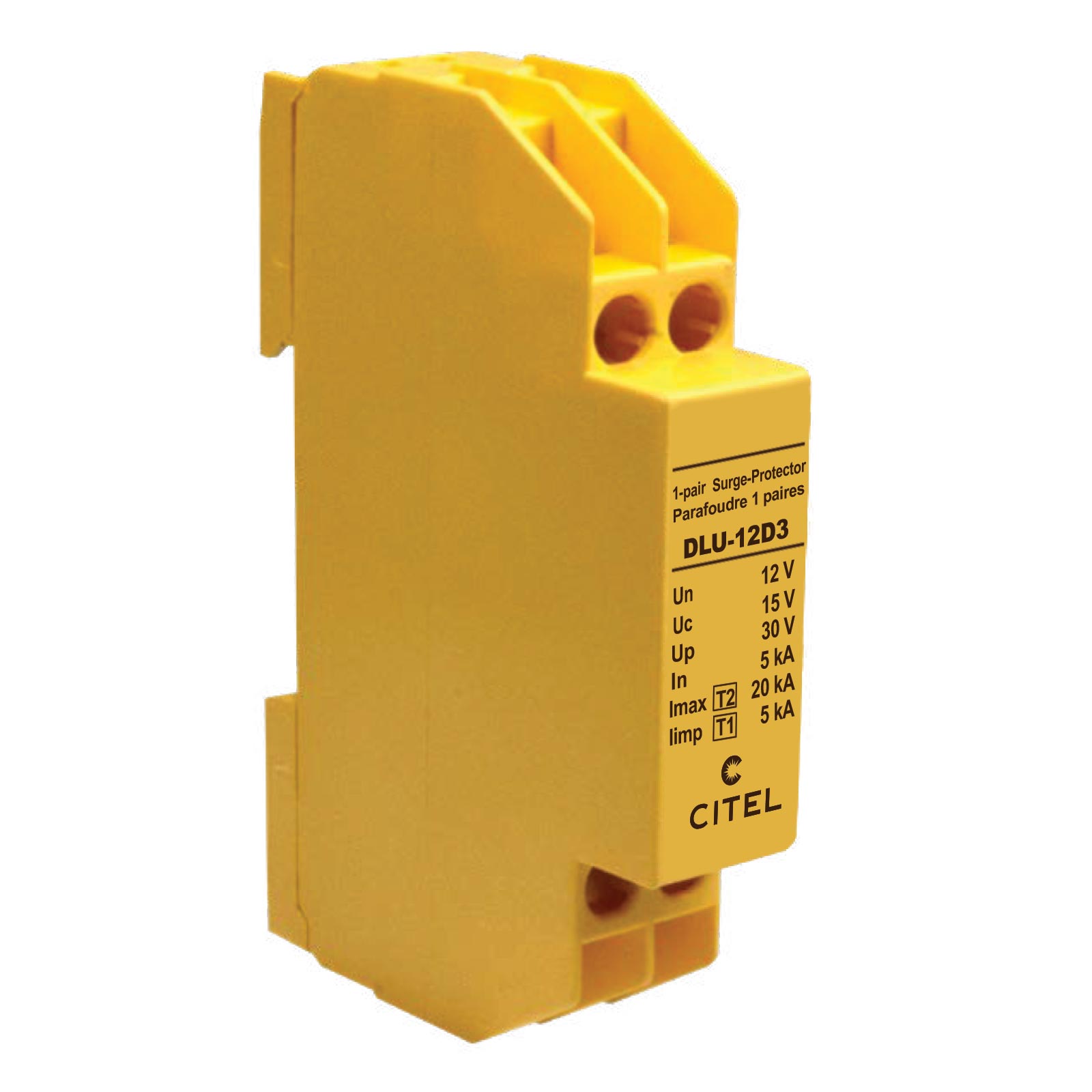

DLU-12D3 Chống sét đường tín hiệu 12V RS232 /RS485 /Profibus /FieldBus

Name: DLU-12D3 Chống sét đường tín hiệu 12V RS232 /RS485 /Profibus /FieldBus
Brand: CITEL
SKU: DLU-12D3
Availability: InStock
Rating: 5 (1 reviews)

Series

DLU
Model

DLU-12D3
Thương hiệu / Xuất xứ

CITEL / FRANCE

Bảo vệ 1 đường tín hiệu RS232, RS485, Profibus, FieldBus
Cấu tạo dạng DIN đơn khối monobloc
Điện áp định mức Un 12V, tối đa Uc 15V, mức bảo vệ Up 30V
Đáp ứng tần số lớn nhất trên 3MHz
Mức suy hao rất bé: dưới 1dB
Dòng cắt Type 2 (8/20µs) In5kA, Imax 20kA
Dòng cắt Type 1 (10/350µs) Iimp 5kA
Dòng tín hiệu tối đa 300mA
Thời gian đáp ứng nhỏ hơn 1ns
Tốc độ truyền dữ liệu trên 1Mbs
Không có dòng điện cảm, trở kháng < 4,7Ohm, IP20
Đáp ứng IEC 61643-21, EN 61643-21, UL497A.
Chứng nhận UL Listed

DLU-12D3

Trong các nhà máy sản xuất công nghiệp hay dịch vụ luôn có hệ thống điều khiển được kết nối qua mạng tín hiệu như RS232, RS485, Profibus-FMS hay FieldBus, chúng thường xuyên chịu tác động của nhiễu xung, cảm ứng điện từ và đặc biệt là lan truyền từ sét đánh. Để đảm bảo hệ thống vận hành ổn định, sử dụng thiết bị chống sét đường tín hiệu chuyên dụng là yêu cầu bắt buộc.

DLU-12D3 là thiết bị chống sét lan truyền cho 1 đường tín hiệu 2 dây (1 pair) điện áp 12V - như RS232, RS485, Profibus-FMS, Interbus và FieldBus-H1. Với điện áp làm việc tối đa 15V và độ suy hao dưới 1dB, đảm bảo không ảnh hưởng đến chất lượng tín hiệu được truyền đi.

DLU-12D3 thuộc dòng DLU của Citel Pháp (xem các sản phẩm DLU ở bên dưới). Dòng DLU này được thiết kế dạng đơn khối (monobloc) nên rất nhỏ gọn và bền bỉ, ít hư hỏng cơ khí và phù hợp để lắp đặt trong các tủ điều khiển, tủ điện công nghiệp hoạt động liên tục 24/7. Vỏ của DLU bằng chất liệu nhựa kỹ thuật có khả năng kháng cháy cao nhất theo chuẩn UL94-V0, chịu nhiệt tốt từ –40 đến +85°C.

DLU-12D3 sử dụng ống phóng điện (GDT), diode kẹp (D) và điện trở R để tăng hiệu quả triệt tiêu không chỉ với sét lan truyền (Imax 20kA) mà cả xung sét trực tiếp (Iimp 5kA), cho mức bảo vệ tối ưu (Up chỉ 30V), rất lý tưởng cho các mạch điều khiển điện áp thấp.

DLU-12D3 được thiết kế để bảo vệ cho các hệ thống điều khiển quan trọng như:

Đường tín hiệu RS232/RS485 trong dây chuyền tự động hóa
Mạng truyền thông công nghiệp Profibus, Interbus, FieldBus
Bảo vệ trên đường kết nối PLC, SCADA, DCS trong các tủ tín hiệu vào ra
Bảo vệ cho các cảm biến, I/O, thiết bị đo lường
Tủ điện công nghiệp, tủ điều khiển, tủ mạng kỹ thuật số

Tóm lại: DLU-12D3 là sản phẩm chống sét lan truyền rất hiệu quả, gọn gàng, ổn định và bền bỉ cho mạng tín hiệu 12V trong tủ điều khiển công nghiệp, đặc biệt hữu ích cho các dây tín hiệu đi xa giữa nhiều tủ điều khiển, nơi có nhiều tác nhân gây nhiễu cảm ứng và lan truyền sét.

Nếu bạn cần bảo vệ luôn cho cả dây shield để hạn chế nhiễu tối đa, đồng thời ưu tiên khả năng bảo trì nhanh chóng bằng cách cắm rút mà không cần phải tháo dây, DLA-12D3 sẽ là lựa chọn tối ưu hơn.

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng

Model	DLU-12D3
Ứng dụng bảo vệ đường tín hiệu	RS232, RS485, Profibus, FieldBus
Điện áp hoạt động định mức (Un)	12 Vdc
Điện áp hoạt động tối đa DC (Uc)	15 Vdc
Đáp ứng tần số tối đa (fmax)	> 3 MHz
Dòng tải tối đa (IL)	300 mA
Dòng cắt tối đa xung 8/20μs (Imax)	20 kA
Dòng điện cảm ứng	không
Điện áp bảo vệ - Thử nghiệm theo category C3 (IEC61643-21) - Line/Line (Up)	30 V
Điện áp bảo vệ - Thử nghiệm theo category C3 (IEC61643-21) - Line/PE (Up)	20 V
Dòng cắt xung trực tiếp (2 lần xung 10/350μs) - D1 Category (limp)	5 kA
Trở kháng	< 4.7 Ohm
Phần tử bảo vệ bên trong	GDT + clamping diode
Cấu hình bảo vệ	1 đôi dây + shielded
Kiểu kết nối	Siết ốc 0.4-1.5 mm²
Lắp đặt	DIN Rail
Chất liệu vỏ	Thermoplastic UL94 V-0
Cấp bảo vệ chống thấm	IP20
Tình trạng lỗi	ngắn mạch
Mod thay thế	-
Tuân thủ các tiêu chuẩn	IEC 61643-21 / EN 61643-21 / UL497A

Hướng dẫn lắp đặt DLU-12D3

Việc lắp đặt thiết bị chống sét cho đường tín hiệu dòng sản phẩm DLU cần tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật nhằm đảm bảo hiệu quả bảo vệ và độ an toàn cho hệ thống. Theo hướng dẫn kỹ thuật từ CITEL, chỉ người có chuyên môn điện mới được phép thao tác.

1. Chuẩn bị và kiểm tra

Xác định vị trí lắp đặt và đấu nối dây phù hợp
Kiểm tra mức điện áp và dạng tín hiệu phù hợp với DLU-12D3: điện áp định mức 12V, dòng tải tín hiệu dưới 300mA, dạng tín hiệu truyền thông phù hợp.
Thiết bị được thiết kế để gắn trực tiếp lên thanh DIN 35 mm, cần đảm bảo tủ điện khô ráo, đạt tiêu chuẩn IP20 và phù hợp cho lắp đặt trong nhà.
Khi gắn lên thanh DIN, kiểm tra khóa gài để chắc chắn thiết bị được cố định đúng vị trí.

2. Đấu nối

LINE (IN): đấu với đường tín hiệu đi vào từ thiết bị bên ngoài.
EQUIP/OUT: đấu ra thiết bị nhận như PLC, RTU hoặc module I/O.
Dây tín hiệu cần được siết chặt với mô-men xoắn tiêu chuẩn (0.5 Nm) theo hướng dẫn để đảm bảo tiếp xúc tốt.
Thiết bị phải được nối với hệ thống đẳng thế thông qua cực PE hoặc điểm tiếp đất trên DIN-rail để đảm bảo khả năng thoát xung.
Độ dài dây nối đất không vượt quá 50 cm để không làm tăng Up.

3. Kiểm tra sau khi lắp đặt

Nếu tín hiệu bị ngắt (theo cơ chế "transmission interrupt"), thiết bị được xem là hư hỏng và cần thay thế.
Với dòng DLA plug-in, chỉ cần thay module; với DLU phải thay cả bộ thiết bị.
