DACN1-25CVGS-11-275 Chống sét 1 pha Type 1+2+3 (2P, 25kA+100kA, TT-TNS)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

DACN1-25CVGS-11-275 Chống sét 1 pha Type 1+2+3 (2P, 25kA+100kA, TT-TNS)

Name: DACN1-25CVGS-11-275 Chống sét 1 pha Type 1+2+3 (2P, 25kA+100kA, TT-TNS)
Brand: CITEL
SKU: DACN1-25CVGS-11-275
Availability: InStock
Rating: 5 (1 reviews)

Series

DACN1-25C
Model

DACN1-25CVGS-11-275
Thương hiệu / Xuất xứ

CITEL / FRANCE

Chống sét 1 pha 2P (L+N) Type 1+2+3
Cấu tạo nguyên khối gắn dinrail trong tủ điện
Công nghệ VG hiệu suất cao và cầu chì nhiệt ngắt mạch
Điện áp Un 230V, Uc 275V, TOV 440V
Dòng cắt (10/350µs) Iimp 25kA/P, 50kA/ total
Dòng cắt (8/20µs) In 25kA, Imax 100kA/P
Không có dòng rò và phóng theo
Chịu ngắn mạch 50kA
Chịu sóng kết hợp Uoc 6kV
Cấp bảo vệ Up In 1,5kV
Cấu hình bảo vệ L-N và N-G
Chỉ thị màu và tiếp điểm kết nối báo động
Kết nối song song hoặc nối tiếp
Đáp ứng IEC61643-11, EN61643-11

DACN1-25CVGS-11-275

Bảo vệ 1 pha Type 1+2+3 công nghệ VG

DACN1-25CVGS-11-275 là thiết bị chống sét AC Type 1+2+3 thế hệ mới của hãng CITEL Pháp, sử dụng công nghệ VG (MOV + GSG) độc quyền cho ra các tính năng an toàn tuyệt với như: không rò dòng, không tạo dòng nối đất, vận hành ổn định ngay cả trong lưới điện có nhiều nhiễu và biến động.

Với khả năng chịu xung sét trực tiếp Iimp 25 kA (10/350µs) và lan truyền Imax 100 kA, cùng mức điện áp kẹp còn lại Up chỉ 1.5 kV, sản phẩm mang lại khả năng bảo vệ mạnh mẽ nhưng cực kỳ hiệu quả và an toàn cho hệ thống điện một pha 230V – TT/TN-S, phù hợp cho nhà xưởng, tòa nhà, văn phòng, trạm viễn thông và các thiết bị điện tử nhạy cảm.

Cấu hình bảo vệ của DACN1-25CVGS-11-275 là L–N và N–PE, đây là cấu trúc chuẩn cho SPD Type 1/2/3 theo IEC 61643-11, mang lại nhiều ưu điểm như:

L–N giúp giảm điện áp lan truyền đến thiết bị.
N–PE đưa xung đột biến về đất an toàn và cân bằng điện thế với đất.
Tránh gây nhảy RCCB/RCBO vì không có dòng rò về PE.
Cho phép đạt mức Up thấp hơn, bảo vệ tốt hơn cho thiết bị nhạy cảm.
Ổn định hơn trong mạng TT và TN-S, đặc biệt khi trung tính chập chờn hoặc có xung nhiễu cao.

Với thiết kế monobloc, chỉ thị trạng thái, tiếp điểm cảnh báo từ xa và chứng nhận EN/IEC 61643-11 (KEMA), DACN1-25CVGS-11-275 là lựa chọn tối ưu cho các công trình cần một hệ thống chống sét bền bỉ, an toàn và hiệu quả lâu dài.

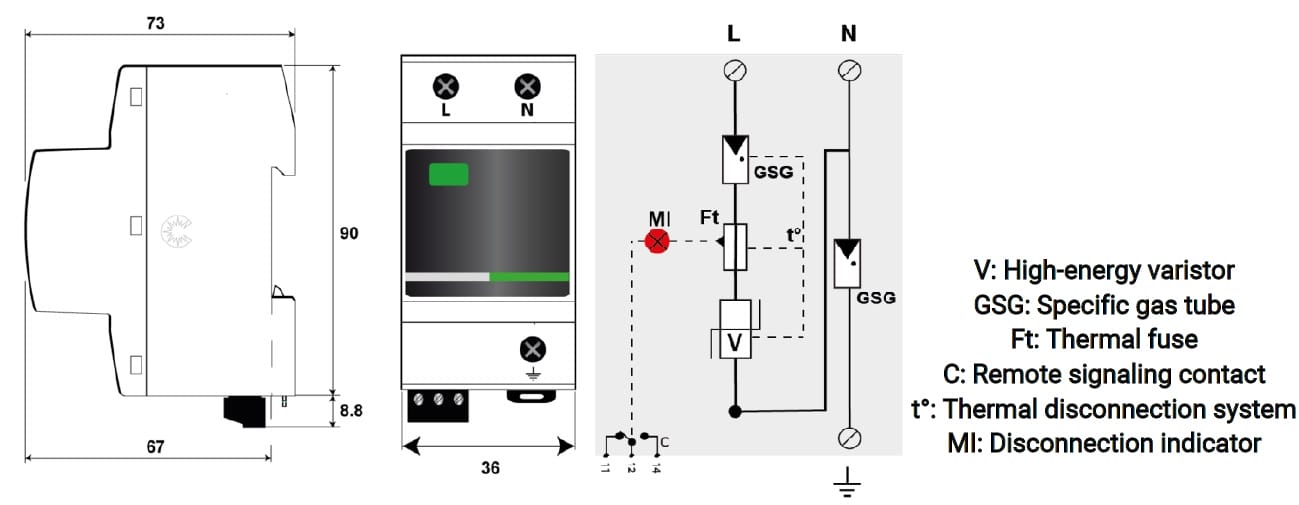

Kích thước và sơ đồ mạch bảo vệ của DACN1-25CVGS-11-275

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	DACN1-25CVGS-11-275
Type của thiết bị (theo IEC 61643-11)	Type 1+2+3
Cực được bảo vệ (Pole)	2 P (L+N)
Điện áp hoạt động tối đa AC - (Uc)/pha	275 Vac
Quá áp tạm thời đặc tính 5 giây-chịu được - (UT)	335 Vac
Quá áp tạm thời đặc tính 120 mn-ngắt kết nối - (UT)	440 Vac
Dòng rò nối đất - (Ipe)	không
Dòng phóng theo - (If)	không
Khả năng cắt dòng sét định mức (Thử nghiệm 15 lần xung 8/20 μs) - (In)	25 kA
Khả năng cắt dòng sét tối đa (Chịu được tối đa xung 8/20 μs ) - (Imax)	100 kA
Dòng cắt xung sét trực tiếp (Chịu được tối đa xung 10/350 μs) - (limp)	25 kA
Dòng thoát xung tổng cả bộ (ltotal) (Chịu được tối đa xung 10/350 µs) - (ltotal)	50 kA
Chịu được sóng kết hợp IEC 61643-11 (thử nghiệm Class III: 1.2/50μs - 8/20μs) - (Uoc)	6 KV
Dòng ngắn mạch - (Isccr)	50 kA
Cấp bảo vệ L/N @ In (8/20μs) - Up L/N	1,5 kV
Cấp bảo vệ N/G @ In (8/20μs) - Up N/G	1,5 kV
Công nghệ	VG (MOV+GSG)
Cấu hình bảo vệ bên trong	L-N và N-G
Kết nối đến mạng điện	siết ốc : 2,5-25 mm²
Hình dạng	module nguyên khối/ 3 cực (L+N+G)
Kiểu lắp đặt	Lắp trên ray 35 mm (EN60715)
Chất liệu vỏ thiết bị	Thermoplastic UL94-V0
Nhiệt độ hoạt động	-40 / +85 °C
Cấp bảo vệ chống thâm nhập	IP 20
Chế độ an toàn	Ngắt kết nối khỏi nguồn điện AC
Báo hiệu tình trang hoạt động	1 chỉ thị màu bên ngoài- (Xanh / ok - Đỏ / thay thế)
Báo hiệu kết nối báo động từ xa	Có / tiếp điểm kết nối
Dây đấu nối tín hiệu	tối đa - 1,5 mm2
Điện áp/ dòng tải tối đa dây dấu nối tín hiệu	250 V / 0.5 A (AC) / 30 V / 3 A (DC)
Kích thước	90 x 73 x 36 mm
Ngắt kết nối nhiệt	bên trong
Báo lỗi tiếp đất	Kiểu "S" hoặc delayed
Cầu chì kết hợp	Loại gG: 315 A tối đa hoặc SFD1-25S
Tuân thủ tiêu chuẩn	IEC 61643-11 / EN 61643-11

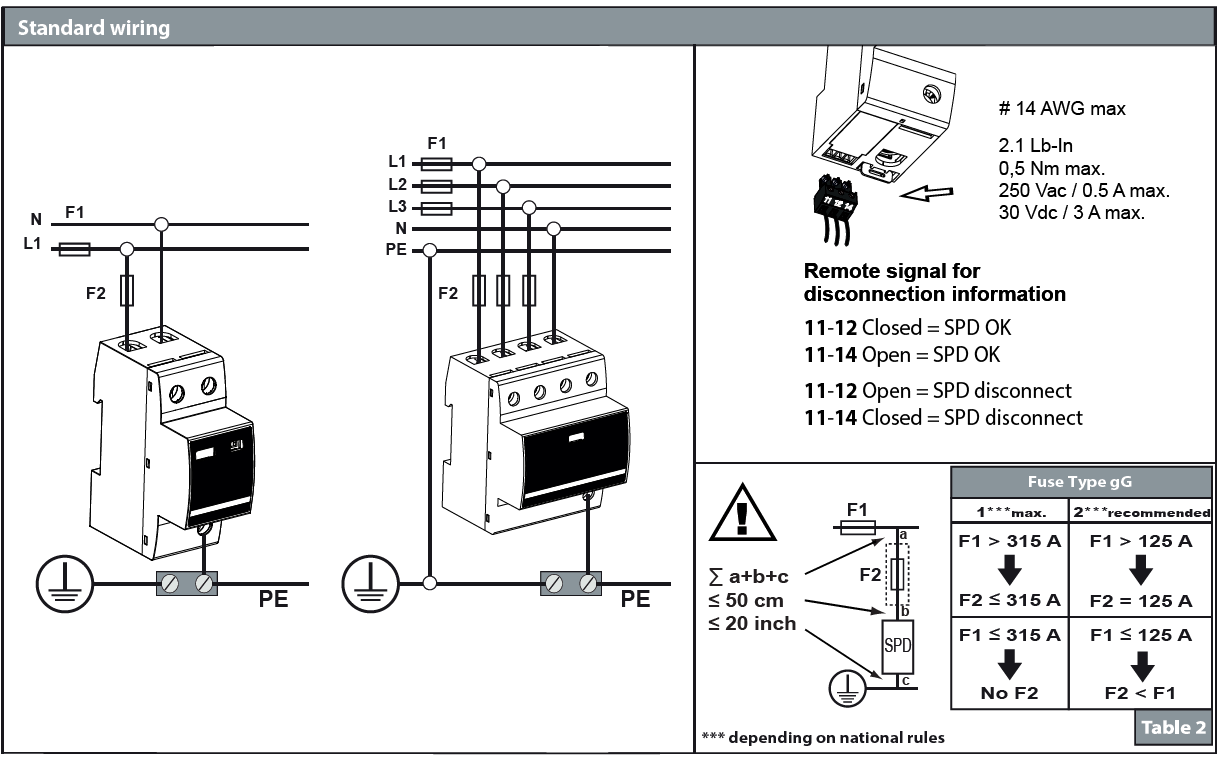

DACN1-25CVGS-11-275 được thiết kế lắp trên Din-ray trong tủ điện, đấu nối song song với hệ thống thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc MCB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.
