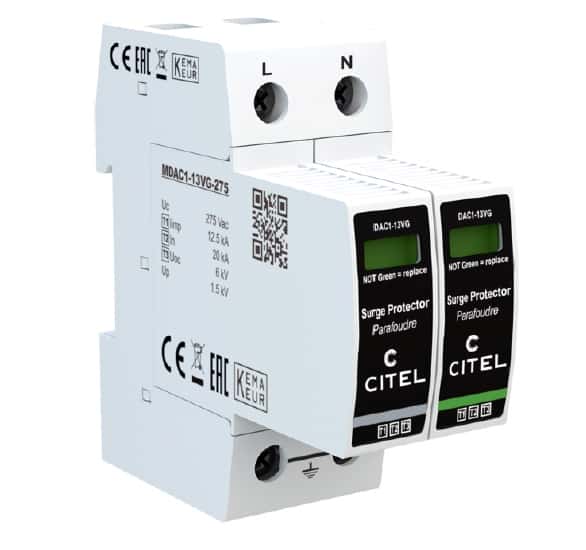

DAC1-13VG-11-275 Chống sét 1 pha Type 1+2+3 (L-N, N-G, Iimp 12.5kA , Imax 50kA)

DAC1-13VG-11-275

Bảo vệ 1 pha Type 1+2+3 công nghệ VG


DAC1-13VG-11-275 là thiết bị chống sét lan truyền AC Type 1+2+3, được thiết kế để bảo vệ hệ thống điện 1 pha 230/400V khỏi các xung quá điện áp trực tiếp hoặc lan truyền do sét gây ra trên nguồn điện.

Thiết bị sử dụng công nghệ VG của CITEL, kết hợp varistor năng lượng cao và ống phóng khí, cho khả năng chịu dòng xung đánh thẳng Iimp 12,5 kA mỗi cực với dạng sóng 10/350µs, dòng phóng danh định In 20 kA và xung cảm ứng (sóng 8/20µs) Imax 50 kA mỗi cực.

Ngoài ra, chúng cũng có tác dụng với cả dạng sóng kết hợp (1.2/50µs - 8/20µs). Do vậy, chúng có thể sử dụng hiệu quả ở tủ đầu nguồn, ỏ ngoài trời hoặc nơi có cột thu lôi mà vẫn phù hợp với thiết bị điện tử nhạy cảm ở phía sau.

DAC1-13VG-11-275 có Uc 275 Vac, sử dụng cho hệ thống điện TT và TN, với mức bảo vệ Up 1,5 kV trên L-N và N-PE tại In. Thiết bị cũng được thiết kế để chịu được các điều kiện quá điện áp tạm thời (TOV) theo thông số của nhà sản xuất.

Các thiết bị cắt sét sơ cấp dạng module cắm rút riêng cho từng cực, lắp trên DIN rail 35mm sẽ rất thuận tiện cho việc lắp đặt và thay thế khi cần thiết mà không phải tháo dây nguồn.

CITEL DAC1-13VG-11-275 phù hợp để lắp đặt trong tủ điện phân phối 1 pha, đặc biệt tại vị trí cần bảo vệ thiết bị điện và điện tử trước các xung quá điện áp có năng lượng cao ở ngoài trời như tủ điều khiển trạm bơm, tủ camera hay nhà ở.

Sản phẩm đáp ứng tiêu chuẩn quốc tế IEC/EN 61643-11 và UL 1449 Ed.4.

Các phiên bản khác của dòng DAC1-13VG

• DAC1-13VGS-11-275: có tiếp điểm khô để kết nối đèn báo hiệu từ xa (ngoài tủ điện, phòng điều khiển ..)
• DAC1-13VG-20-275: Kiểu bảo vệ L-N và N-G
• DAC1-13VG-31-275: Bảo vệ 3 pha và trung tính (3L+N).

Với cấu hình Type 1+2+3, dòng DAC1-13VG có thể được sử dụng trong giải pháp bảo vệ toàn diện nhiều cấp, tùy theo cấu trúc mạng điện, vị trí lắp đặt và yêu cầu bảo vệ của công trình.

Hãy liên hệ với ThyAn để được hỗ trợ chọn sản phẩm phù hợp và hiệu quả nhất.
