SeriesPDS250-50VG
-
ModelPDS251-52VG-63A/LS
-
Thương hiệu / Xuất xứTACpro / Viet Nam
- Cắt lọc 1 pha 63A nối tiếp
- Bảo vệ đa cấp Type 1+2+3
- Điện áp định mức Un 230V, tối đa Uc 275V, TOV 440V
- Lọc bằng cuộn cảm phối hợp 63A
- Lọc nhiễu RF bằng tụ lọc 440 nF - loại X1
- Công nghệ VG hiệu suất cao
- Cắt sơ cấp (L-G) 70kA (10/350µs), 140kA (8/20µs)
- Cắt thứ cấp (L-G) 50kA (8/20µs)
- Cắt N-G: 50kA (8/20µs)
- Kiểu bảo vệ L-G, N-G
- Cấp bảo vệ Up 1,5kV, sóng kết hợp Uoc 6kV
- Chỉ báo tình trạng hoạt động trên module
- Màn hình LCD hiển thị dữ liệu sét và cài đặt
- Ghi nhận và trích xuất dữ liệu dòng và thời điểm xảy ra sét
- Giám sát tình trạng hoạt động của SPD
- Cấu hình: DS250E, DAC52VG, DSH63, DUC, LSCM-D/230AC (Citel/Pháp)
- Tủ PVC & MCB 2P63 Schneider)

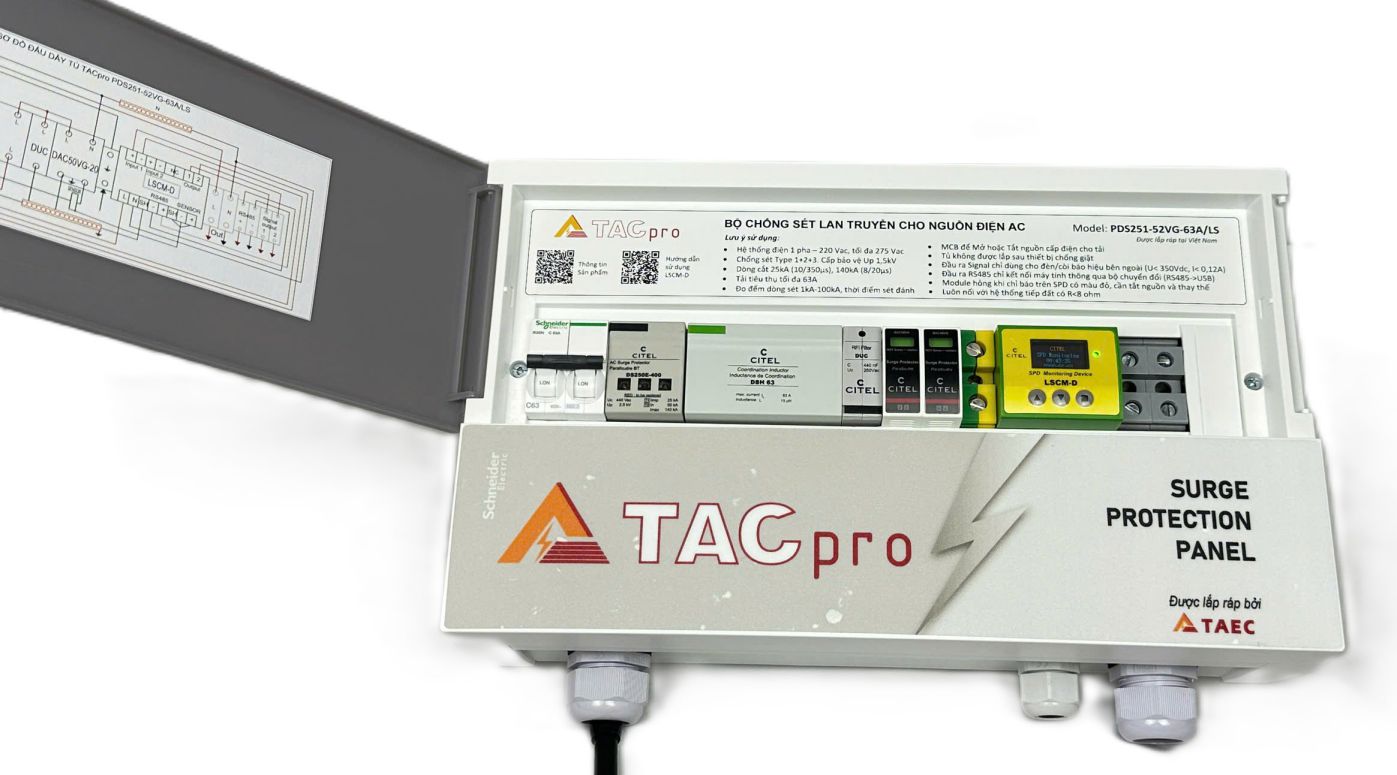

PDS251-52VG-63A/LS
Chống sét lan truyền tích hợp Đếm sét thông minh
TACpro PDS251-52VG-63A/LS là phiên bản nâng cấp của tủ cắt lọc sét PDS251-52VG-63A, được tích hợp thêm tính năng đo lường, ghi nhận và trích xuất dữ liệu dòng sét đi qua tủ, có thể xem trực tiếp trên màn hình LCD nhỏ bên trong sản phẩm.
Tình năng kỹ thuật chính
- Dùng cho nguồn điện 1 pha đáp ứng dòng tải 63A
- Thuộc Type 1+2+3 theo tiêu chuẩn IEC
- Bảo vệ đa tầng kết hợp công nghệ VG hiệu suất cao
- Khả năng cắt xung sét trực tiếp mạnh mẽ đến 25kA
- Khả năng cắt xung lan truyền lớn, đến 140kA sơ cấp, 50kA thứ cấp
- Cuộn cảm phối hợp 63A, lọc nhiễu RF bằng tụ điện chuyên dụng
- Ghi nhận dữ liệu dòng sét lan truyền về cường độ từ 1-100kA; dòng trực tiếp từ 1-50kA và thời điểm cụ thể
- Giám sát tình trạng hoạt động của các thiết bị chống sét
- Tủ PVC chống cháy, dễ vận chuyển và lắp đặt.
Chức năng của PDS251-52VG-63A/LS
- Bảo vệ các thiết bị điện tử nhạy cảm giá trị cao
- Khả năng mạnh mẽ, tác dụng với tất cả dạng xung quá áp do sét đánh và quá áp chuyển mạch
- Nhận biết dữ liệu sét đánh để quyết định hành động hiệu quả
- Theo dõi từ xa tình trạng hoạt động của thiét bị còn tốt hay hỏng để kịp thời thay thế
- Duy trì sự hoạt động ổn định và kéo dài tuổi thọ cho thiết bị điện
- Dễ dàng kiểm tra tình trạng hoạt động, thay thế dễ dàng
- Hình thức gọn đẹp phù hợp với văn phòng hoặc nhà ở
- Hỗ trợ chứng minh với nhà cung cấp bảo hiểm
| Model | PDS251-52VG-63A/LS |
| Nhãn hiệu | TACpro |
| Xuất xứ | Việt Nam (module nhập khẩu Pháp, lắp ráp bởi TAEC) |
| Ứng dụng | Chống sét lan truyền nguồn AC |
| Type chống sét - IEC 61643 | Type 1+2+3 |
| Hệ thống điện | 1 pha 220Vac (L+N) |
| Mạng điện AC nối đất | TN |
| Điện áp định mức L-N (Un) | 230 Vac |
| Điện áp hoạt động tối đa L-N (Uc) | 275 Vac |
| Quá áp tạm thời đặc tính 120 mn(UT) | 440 Vac |
| Dòng tải tiêu thụ tối đa IL | 63A |
| Dòng rò nối đất (Ipe) | không |
| Dòng liên tục ở Uc (Ic) | 2 mA |
| Dòng phóng theo (If) | không |
| Khả năng cắt sét định mức (15 xung 8/20μs) (In) | Sơ cấp: 70 kA, Thứ cấp: 20 kA |
| Khả năng cắt sét tối đa /cực (8/20μs) (Imax) | Sơ cấp: 140 kA, Thứ cấp: 50 kA |
| Khả năng cắt sét trực tiếp /cực (10/350µs) (limp) | 25 kA |
| Chịu sóng kết hợp theo IEC 61643-11 (Uoc) Class III test: 1.2/50μs - 8/20μs |
6 kV |
| Lọc nhiễu | L-C |
| Kiểu kết nối và chống sét | L-PE và N-PE |
| Cấp bảo vệ @ In (8/20μs) | 1,5 kV |
| Công nghệ chống sét | Công nghệ VG (MOV + GSG) + mạch lọc nhiễu L-C |
| Bảo vệ ngắn mạch /mức | Có / 6 kA |
| Báo hiệu tình trạng hoạt động | Có (chỉ thị màu) |
| Kết nối đến mạng điện | Nối tiếp |
| Ghi dữ liệu dòng xung sét | 1kA - 100kA (8/20μs) và 1kA - 50kA (10/350μs) |
| Xem trực tiếp thông tin sét đánh | màn hình LCD |
| Trích xuất dữ liệu | qua cổng RS485 |
| Xem dữ liệu trên máy tính | Bằng phần mềm của Citel |
| Nhiệt độ hoạt động | -25 đến +60 °C |
| Module chống sét / Nhãn hiệu /xuất xứ | DS250E + DAC52VG + DSH63 + DUC + LSCM-D/230AC / CITEL /Pháp |
| Thiết bị an toàn điện / Hiệu /xuất xứ | MCB 2P-63A/ Schneider/ Pháp |
| Vỏ tủ / chất liệu / Hiệu /xuất xứ | MINIPRAGMA / Technoplastic / Schneider/ Pháp |
| Cấp bảo vệ / kháng cháy | IP40 / 650 °C |
| Kích thước ngoài vỏ tủ (rộng x cao x sâu) | 376 x 228 x 101,5 mm |
| Tiêu chuẩn chống sét đáp ứng | IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC |
