DLC-12D3 Tép chống sét cho tín hiệu RS485 (1 pair + shield, 12V, 10kA, 6mm)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

DLC-12D3 Tép chống sét cho tín hiệu RS485 (1 pair + shield, 12V, 10kA, 6mm)

Name: DLC-12D3 Tép chống sét cho tín hiệu RS485 (1 pair + shield, 12V, 10kA, 6mm)
Brand: CITEL
SKU: DLC-12D3
Availability: InStock
Rating: 5 (1 reviews)

Series

DLC
Model

DLC-12D3
Thương hiệu / Xuất xứ

CITEL / FRANCE

Bảo vệ đường tín hiệu RS232, RS485 (1 pair + shield)
Điện áp định mức 12V, tối đa 15V, mức Up 30V
Công nghệ GDT 3 cực và 2 cực, Clamping diode
Đáp ứng tần số lớn nhất trên 3MHz
Mức suy hao nhỏ hơn 1dB
Thời gian đáp ứng nhỏ hơn 1ns
Dòng tín hiệu tối đa IL 300mA
Dòng xả định mức 5kA, tối đa Imax 10kA (8/20µs)
Dòng cắt xung trực tiếp 10/350µs Iimp 2.5kA
Trở kháng < 4,7 Ohm
Module nguyên khối siêu nhỏ 7mm, sử dụng trong không gian hẹp
Lắp trên din-ray, lắp nối tiếp trên dây tín hiệu, đấu nối in/out kiểu ghim kẹp
Đáp ứng IEC 61643-21, EN 61643-21, UL497B. Chứng nhận UL Listed

DLC-12D3

Module siêu mỏng gắn dinrail cho tủ điều khiển dung lượng lớn

DLC là dòng sản phẩm triệt xung điện áp lan truyền trên các đường truyền thông dạng Din trong các tủ thiết bị điều khiển công nghiệp, được thiết kế rất đặc với với dạng tép kích thước siêu mỏng (chiều ngang chỉ 6mm) nên rất phù hợp cho các tủ điều khiển có số lượng lớn các đường dây tín hiệu vào ra.

Trong đó, DLC-12D3 là thiết bị chuyên dùng cho đường tín hiệu RS232 hoặc RS485 với giao tiếp vào ra cho một đôi dây (1 pair) và dây Shield, triệt tiêu các xung điện áp lan truyền trên đường dây để bảo vệ an toàn cho các thiết bị xử lý tự động khỏi bị hư hỏng do sét cảm ứng hoặc quá áp chuyển mạch gây ra.

Cũng như DLA-12D3, các thiết bị chống sét đường tín hiệu điều khiển này đều có khả năng chịu được các dòng xung cảm ứng dạng 8/20µs đến 20kA và các xung dạng 10/350µs đến 2.5kA trên mỗi dây tín hiệu, đồng thời bảo vệ luôn cho cả dây Shiel của đường kết nối.

Tép DLC-12D3 có cấu tạo nguyên khối nhỏ gọn gắn din-ray cố định, đấu nối dây kiểu ghim dễ kết nối dây vào ra, đây là một lợi thế rất lớn cho các tủ điều khiển bị giới hạn không gian lắp đặt

Tiếp đất được liên kết trực tiếp vào thanh ray và khung giá đỡ của cả hệ tủ đấu nối, điều này sẽ giúp tạo một sự đẳng thế an toàn cho toàn bộ các thiết bị điện và chống sét trong hệ thống chống sét lan truyền.

Cấu tạo kích thước và mạch bảo vệ của DLC-12D3

Cấu tạo kích thước và mạch bảo vệ của DLC-12D3

>>> Xem thêm: So sánh các thiết bị bảo vệ cho các đường truyền tín hiệu công nghiệp khác nhau

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model	DLC-12D3
Ứng dụng bảo vệ đường tín hiệu	RS232, RS485
Điện áp hoạt động định mức (Un)	12 Vdc
Điện áp hoạt động tối đa DC (Uc)	15 Vdc
Dòng tải tối đa (IL)	300 mA
Đáp ứng tần số tối đa (fmax)	> 3 MHz
Suy hao tín hiệu	< 1 dB
Dòng cắt xung tối đa xung 8/20μs (Imax)	10 kA
Cấp bảo vệ - Thử nghiệm theo category C3 (IEC61643-21) - Line/Line (Up)	30 V
Dòng cắt trực tiếp thử nghiệm 2 lần xung 10/350μs - D1 Category (limp)	5 kA
Dòng cắt xung định mức -Thử nghiệm 10 lần xung 8/20μs - C2 Category (In)	5 kA
Phần tử bảo vệ bên trong	GDT + clamping diode
Cấu hình bảo vệ	1 đôi dây + shielded
Kiểu kết nối	Kiểu ghim 1.5 mm²
Lắp đặt	DIN Rail
Chất liệu vỏ	Thermoplastic UL94 V-0
Cấp bảo vệ chống thấm	IP20
Tình trạng lỗi	ngắt mạch
Kích thước	90 x 56 x 7mm
Tuân thủ các tiêu chuẩn	IEC 61643 -21 / EN 61643 -21 / UL 497A
Chứng nhận	UL listed

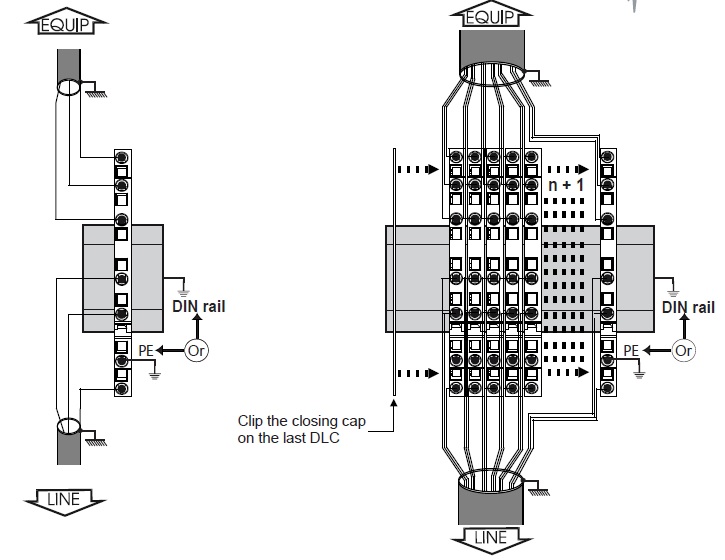

DLC-12D3 12V-10kA được lắp trên din ray và din ray phải được nối đất, khi đó thiết bị được nối đất qua chân gài phía dưới thiết bị
Dây nối đất từ din ray đấu nối đến dây nối đất chính của hệ thống phải càng ngắn càng tốt, tối ưu nhất là ≤ 0,5 m
DLC-12D3 được đấu nối tiếp trên đường dây tín hiệu. Cổng đấu nối vào 2 dây (dưới) / ra 2 dây (trên) và dây shielded trên thiết bị
DLC-12D3 phải lắp đặt sao cho chiều dài đường dây từ ngõ ra (Equip) đến thiết bị cần bảo vệ là ngắn nhất có thể.
