DLC-12D3G – Chống Sét Cho Tín Hiệu RTD 3 Dây (12V, 750 mA, 20kA)

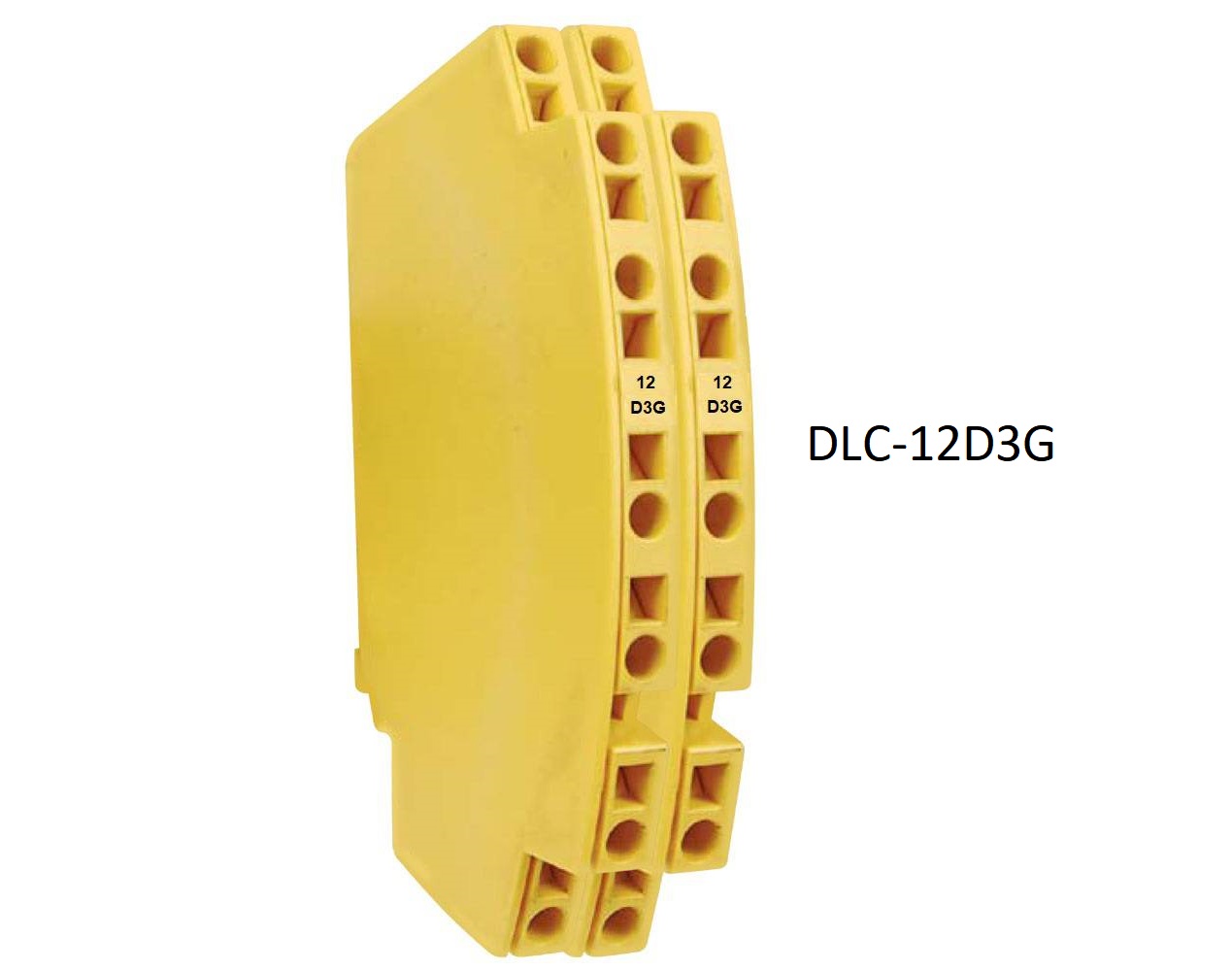

DLC-12D3G

An toàn cho cảm biến và thiết bị đo lường công nghiệp

Trong các hệ thống đo lường và điều khiển công nghiệp, tín hiệu từ cảm biến nhiệt độ RTD (Resistance Temperature Detector) thường được đưa về bộ xử lý thông qua mạch cầu Wheatstone. Tuy nhiên, các đường truyền tín hiệu RTD này rất nhạy cảm với xung sét và quá áp lan truyền từ bên ngoài, có thể gây sai số, hư hỏng cảm biến hoặc bộ điều khiển.

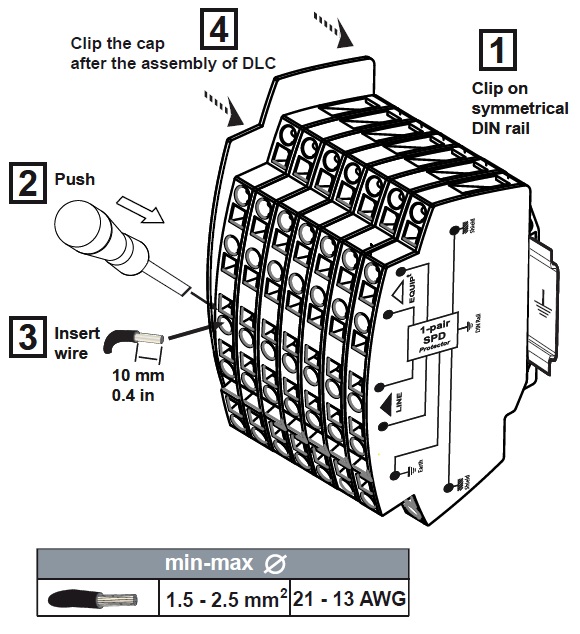

DLC-12D3G của CITEL được thiết kế chuyên dụng để bảo vệ tín hiệu RTD 3 dây và các đường tín hiệu đo lường điện trở. Thiết bị được thiết kế dạng gắn ray DIN nhỏ gọn, dễ dàng tích hợp trong tủ điện công nghiệp, bảo vệ an toàn cho cả tín hiệu đo lường và thiết bị đầu cuối.

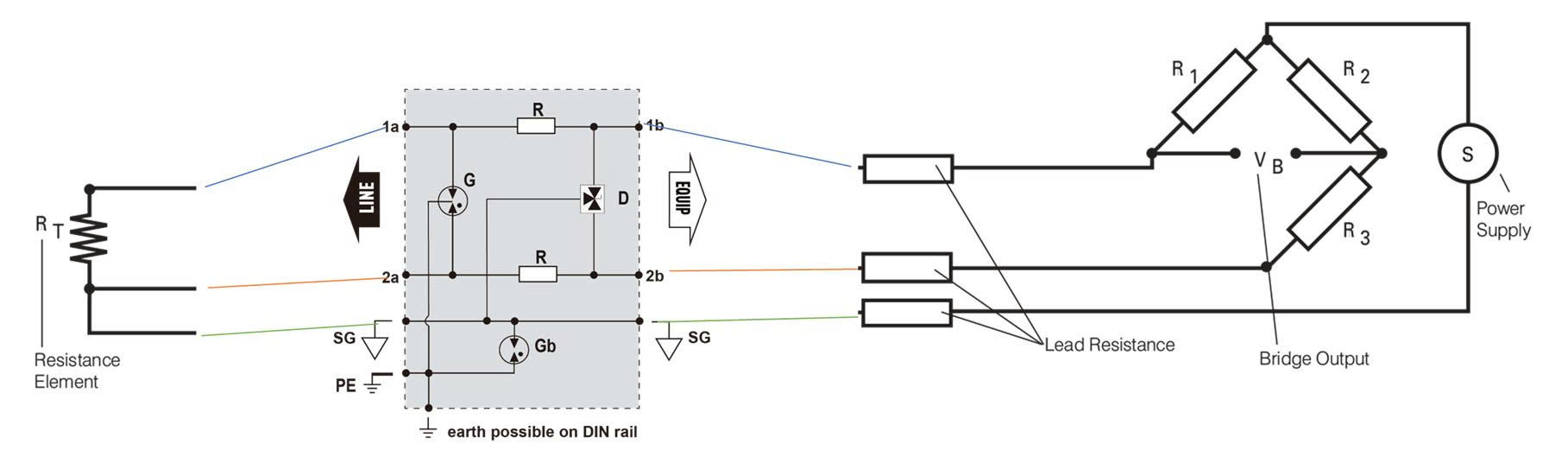

Sơ đồ kết nối bảo vệ cho 3 dây tín hiệu RTD

Đặc điểm nổi bật

• Bảo vệ đồng thời 3 dây 3 dây tín hiệu.
• Tương thích cho RTD 2 dây, 3 dây và 4 dây.
• Băng thông cao > 50 MHz, suy hao < 1 dB
• Điện áp bảo vệ: Up L/L 40 V, Up L/PE 650 V.
• Chịu dòng sét: In 10 kA, Iimp 2 kA.
• Công nghệ kết hợp GDT + diode kẹp, phản ứng nhanh.
• Tuân thủ IEC/EN 61643-21.

Ứng dụng

• Bảo vệ tín hiệu CAN bus trong xe công nghiệp và nhà máy.
• Hệ thống Profibus DP trong dây chuyền tự động hóa.
• Các mạng truyền thông RS485 trong giám sát và điều khiển.
• Phù hợp lắp đặt tại tủ điện điều khiển, tủ công nghiệp để ngăn chặn xung sét lan truyền.

So sánh DLC-12D3G với DLC-12D3

So với thiết bị chống sét đường tín hiệu DLC-12D3 thì DLC-12D3G có nhiều điểm khác như: 12D3G dành cho tín hiệu đo lường công nghiệp (như RTD, RS485) với khả năng chịu dòng cao hơn, băng thông lớn, phù hợp các hệ thống hiện đại.

• Số dây bảo vệ: 3 dây (12D3: 2)
• Ứng dụng điển hình: RTD 3 dây, 4-20 mA, RS485/Profibus/CAN có shield
• Bảo vệ dây thứ 3 (dây tín hiệu SG)
• Tần số hoạt động > 50 MHz (12D3 > 3 MHz)
• Dòng tải tối đa 750 mA (/300mA)
• Ứng dụng phù hợp: Hệ thống đo lường, công nghiệp hiện đại có shield, yêu cầu an toàn cao (12D3: cho hệ thống tín hiệu cũ, không cần shield, viễn thông)
