DLAH-32D3 Chống sét Tín hiệu Loop 32V, 4-20mA (5kA+20kA, 1,8MHz, 2.4A)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

DLAH-32D3 Chống sét Tín hiệu Loop 32V, 4-20mA (5kA+20kA, 1,8MHz, 2.4A)

Name: DLAH-32D3 Chống sét Tín hiệu Loop 32V, 4-20mA (5kA+20kA, 1,8MHz, 2.4A)
Brand: CITEL
SKU: DLAH-32D3
Availability: InStock
Rating: 5 (1 reviews)

Series

DLAH
Model

DLAH-32D3
Thương hiệu / Xuất xứ

CITEL / FRANCE

Chống sét đường tín hiệu 32V hoặc 4-20mA
Bảo vệ cho 1 đôi dây + shield kiểu CM/DM
Cấu tạo dạng DIN với Mod có thể tháo lắp
Điện áp định mức Un 32V, tối đa Uc 36V
Công nghệ GDT 3 cực và 2 cực, TVS diode
Tần số cắt đường dữ liệu 100Ω: >1.8 MHz (-3 dB), >1 MHz (-1 dB)
Dòng cắt xung lan truyền (8/20µs) In 5 kA, Imax 20 kA
Dòng cắt xung trực tiếp (10/350µs) Iimp 5 kA
Điện áp bảo vệ Up 55V (L-L / L-G)
Đáp ứng dòng tải IL 2,4 A
Cuộn cảm phối hợp hai tầng bảo vệ
Độ tự cảm cuộn dây 10 µH
Gắn din-ray tủ điều khiển, kết nối dây IN/OUT
Đáp ứng IEC 61643-21, EN 61643-21, UL497A. Chứng nhận UL Listed

DLAH-32D3

Bảo vệ đường tín hiệu Loop 32V tủ báo cháy và 4-20mA

DLAH-32D3 là một trong những thiết bị chống sét đường tín hiệu đặc biệt của Citel, được thiết kế để bảo vệ cho đường truyền tín hiệu 32V, tín hiệu Loop báo cháy và các đường truyền tín hiệu công nghiệp như 4-20mA.

Thiết bị chống sét 32V này được đặt ngay trước bo mạch điện tử và các bộ xử lý tự động khác như PLC, tủ báo cháy địa chỉ để ngăn chặn các xung điện áp đột biến lan truyền trên đường dây trước khi chúng thâm nhập làm hư hỏng các linh kiện điện tử của thiết bị.

DLAH-32D3 đáp ứng dòng tín hiệu đến 2.4A, phù hợp với các hệ thống xử lý tự động lớn.

Với tần số truyền từ trên 1,8MHz mới bị suy hao 3dB cho đường dây 100 Ohm, còn trên 1MHz thì chỉ suy hao 1dB, như vậy chúng hoàn toàn không ảnh hưởng đến các đường truyền tín hiệu 32V, 4-20mA và RS-485/422.

Dòng sản phẩm DLA không chỉ cắt được các xung lan truyền rất cao (20kA) mà còn hoạt động rất hiệu quả với tác động trực tiếp của dòng sét 10/350µs. Đặc biệt với DLAH-32D3 rất phù hợp để chống sét bảo vệ cho tủ báo cháy, hệ thống đo lường thời tiết hay truyền thông ở nhà máy công nghiệp.

DLAH-32D3 đã được kiểm định bởi phòng thí nghiệm đạt chuẩn IEC, chứng nhập phù hợp với tiêu chuẩn IEC 61643-21 và IEC 61643-22, đặc biệt là đã được chứng nhận nhãn UL.

Cấu tạo, kích thước và mạch bảo vệ bên trong của DLAH

Lưu ý:

Không dùng DLAH-32D3 cho Ethernet và các dịch vụ yêu cầu có tần số vài MHz

Sử dụng DLAH-24D3 hoặc DLA-24D3 cho đường loop báo cháy 24V

Sử dụng DLAH-48D3 cho đường tín hiệu trên 36V

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	DLAH-32D3
Ứng dụng bảo vệ	đường tín hiệu 32V, 4-20mA
Điện áp hoạt động định mức (Un)	32 V
Điện áp hoạt động tối đa DC (Uc)	36 Vdc
Dòng tải tối đa (IL)	2.4 A
Tần số cắt (-3dB, 100 Ω) (fmax)	trên 1,8 MHz
Tần số cắt (-1dB, 100 Ω) (fmax)	trên 1 MHz
Độ tự cảm đường dây (± 10%)	10 μH
Kiểu bảo vệ	đồng hướng / lệch hướng
Cấp bảo vệ - Thử nghiệm theo category C3 (IEC61643-21) - Line/Line (Up)	70 V
Dòng cắt xung lan truyền tối đa xung 8/20μs (Imax)	20 kA
Dòng cắt trực tiếp thử nghiệm 2 lần xung 10/350μs - D1 Category (limp)	5 kA
Dòng cắt định mức - Thử nghiệm 10 lần xung 8/20μs - C2 Category (In)	5 kA
Dòng cắt định mức Line/Line - Thử nghiệm 10 lần xung 8/20μs - C2 Category (In L/L)	5 kA
Dòng cắt định mức Line/Ground - Thử nghiệm 10 lần xung 8/20μs - C2 Category (In L/PE)	5 kA
Trở kháng	không
Phần tử bảo vệ bên trong	GDT + TVS diode
Cấu hình bảo vệ	1 đôi dây + shielded
Kiểu kết nối	Siết ốc 0.4-1.5 mm²
Lắp đặt	DIN Rail
Chất liệu vỏ	Thermoplastic UL94 V-0
Cấp bảo vệ chống thấm	IP20
Tình trạng lỗi	ngắn mạch
Báo hiệu hỏng	Mất tín hiệu truyền (rút mod ra sẽ kết nối trở lại)
Mod thay thế	DLAHM-32D3
Tuân thủ các tiêu chuẩn	IEC 61643-21 / EN 61643-21 / UL497A

Hướng dẫn lắp đặt & sử dụng DLAH-32D3

DLAH-32D3 là thiết bị chống sét lan truyền (SPD) chuyên dụng cho đường tín hiệu dữ liệu và điều khiển. Sản phẩm được thiết kế dạng module gắn DIN rail, dễ dàng bảo trì và thay thế.
1. Lưu ý an toàn

Việc lắp đặt phải do kỹ thuật viên điện có chuyên môn thực hiện.
Tuân thủ quy định quốc gia và tiêu chuẩn an toàn điện.
SPD chỉ dùng để chống sét lan truyền theo đúng thông số kỹ thuật.
Phải chọn model đúng với điện áp làm việc của hệ thống. Với báo cháy 24/32 Vdc, DLAH-32D3 là lựa chọn phù hợp.
Nếu tín hiệu bị ngắt → SPD hỏng → cần thay thế ngay.
Điều kiện môi trường: Nhiệt độ hoạt động –40 °C … +85 °C. Độ ẩm 5% – 95%. Độ cao lắp đặt tối đa 2000 m. Cấp bảo vệ vỏ IP20 (chỉ dùng trong nhà hoặc trong tủ kín).

2. Hướng dẫn lắp đặt
2.1. Vị trí lắp đặt

Lắp trên thanh DIN 35 mm trong tủ điện hoặc tủ báo cháy trung tâm.
Lắp tại điểm vào/ra của đường tín hiệu (loop báo cháy, RS-485, đường điều khiển...).

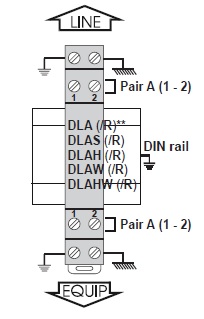

2.2. Sơ đồ kết nối

Đường tín hiệu được đưa qua SPD trước khi vào bo mạch điều khiển.
Đầu LINE (1a–2a) nối với đường dây, EQUIP: (1b–2b) nối với thiết bị cần bảo vệ.
Dây đất và shield đi theo đường dây tín hiệu (nếu có) được nối vào các điểm tương ứng trên SPD.
SPD trực tiếp nối đất với thanh ray, do vậy chỉ cần kết nối thanh ray với bản đồng trong tủ.
Khi tháo module, đường tín hiệu vẫn thông mạch.

3. Ứng dụng trong tủ báo cháy

Chức năng: bảo vệ bo mạch điều khiển trung tâm và các thiết bị đầu báo khỏi xung sét lan truyền trên vòng loop.
Cách lắp: đấu nối SPD cho từng vòng loop ngay tại tủ trung tâm báo cháy.
Hiệu quả: triệt tiêu xung quá áp, duy trì hoạt động ổn định cho hệ thống báo cháy, tránh nguy cơ gián đoạn hoặc hư hỏng toàn bộ tủ.

6. Bảo trì và thay thế

SPD không yêu cầu bảo dưỡng thường xuyên.
Kiểm tra định kỳ khả năng tiếp địa (R ≤ 8 Ω).
Nếu mất tín hiệu hoặc SPD có dấu hiệu hỏng → thay thế ngay module plug-in.

Hướng dẫn lắp đặt DLAH-32D3 như trên là cơ bản, kỹ thuật viên cần tìm hiểu để đảm bảo thiết bị được lắp đặt phù hợp. Nếu các bạn cần hỗ trợ hướng dẫn, đừng ngần ngại liên hệ với công ty chống sét Thy An.
