DAC80S-31-275: Chống sét lan truyền 3 pha 80kA (3L+N, tiếp điểm khô)

Hướng dẫn lắp đặt DAC80S-31-275

DAC80S-31-275 là SPD Type 2 có khả năng chịu xung sét cao nhất trong dòng DAC80 (Imax 80 kA) của CITEL. Để thiết bị vận hành đúng hiệu suất, việc lắp đặt cần tuân thủ đầy đủ các bước và quy chuẩn dưới đây.

1. Yêu cầu chung trước khi lắp đặt

• Được lắp đặt bởi kỹ thuật viên điện có chuyên môn.
• Xem kỹ hướng dẫn lắp đặt của Citel trong hộp sản phẩm
• Tuân thủ quy định điện quốc gia (TCVN / IEC/…).
• SPD chỉ dùng cho bảo vệ quá áp lan truyền, không sử dụng cho mục đích khác.

2. Vị trí lắp đặt phù hợp

DAC80S-31-275 nên lắp tại các vị trí sau để phát huy hiệu quả bảo vệ tối đa:

• Ở tủ điện tổng (MSB): Vị trí quan trọng nhất – bảo vệ toàn bộ hệ thống trước xung sét lan truyền trên đường dây.
• Ở tủ phân phối / Tủ tầng / Tủ DB: Giảm xung sét còn lại sau SPD Type 1 hoặc sau các khoảng cách cáp dài.

3. Các bước thực hiện lắp đặt

Bước 1: Lắp trong tủ điện

• Xác định vị trí lắp đặt SPD và bộ ngắt mạch phù hợp trong tủ điện sao cho an toàn và thuận tiện bảo trì
• DAC80S-31-275 là dạng mô-đun cắm, lắp trực tiếp lên DIN rail tiêu chuẩn.
• Lắp bộ cầu chì hoặc MCB chịu tải phù hợp: Nếu tải của tủ điện F1 >125 A thì phải sử dụng bộ cầu chì F2 >125 A, nếu F1 nhỏ hơn thì có thể không cần F2, tuy nhiên nếu được trang bị sẽ an toàn và dễ bảo trì.
• Kiểm tra phần chân cài đã khớp chắc chắn.

Bước 2: Đấu dây theo sơ đồ tiêu chuẩn CITEL

• SPD phải luôn lắp song song với đường nguồn (Parallel Connection).
• Kết nối dây pha L và trung tính N từ CB tổng hoặc thanh cái với bộ ngắt mạch
• Kết nối dây L&N từ bộ ngắt mạch đến SPD theo ký hiệu trên thiết bị.
• Kết nối PE từ DAC80 tới thanh tiếp địa chung trong tủ điện.
• Tiết diện dây: Đường nguồn: 2.5 – 35 mm²; dây điều khiển tín hiệu từ xa: tối đa 1.5 mm²
• Lưu ý quan trọng: Tổng chiều dài dây L (a + b + c) ≤ 50 cm để đạt mức bảo vệ tối ưu. Dây càng ngắn, Up càng thấp, bảo vệ càng tốt.

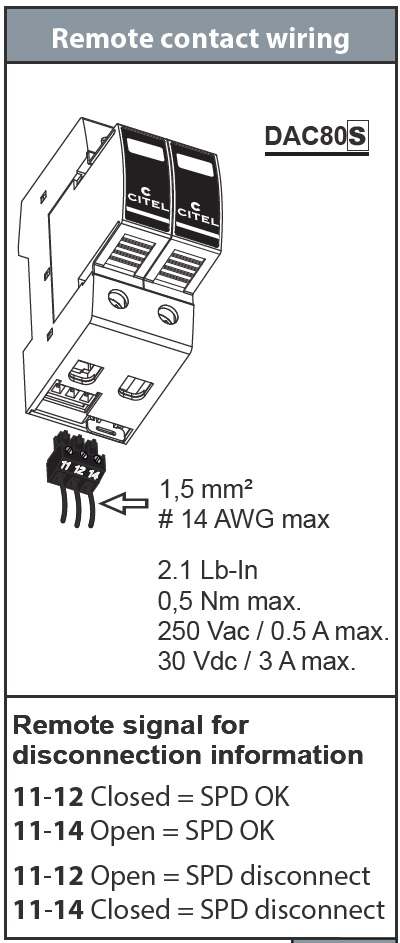

Bước 3: Kết nối tiếp điểm cảnh báo từ xa (nếu cần)

• Thiết bị có tiếp điểm 11–12–14: 11–12 đóng = SPD hoạt động bình thường; 11–14 đóng = SPD hỏng / bị ngắt
• Kết nối với đèn báo bên ngoài tủ, hoặc BMS, SCADA…
• Thông số tiếp điểm: 250 Vac / 0.5 A; 30 Vdc / 3 A

Bước 4: Kiểm tra chỉ báo trạng thái

• Màu xanh (Green) → SPD hoạt động tốt.
• Màu đỏ (Red) → SPD đã ngắt an toàn → cần thay mô-đun MDAC80-275.
• Thiết bị có cơ chế ngắt nhiệt an toàn, nên khi quá áp kéo dài SPD sẽ tự ngắt để bảo vệ hệ thống.

4. Lưu ý an toàn

• Không lắp trong môi trường ẩm ướt (SPD đạt IP20 – indoor use only).
• Không dùng cho hệ thống trên 2000 m hoặc trên 6500 ft độ cao.
• Nhiệt độ hoạt động: -40°C đến +85°C.
• Khi thay mô-đun, ngắt nguồn trước, sau đó rút mô-đun và cắm mô-đun mới.

5. Khuyến nghị thêm TAEC

• Với các công trình có kim thu sét hoặc dùng Type 1 ở đầu nguồn, DAC80 đảm nhiệm vai trò SPD Type 2 mạnh nhất – nên bố trí ở tủ tổng hoặc tủ phân phối chính.
• Với các thiết bị nhạy cảm (PLC, BMS, máy đo, server, biến tần), TAEC khuyến nghị dùng thêm SPD Type 2+3 hoặc Type 3 tại điểm cuối.
• Liên hệ hotline TAEC để được hỗ trợ kịp thời trong quá trình lắp đặt và sử dụng
